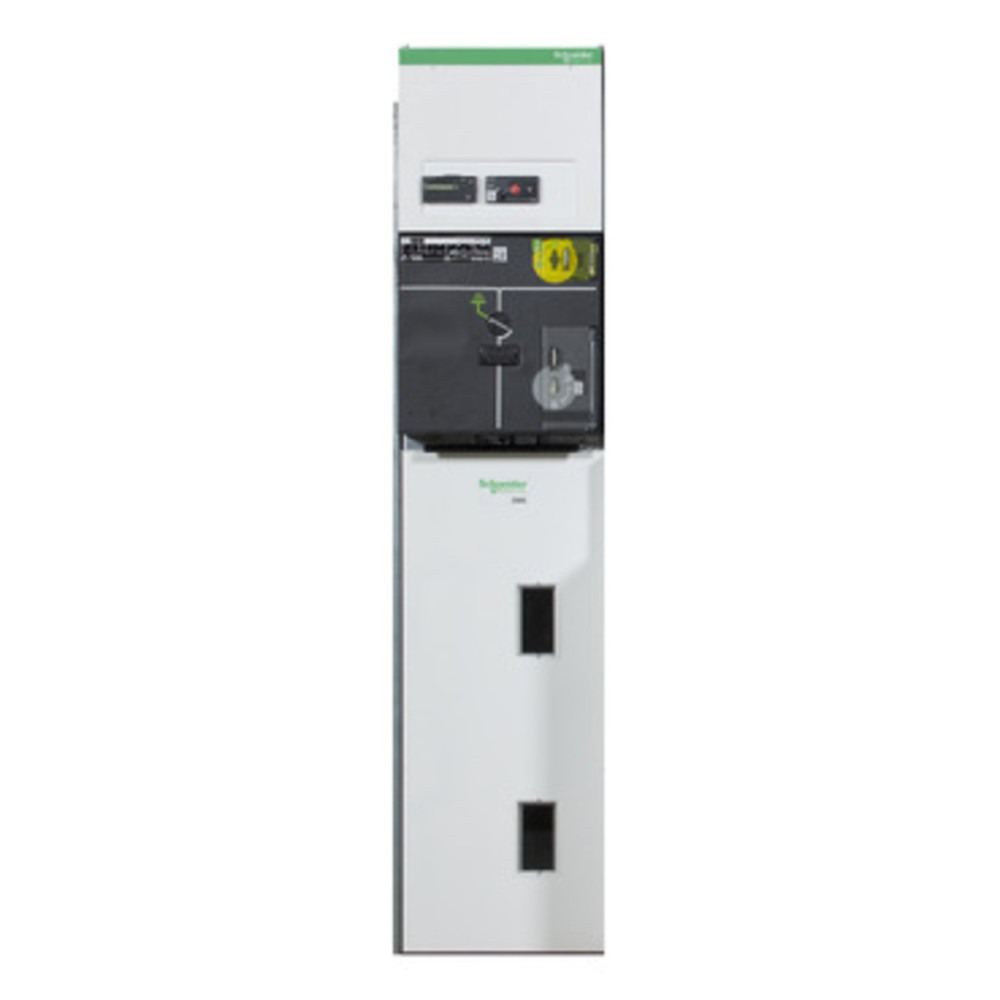

La cellule SM6-24 modèle IM est un appareillage moyenne tension isolé dans l’air et utilisant une coupure au gaz SF6. Conçue pour les arrivées réseau C13-100, elle offre une tenue d’arc interne de 12,5 kA et une tension assignée de 24 kV. Elle intègre un interrupteur, un sectionneur de terre, un VPIS et une résistance de chauffage. Son courant nominal est de 400 A et elle respecte les normes CEI 62271. Robuste, de niveau IP2X, elle fonctionne entre -5 et 40 °C et convient aux installations jusqu’à 1000 m d’altitude.
Principales : Gamme de produit : SM6-24 ; Type de technologie : Appareillage isolé dans l’air ; coupure dans le gaz SF6 ; Nom de l'appareil : IM ; Type de produit ou équipement : Cellule ; Application de l'appareil : Arrivée réseau C13-100 ; Type de commande à distance : sans ; Classification arc interne : A-FL ; Tenue arc interne : 12,5 kA 1 s ; Fréquence du réseau : 50/60 Hz ; Tension assignée Ur : 24 kV ; Niveau d’isolement onde de choc Up : 125 kV crête ; Tension de tenue Ud : 50 kV rms ; Tension de service Us : 15...20 kV ; Courant nominal continu Ir : 400 A ; Courant de courte durée Ik : 12,5 kA rms 1 s ; Normes : CEI 62271-100 ; CEI 62271-102 ; CEI 62271-200 ; NF C 13-100.
Complémentaires : Raccordement câble : 1 unipolaire 240 mm² par phase ; Entrée de câble : Bas ; Courant assigné jeu de barres : 400 A ; Type de commande : CIT manuel ; Équipement fourni : 1 résistance de chauffage 220 V CA 50 W dans compartiment câble ; Signalisation locale : indicateur de présence tension VPIS ; Type de verrouillage : Mécanique ; Composition : 1 interrupteur ; 1 sectionneur de terre.
Dimensions : Poids : 130 kg ; Hauteur : 1690 mm ; Largeur : 375 mm ; Profondeur : 940 mm.
Environnement : Température de fonctionnement : -5…40 °C ; Degré de protection IP : IP2X ; Tenue aux vibrations : 0,5 gn horizontal classe 2 ; 0,4 gn vertical classe 2 ; Altitude de fonctionnement : ≤ 1000 m.
Emballage : Type : PCE ; Nombre d’unités : 1 ; Hauteur : 37,5 cm ; Largeur : 94 cm ; Longueur : 160 cm ; Poids : 145 kg.
Cette cellule QM de la gamme SM6-24 est un appareillage moyenne tension isolé dans l’air avec coupure SF6, conçu pour la protection des transformateurs C13-200. Elle offre un niveau d’isolement de 125 kV, un courant nominal de 200 A et une tenue d’arc de 12,5 kA. L’équipement inclut un fusible DIN FUSARC, une commande manuelle CI1, une signalisation VPIS...
La cellule SM6-24 DM2D S48E13 de Schneider Electric est une cellule moyenne tension (HTA) à double sectionnement, équipée d’un disjoncteur SF1 pour la protection générale conforme à la norme NF C 13-100. Conçue pour les réseaux 24 kV, elle associe fiabilité, sécurité et modularité. Grâce à sa technologie d’appareillage isolé dans l’air avec coupure dans...
La cellule SM6-24 DM1A E13 50A P1 fait partie de la gamme SM6-24, une solution modulaire de distribution HTA conçue pour garantir une sécurité optimale et une fiabilité maximale dans les réseaux électriques moyenne tension. Cette cellule disjoncteur à simple isolation est utilisée pour la protection générale des installations, conformément à la norme NF C...
Cette unité fonctionnelle RM6, module DE-P, est destinée à la protection de transformateur en environnement intérieur. Elle utilise une technologie à isolement dans le gaz SF6 et fonctionne sous 24 kV, avec un niveau d’isolement de 125 kV et une tenue à 50 kV. Elle intègre un fusible associé à un interrupteur de terre 50 A, un VPIS pour la présence...

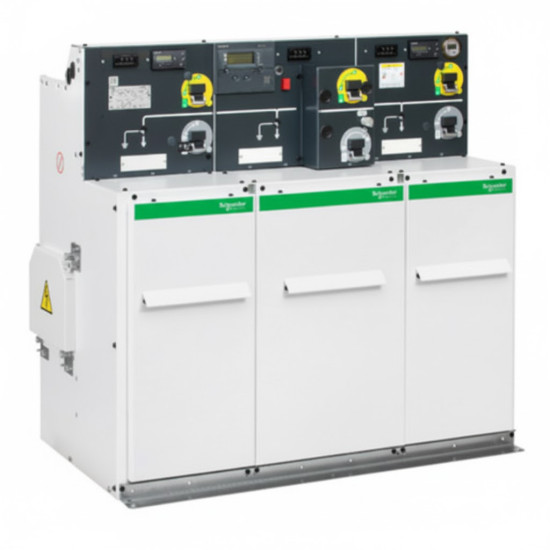

La cellule RM6 DE-Q 630A fait partie de la gamme RM6 de Schneider Electric, référence mondiale pour les appareillages moyenne tension à isolement dans le gaz SF6. Conçue pour les applications de protection de transformateur, cette unité fonctionnelle interrupteur-fusibles combinés (Q) offre une solution compacte, sûre et fiable pour la distribution...

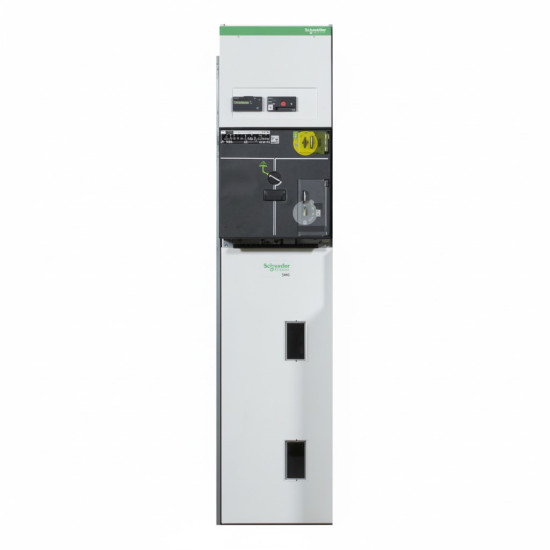

La SM6-24 CM TP 15-20KV est une cellule de mesure de tension haute tension (HTA) issue de la gamme SM6-24 de Schneider Electric, une référence en matière de distribution moyenne tension. Conçue pour les réseaux de 15 à 20 kV, cette cellule assure la mesure et le comptage précis de la tension dans les installations HTA. Dotée d’une technologie...

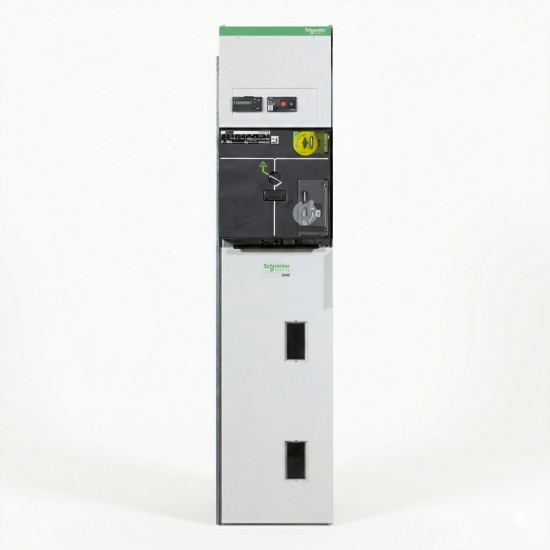

Type de Produit : Cellule Moyenne Tension (MT)
Gamme : Schneider SM6
Fonction de la Cellule : QM (Manœuvre / Sectionnement)
Tension Nominale (Un) : 24 kV
Courant Nominal de l'Interrupteur : 200 A
Courant Nominal du Jeu de Barres (JDB) : 400 A
Pouvoir de Coupure (Icc) : 12,5 kA
Indice de Configuration : CI1
Référence Fabricant : SM61FSKAQ3B4002
Le RM6 D2S droite 400 A est une unité fonctionnelle moyenne tension combinant disjoncteur et sectionneur, destinée aux réseaux 12 à 22 kV en intérieur. Il utilise une isolation au gaz SF6 et offre une continuité de service LSC2, une classification arc interne AF avec évacuation arrière, et un courant nominal de 400 A. Il supporte 12,5 kA pendant 1 s....

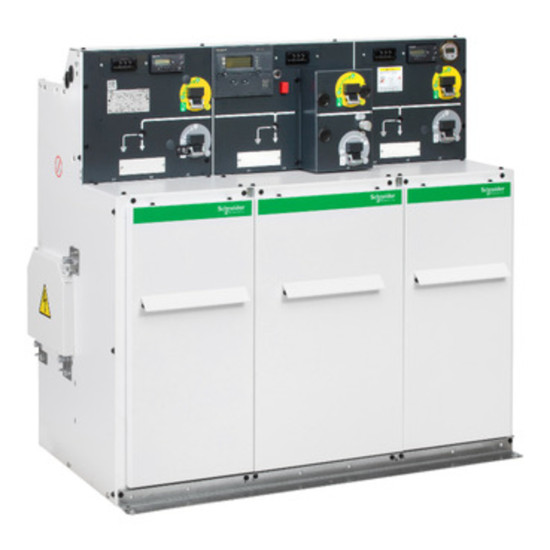

Cette unité fonctionnelle RM6 DE-I est un interrupteur-sectionneur moyenne tension à isolation gazeuse SF6, destiné aux installations intérieures. Conçue pour les réseaux triphasés jusqu’à 24 kV, elle offre 630 A en courant nominal et une tenue au court-circuit de 12,5 kA. Classée LSC2 et A-FL, elle assure une continuité de service élevée et une sécurité...

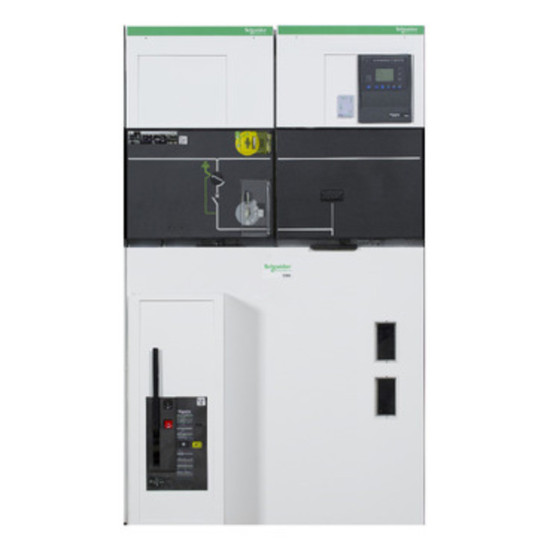

L’appareillage de connexion SM6-36 DM1-A de Schneider Electric est un équipement modulaire de moyenne tension conçu pour les réseaux 36 kV. Isolé dans l’air, il garantit une exploitation sûre, une maintenance simplifiée et une excellente fiabilité pour les installations de distribution électrique secondaire. Ce modèle, équipé d’un relais P3U et de...

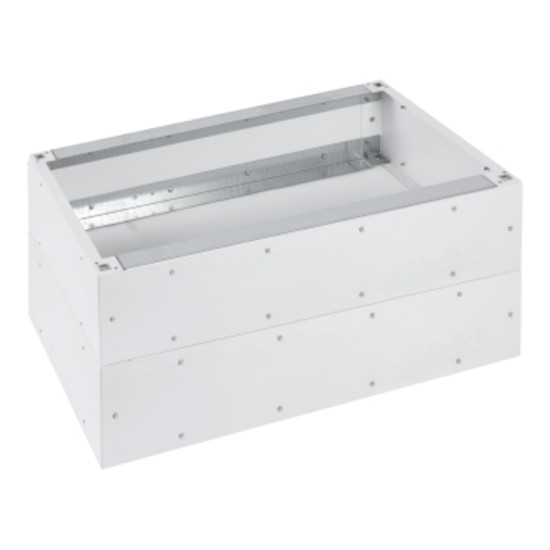

La rehausse de tableau RM6 DPPB000296 est un accessoire conçu pour les modules RM6 IPI ou III de Schneider Electric. Avec une hauteur de 260 mm, elle permet d’ajuster la position des tableaux RM6 afin d’optimiser leur accessibilité, leur stabilité et leur intégration dans l’environnement d’installation. Sa conception robuste et parfaitement adaptée...
