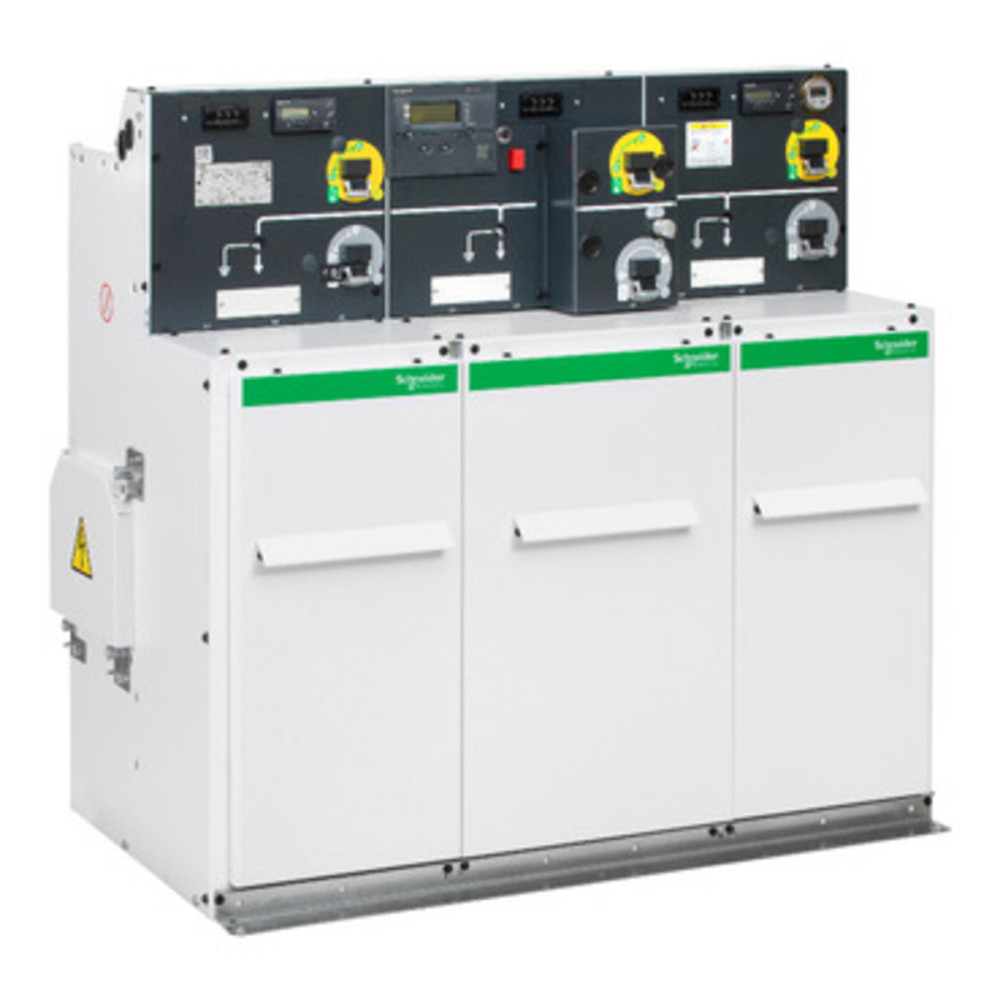

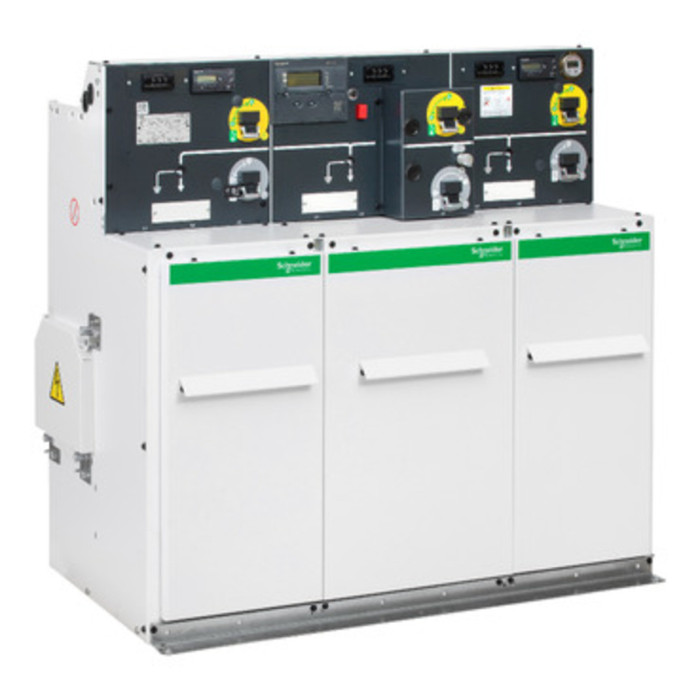

Cette unité fonctionnelle RM6, module DE-P, est destinée à la protection de transformateur en environnement intérieur. Elle utilise une technologie à isolement dans le gaz SF6 et fonctionne sous 24 kV, avec un niveau d’isolement de 125 kV et une tenue à 50 kV. Elle intègre un fusible associé à un interrupteur de terre 50 A, un VPIS pour la présence tension et un mécanisme CIT manuel. Elle offre un courant admissible de 400 A, une tenue au court-circuit de 12,5 kA et une protection interne AF. Le tout est logé dans une enveloppe IP67 pour la cuve et IK07, avec un poids de 185 kg.
Gamme de produit : RM6 Type de produit ou équipement : Unité fonctionnelle Type de technologie : Appareillage à isolement dans le gaz ; Système de télécontrôle du réseau : sans ; Application de l'appareil : Protection du transformateur ; Composition de l'appareil : 1 x fusible associé à interrupteur de terre 50 A (P) ; Nombre de fonctions : 1 ; Type d’enveloppe : DE (droite et gauche) ; Nom du module fonctionnel : DE-P ; Normes : CEI 62271-200 ; Emplacement de montage : Intérieur ; Fréquence du réseau (fr) : 50/60 Hz ; Tension assignée (Ur) : 24 kV ; Tension de service (Us) : 15…20 kV ; Niveau d’isolement onde de choc (Up) : 125 kV crête ; Tension tenue fréquence industrielle (Ud) : 50 kV rms ; Courant assigné de courte durée admissible (Ik) : 12,5 kA rms 1 s.
Complémentaires :
Type de capteur de pression : Sans ; Degré de protection IP : Cuve HTA IP67, synoptique + mécanisme IP2xC ; Classification arc interne : AF ; Protection arc interne : 12,5 kA pendant 0,7 s ; Courant assigné jeu de barres (Ir) : 400 A ; Type de traversées : Type A, 200 A ; Manuel utilisateur : Français ; Tenue aux chocs IK : IK07 ; Nombre de câbles : 1 unipolaire 16…95 mm² par phase ; Type de commande : CIT manuel ; Composition contact auxiliaire : Sans ; Indication tension locale : VPIS ; Type de verrouillage : Mécanique ; Hauteur : 1187 mm ; Largeur : 502 mm ; Profondeur : 710 mm ; Poids du produit : 185 kg.
Environnement :
Température de fonctionnement : -25…40 °C ; Altitude de fonctionnement : 0…2000 m ; Certifications du produit : HN 64-S-52.
Emballage :
Type d’emballage 1 : PCE ; Nombre d’unités : 1 ; Dimensions : 53,2 × 71,0 × 114,2 cm ; Poids emballage : 166 kg.
