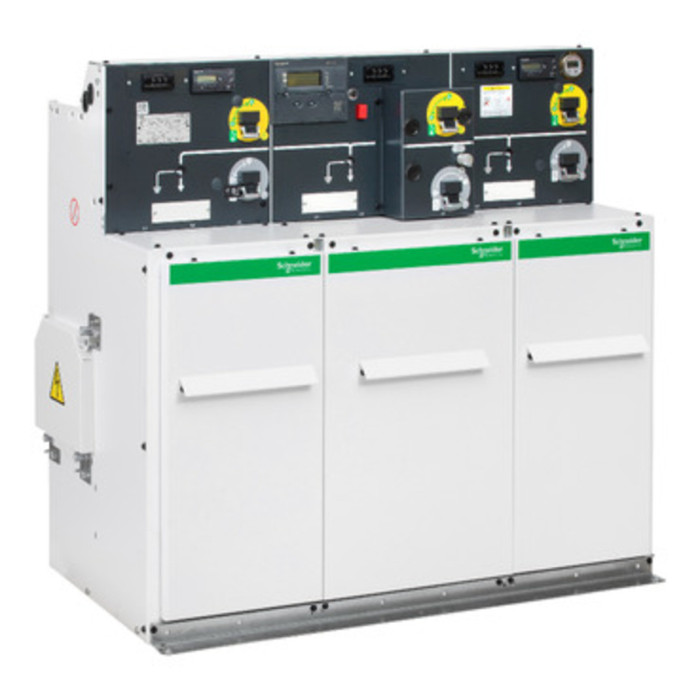

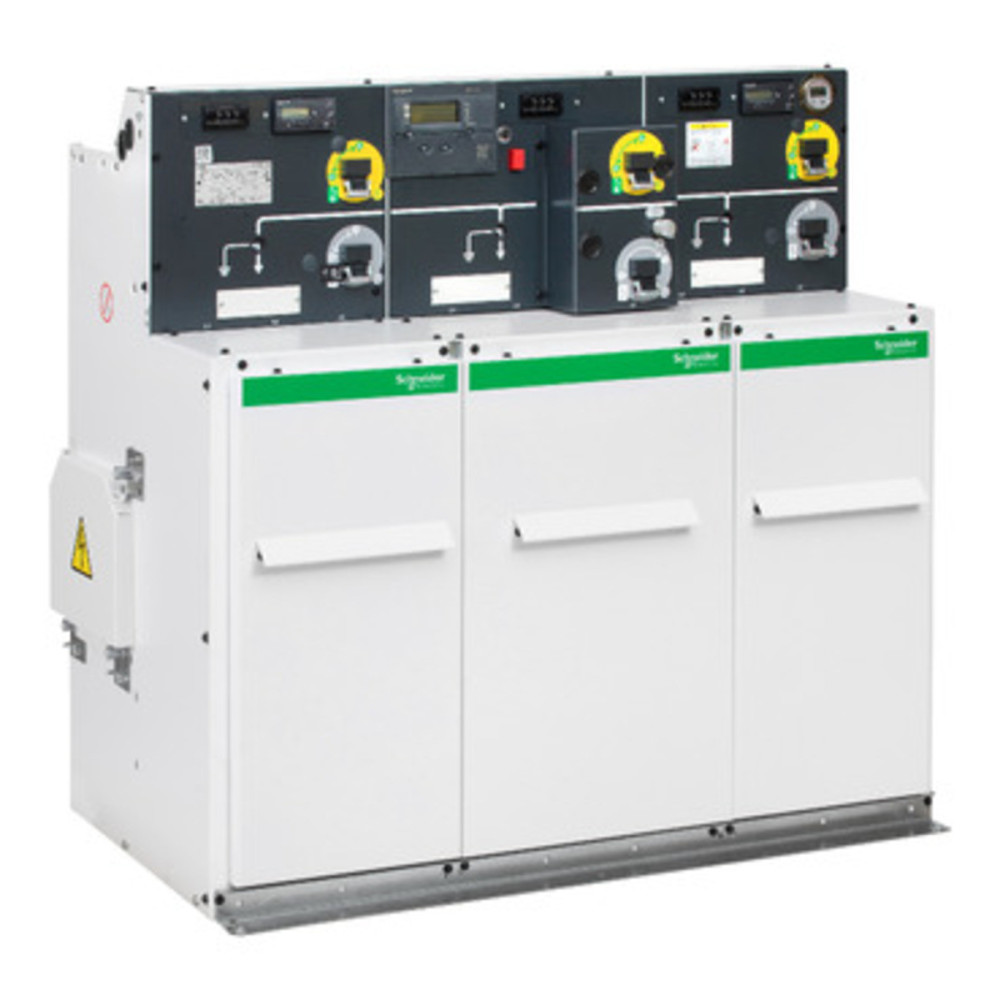

Fonction de comptage / mesure (T) - TP 15kV 2x15VA Cl0 2, RM6 T Schneider Electric - RM61DTC4A1W02

Principales :

Gamme principale : Série SeT ;
Gamme de produit : RM6 ;
Nombre de fonctions : 1 ;
Nom de l'appareil : T ;
Famille d’unités fonctionnelles : Fonction de comptage ;
Unité fonctionnelle : (T) transformateur de tension ;
Type d’extensibilité : DE (double extensible) ;
Technologie d’isolation : Appareillage à isolement dans le gaz ;
Type de gaz isolant : SF6 ;
Nombre de phases : 3 ;
Type de réseau : CA ;
Type d’installation : Intérieure ;
Normes : CEI 62271-200 ;
HN 64-S-52.

Tension assignée (Ur) : 24 kV ;
Tension à la fréquence industrielle (Ud) / Isolement : 50 kV ;
Tension à la fréquence industrielle (Ud) / Sectionnement : 60 kV ;
Tension de tenue aux chocs de foudre (Up) / Isolement : 125 kV ;
Tension de tenue aux chocs de foudre (Up) / Sectionnement : 145 kV ;
Tension de fonctionnement : 15 kV ;
Fréquence du réseau : 50/60 Hz ;
Courant continu nominal jeux de barres (Ir) : 400 A ;
Courant continu nominal : 630 A ;
Courant de courte durée admissible (Ik) : 12,5 kA ;
Durée nominale de court-circuit (tk) : 1 s ;
Courant de crête admissible (Ip) : 31,5 kA / 32,5 kA ;
Niveau de remplissage (Pré rel.) : 23 kPa ;
Niveau fonctionnel minimum (Pme rel.) : 19 kPa ;
Catégorie PCS : LSC2 ;
Classification arc interne : AF ;
Courant de défaut d’arc nominal : 12,5 kA ;
Durée du défaut d’arc : 0,7 s ;
Évacuation des gaz : Échappement arrière ;
Classe de partitionnement : PM.

Complémentaires :

Degré de protection IP : IP3X face avant ; IP3X BT ; IP67 cuve HTA ; IP2xC câble ;
Protection IK : IK07 ;
Capteur de pression : Sans.

Transformateur de mesure : Transformateur de tension ;
Tension primaire : 15 kV/√3 ;
Tension secondaire : 100 V/√3 15-15 VA classe 0,2 ;
Présence tension : VPIS ;
Serre-câble : Métal ;
Mécanisme de commande : CIT manuel ;
Contacts auxiliaires : 2 NO + 2 NF interrupteur ;
Verrouillage : Mécanique à clé ;
Type de verrouillage : Tubulaire ;
Type de fusible : UTE non inclus ;
Équipement fourni : 2 interrupteurs-sectionneurs MT ;
Levier de manœuvre : Sans poignée ;
Kit d’extensibilité : Fourni(s).

Poids : 280 kg ;
Hauteur : 1566 mm ;
Largeur : 515 mm ;
Profondeur : 710 mm.

Environnement :

Certifications : HN 64-S-52 ;
Température de fonctionnement : -25…40 °C ;
Température de stockage : -40…70 °C ;
Humidité 24 h : ≤ 95 % ;
Humidité 1 mois : ≤ 90 % ;
Altitude : ≤ 2000 m.

Emballage :

Type d’emballage : PCE ;
Unité par paquet : 1 ;
Dimensions : 195 × 75 × 105 cm ;
Poids : 325 kg.
