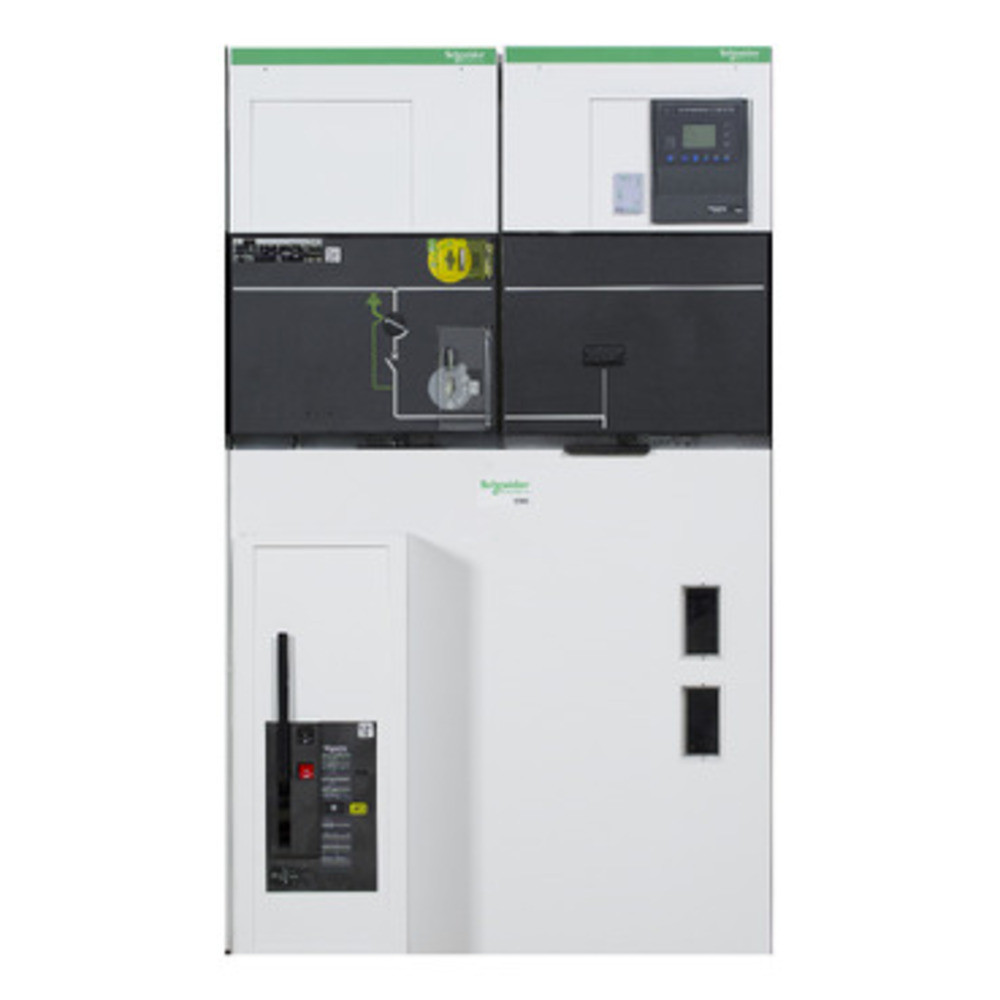

Appareillage de connexion isolé, 16 kA 1s, 36 kV, 630 A, relais P3U, SM6-36 DM1-A Schneider
  • Appareillage de connexion isolé, 16 kA 1s, 36 kV, 630 A, relais P3U, SM6-36 DM1-A Schneider

Appareillage de connexion isolé, 16 kA 1s, 36 kV, 630 A, relais P3U, SM6-36 DM1-A Schneider Electric - SM62DS3614D406CR03

GOPE-SM62DS3614D406CR03-111125-KR0

L’appareillage de connexion SM6-36 DM1-A de Schneider Electric est un équipement modulaire de moyenne tension conçu pour les réseaux 36 kV. Isolé dans l’air, il garantit une exploitation sûre, une maintenance simplifiée et une excellente fiabilité pour les installations de distribution électrique secondaire. Ce modèle, équipé d’un relais P3U et de transformateurs de courant (TC) 50/100 A, offre un haut niveau de protection et de commande pour les circuits électriques moyenne tension.

Idéal pour les postes de transformation, réseaux de distribution publique ou industrielle, et installations d’énergie renouvelable.

47 900 000 F CFA
TTC
47 900 000 F CFA HT
Quantité
En stock. Livré sous 24 à 72H

Renseignez-vous sur le produit sur WhatsApp

COMMANDE EXPRESS ICI
  PAIEMENT SECURISE:

Mobile Money, Espèce, Chèque, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 300 000 FCFA:

Hors intérieur & l'international

  SERVICE CLIENT A VOTRE ECOUTE

Téléphone et WhatsApp au 0564240505

Description

Caractéristiques techniques principales

Caractéristiques Valeurs
Gamme de produit SM6
Nom de l’appareil DM1-A
Type d’appareillage Appareillage de connexion isolé dans l’air (AIS)
Tension assignée (Ur) 36 kV
Fréquence du réseau (fr) 50 / 60 Hz
Courant nominal continu (Ir) 630 A
Pouvoir de coupure assigné 16 kA – 1 seconde
Relais de protection P3U
Transformateurs de courant (TC) 50 / 100 A
Normes CEI 62271-100
Type d’installation Intérieure – moyenne tension secondaire
Type d’isolation Air
Nombre de phases 3

🌍 Environnement d’utilisation

Caractéristiques Valeurs
Température de stockage -40 à +70 °C
Altitude de fonctionnement ≤ 1000 m
Type d’environnement Intérieur, atmosphère standard non corrosive

📦 Données logistiques

Caractéristiques Valeurs
Type d’emballage PCE
Nombre d’unités par paquet 1
Hauteur 140,0 cm
Largeur 150,0 cm
Longueur 225,0 cm
Poids brut 930,0 kg

✅ Avantages produit

  • Solution modulaire SM6 : compatible avec toutes les configurations de réseau moyenne tension.

  • Haute sécurité d’exploitation grâce à une isolation dans l’air éprouvée.

  • Maintenance réduite et durée de vie prolongée des composants.

  • Protection intelligente via le relais P3U intégré.

  • Installation simple et évolutive, adaptée aux réseaux industriels et publics.

  • Conforme aux normes CEI 62271-100, garantissant fiabilité et sécurité.

Détails du produit
GOPE-SM62DS3614D406CR03-111125-KR0

Références spécifiques

MPN
SM62DS3614D406CR03
Documents joints
Téléchargement
SM62DS3614D406CR03

Téléchargement (197.4KB)
