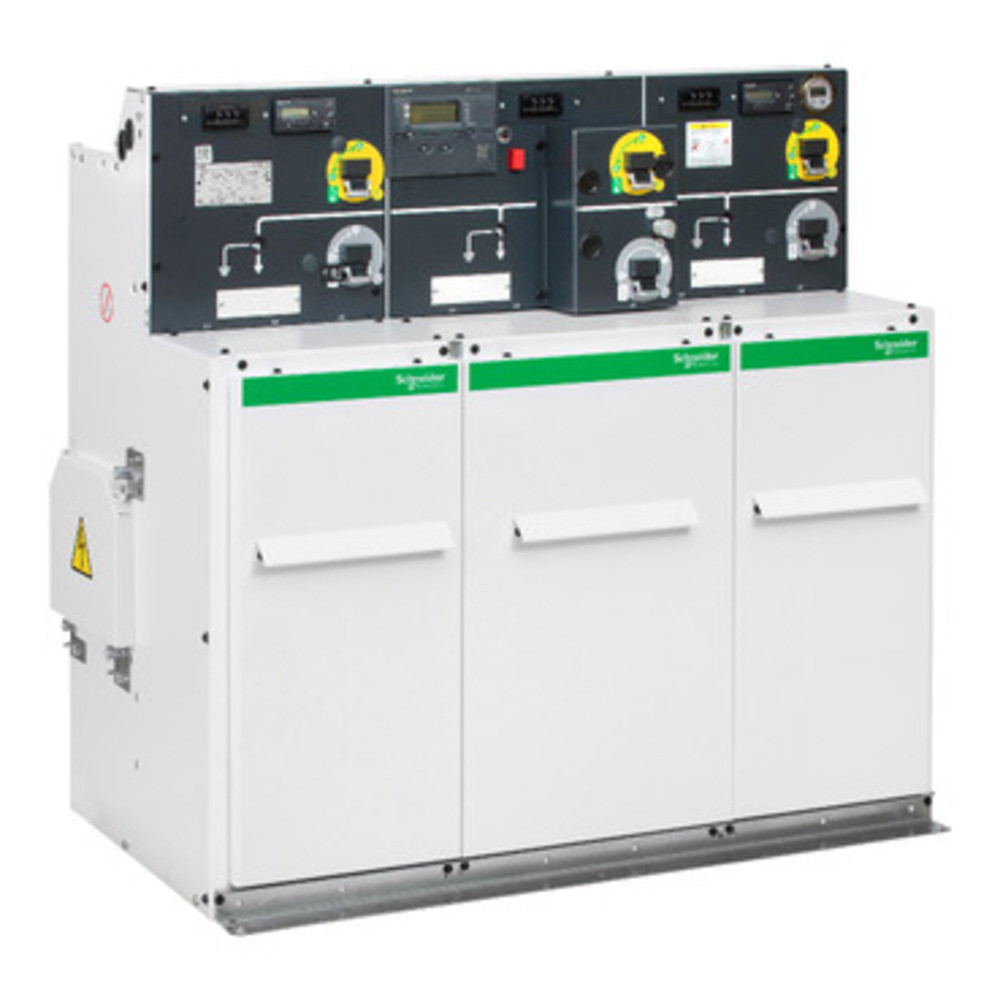

La RM6 DE-D 200A fait partie de la gamme RM6 Série SeT de Schneider Electric, référence incontournable dans les appareillages moyenne tension à isolement dans le gaz SF6. Conçue pour la protection des transformateurs, cette cellule disjoncteur (D) offre une solution fiable et performante pour les réseaux HTA intérieurs jusqu’à 24 kV.
Grâce à sa technologie d’isolation dans le gaz SF6, la RM6 DE-D garantit une excellente sécurité d’exploitation, une maintenance minimale et une durée de vie prolongée. Elle est équipée d’un relais de protection VIP45, d’un système de verrouillage tubulaire R8 et d’une commande manuelle CIT, assurant un contrôle optimal de la distribution moyenne tension.
Gamme principale : Série SeT Gamme de produit : RM6 Nom de l’appareil : DE-D Fonction principale : Protection du transformateur Type d’unité fonctionnelle : (D) Disjoncteur Type d’extensibilité : Double extensible (DE) Technologie d’isolation : Appareillage à isolement dans le gaz SF6 Type de réseau : Courant alternatif (CA) Type d’installation : Intérieure Nombre de phases : 3
Tension assignée (Ur) : 24 kV Tension de tenue à fréquence industrielle (Ud) :
Isolement : 50 kV
Sectionnement : 60 kV Tension de tenue aux chocs de foudre (Up) :
Courant nominal jeu de barres (Ir) : 630 A Courant nominal (Ir) : 200 A Courant de court-circuit (Ik) : 12,5 kA / 1 s Courant de crête admissible (Ip) : 31,5 – 32,5 kA Catégorie de continuité de service : LSC2 Classification arc interne : A-FL Tenue à l’arc interne : 12,5 kA / 0,7 s Évacuation des gaz : Échappement arrière Classe de cloisonnement : PM
Normes : CEI 62271-200
Compléments techniques
Commande et déclenchement :
Déclencheur d’ouverture à émission (MX) 230 V CA
Mécanisme de commande CIT manuel
Relais de protection : VIP45
Degré de protection :
IP3X (face avant avec commande)
IP67 (cuve appareillage HTA)
IP2xC (compartiment câble)
IK07 (résistance aux chocs)
Transformateurs de mesure :
Type : Cuar 5 à 200 A
Type de capteur de tension : VPIS (indication présence tension)
Câblage :
Type : Unipolaire, section 16 à 95 mm²
Nombre de câbles par phase : 1
Serre-câble métallique
Contacts auxiliaires :
2 NO + 2 NF (disjoncteur)
1 O/F (sectionneur de terre)
1 O/F (contact de déclenchement)
Verrouillage : Tubulaire R8
Kit d’extensibilité : Fourni
Poids : 135 kg
Dimensions et emballage
Hauteur : 1142 mm
Largeur : 615 mm
Profondeur : 710 mm
Conditionnement :
1 unité par paquet
Dimensions colis : 1430 × 750 × 680 mm
Poids total : 150 kg
Environnement et conditions d’utilisation
Température de fonctionnement : -25 à +40 °C
Température de stockage : -40 à +70 °C
Humidité relative :
≤ 95 % sur 24 h
≤ 90 % sur 1 mois
Altitude maximale : ≤ 2000 m
Applications
Protection de transformateurs de distribution HTA/BT
Réseaux moyenne tension industriels ou urbains
Postes de distribution intérieurs compacts
Systèmes à isolation gazeuse SF6 nécessitant fiabilité et sécurité élevées
Avantages
Technologie RM6 Schneider Electric, gage de performance et de durabilité
Relais VIP45 intégré pour une protection précise et intelligente
Sécurité renforcée avec verrouillage HT/BT/triple R8
Compacte, modulaire et double extensible (DE)
Maintenance minimale grâce à l’isolation dans le gaz SF6 hermétique
