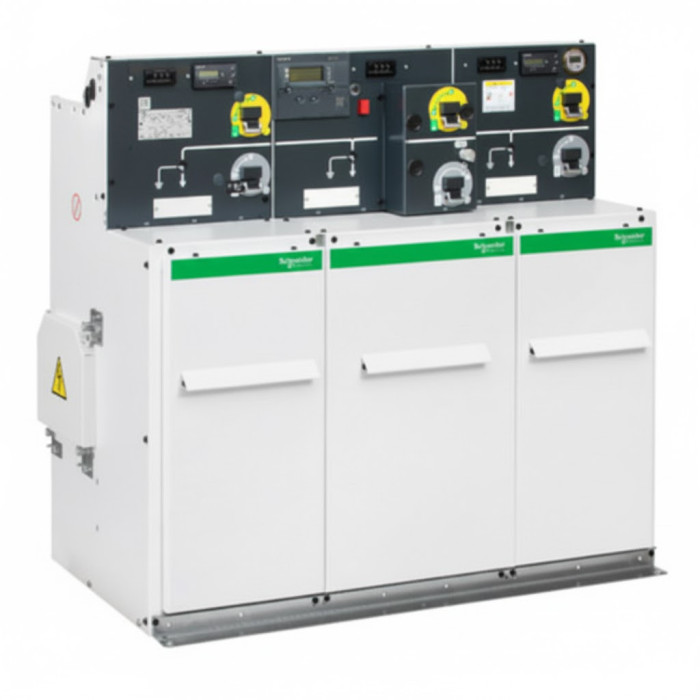

La cellule RM6 DE-Q 630A fait partie de la gamme RM6 de Schneider Electric, référence mondiale pour les appareillages moyenne tension à isolement dans le gaz SF6. Conçue pour les applications de protection de transformateur, cette unité fonctionnelle interrupteur-fusibles combinés (Q) offre une solution compacte, sûre et fiable pour la distribution d’énergie moyenne tension jusqu’à 24 kV. Son design modulaire et sa double extensibilité (DE) permettent une intégration flexible dans les réseaux HTA, tout en garantissant une continuité de service LSC2 et une sécurité maximale grâce à sa classification arc interne A-FL.
Gamme principale : Série SeT Gamme de produit : RM6 Nom de l’appareil : DE-Q Fonction principale : Protection du transformateur Type d’unité fonctionnelle : (Q) Interrupteur-fusibles combinés Type d’extensibilité : Double extensible (DE) Technologie d’isolation : Appareillage à isolement dans le gaz SF6 Type de réseau : Courant alternatif (CA) Installation : Intérieure Nombre de phases : 3
Tension assignée (Ur) : 24 kV Tension de tenue à fréquence industrielle (Ud) :
Isolement : 50 kV
Sectionnement : 60 kV Tension de tenue aux chocs de foudre (Up) :
Courant nominal jeu de barres (Ir) : 630 A Courant nominal interrupteur : 200 A Courant de court-circuit (Ik) : 12,5 kA / 1 s Courant de crête admissible (Ip) : 31,5 – 32,5 kA Catégorie de continuité de service : LSC2 Classification arc interne : A-FL (12,5 kA / 0,7 s) Évacuation gaz d’arc : Échappement arrière Classe de cloisonnement : PM
Normes : CEI 62271-200
Compléments techniques
Alimentation commande (Ua) : Déclencheur d’ouverture à émission (MX) – 230 V CA
Degré de protection :
IP3X (face avant avec mécanisme de commande)
IP67 (cuve appareillage HTA)
IP2xC (compartiment câble)
Tenue aux chocs mécaniques : IK07
Présence tension : Système VPIS intégré
Type de traversées : Type A
Câbles : Unipolaires 16 à 95 mm² – 1 câble par phase
Mécanisme de commande : CI1 manuel
Contacts auxiliaires :
2 NO + 2 NF (interrupteur)
1 O/F (fusion fusible)
Type de verrouillage : Tubulaire – clé R8
Type de fusible : DIN (non inclus)
Kit d’extensibilité : Fourni
Poids : 185 kg
Dimensions et emballage
Hauteur : 1142 mm
Largeur : 515 mm
Profondeur : 710 mm
Conditionnement :
1 unité par paquet
Dimensions colis : 1430 × 750 × 580 mm
Poids total : 200 kg
Environnement et conditions d’utilisation
Température de fonctionnement : -25 à +40 °C
Température de stockage : -40 à +70 °C
Humidité relative :
≤ 95 % sur 24 h
≤ 90 % sur 1 mois
Altitude maximale : ≤ 2000 m
Applications
Protection des transformateurs dans les postes de distribution HTA/BT
Réseaux moyenne tension industriels ou publics
Installation dans les postes intérieurs compacts
Adapté aux réseaux isolés dans le gaz SF6 pour des environnements exigeants
Avantages
Technologie RM6 Schneider Electric reconnue mondialement pour sa fiabilité
Sécurité maximale grâce à la classification arc interne A-FL
Compacte et modulaire, idéale pour extensions futures
Maintenance réduite grâce au gaz SF6 hermétiquement scellé
Installation rapide et grande facilité d’exploitation
