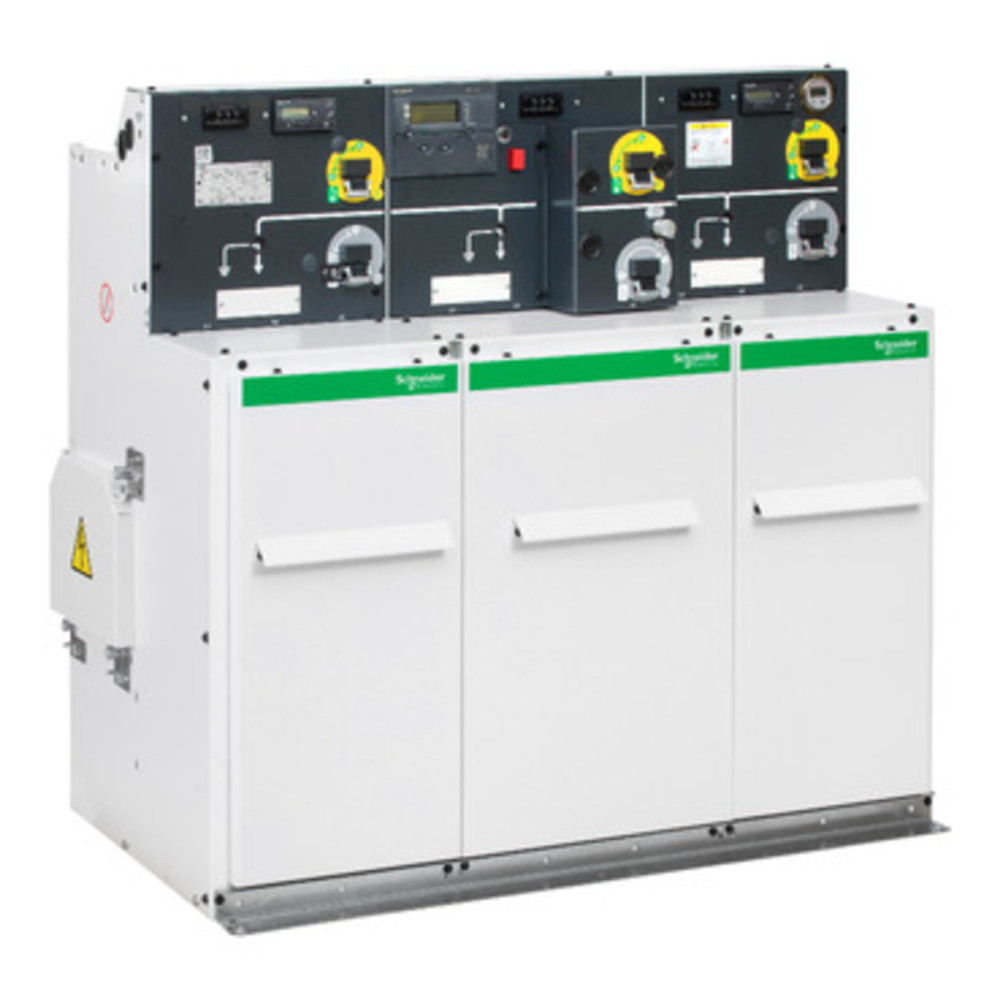

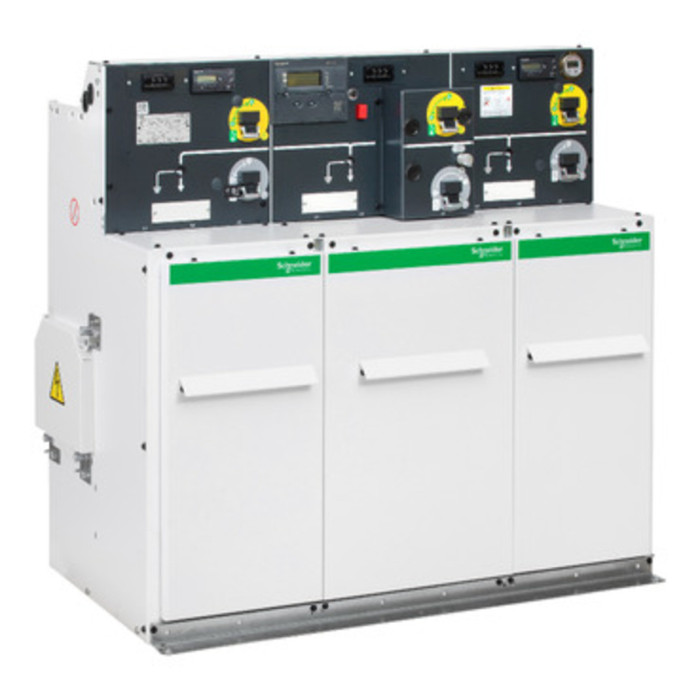

Cette unité fonctionnelle RM6 DE-I est un interrupteur-sectionneur moyenne tension à isolation gazeuse SF6, destiné aux installations intérieures. Conçue pour les réseaux triphasés jusqu’à 24 kV, elle offre 630 A en courant nominal et une tenue au court-circuit de 12,5 kA. Classée LSC2 et A-FL, elle assure une continuité de service élevée et une sécurité renforcée grâce à une évacuation arrière des gaz en cas d’arc interne. Compatible avec les câbles unipolaires de 25 à 240 mm², elle intègre un VPIS, un mécanisme CIT manuel et des systèmes de verrouillage. L’ensemble présente un degré de protection IP3X/IP67 et une résistance mécanique IK07.
Gamme principale : Série SeT Gamme de produit : RM6 Nombre de fonctions : 1 Nom de l'appareil : DE-I Famille d'unités fonctionnelles : Arrivée/départ réseau Unité fonctionnelle : interrupteur-sectionneur (I) Type d'extensibilité : DE ; Technologie d’isolation : Isolement dans le gaz ; Type de gaz isolant : SF6 ; Nombre de phases : 3 ; Type de réseau : CA ; Type d’installation : Intérieure.
Normes : CEI 62271-200.
Tension assignée (Ur) : 24 kV Tension à la fréquence industrielle (Ud) Isolement : 50 kV Tension à la fréquence industrielle (Ud) Sectionnement : 60 kV Tension de tenue aux chocs de foudre (Up) Isolement : 125 kV Tension de tenue aux chocs de foudre (Up) Sectionnement : 145 kV Tensions de fonctionnement : 12 kV ; 13,8 kV ; 15 kV ; 20 kV ; 22 kV Fréquence du réseau : 50/60 Hz Courant nominal des jeux de barres : 630 A Courant nominal : 630 A Courant admissible de courte durée (Ik) : 12,5 kA Durée nominale de court-circuit (tk) : 1 s Courant de crête admissible (Ip) : 31,5 kA ; 32,5 kA Niveau de remplissage (Pré rel.) : 23 kPa Niveau fonctionnel minimum (Pme rel.) : 19 kPa Catégorie de continuité de service : LSC2 Classification arc interne : A-FL Courant de défaut d'arc nominal : 12,5 kA ; 0,7 s Évacuation des gaz d’arc interne : Échappement arrière Classe de partitionnement : PM.
Complémentaires :
Degré de protection IP : IP3X face avant ; IP67 cuve HTA ; IP2xC compartiment câble Degré de protection IK : IK07 Capteur de pression : Sans Présence de tension : VPIS Type de traversées : Type C Type de câble : Unipolaire Serre-câble : Métal Section de câble : 25 à 240 mm² Nombre de câbles par phase : 1 Mécanisme de commande : CIT manuel Contacts auxiliaires : 2 NO + 2 NF interrupteur ; 1 O/F sectionneur de terre Type de verrouillage : Tubulaire Verrouillage à clé : R2 Levier de manœuvre : Sans Kit d’extensibilité : Fourni ; Poids : 135 kg Dimensions : H 1142 mm ; L 515 mm ; P 710 mm.
Environnement :
Température de fonctionnement : -25 à 40 °C Température de stockage : -40 à 70 °C Humidité : 95 % sur 24 h ; 90 % sur 1 mois Altitude max : 2000 m.
Emballage :
Type : PCE Quantité : 1 Dimensions : H 143 cm ; L 75 cm ; P 58 cm Poids : 150 kg.
