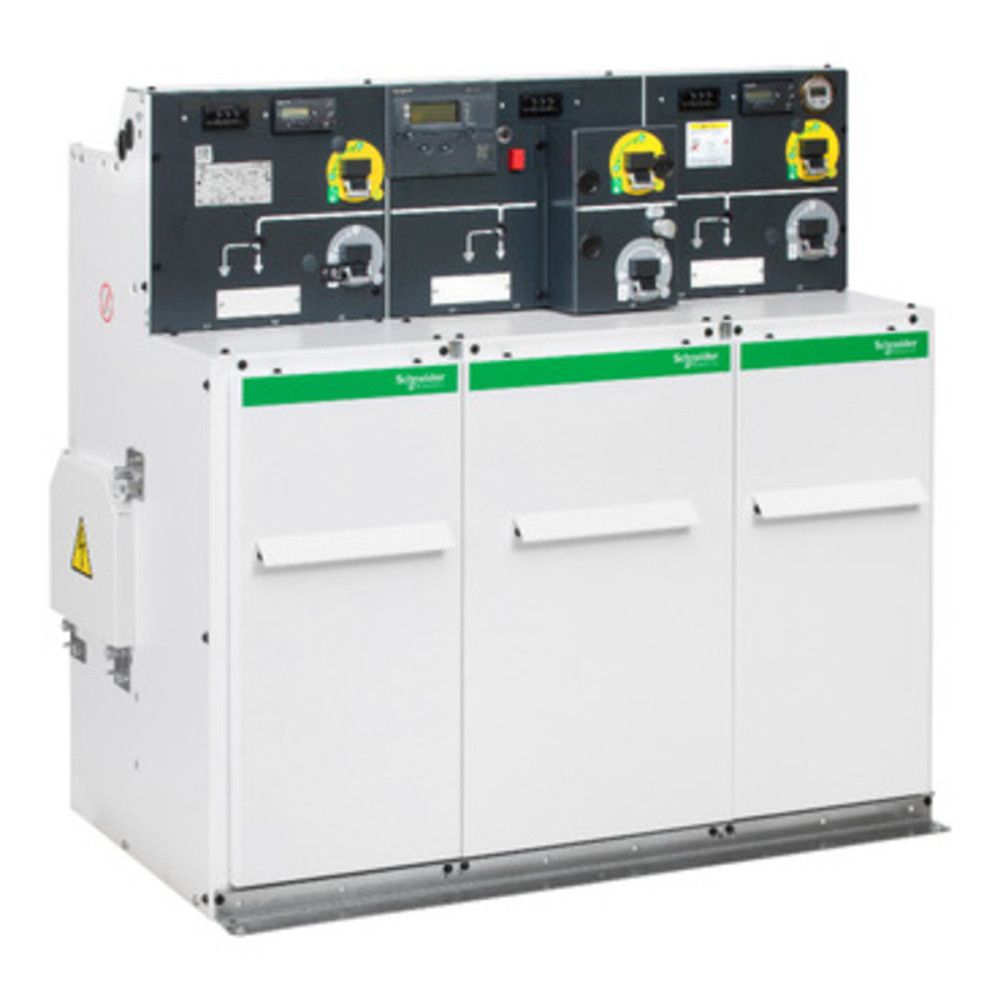

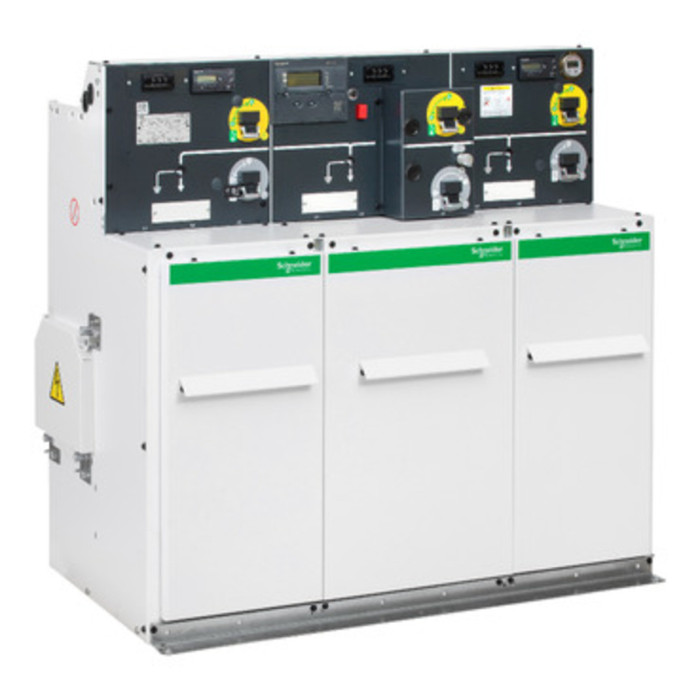

Cette unité fonctionnelle RM6 de type DE-I est conçue pour les arrivées réseau et utilise une technologie à isolement dans le gaz pour garantir sécurité et continuité de service. Elle intègre un interrupteur avec interrupteur de terre 400 A, adaptée aux installations intérieures jusqu’à 24 kV. Elle offre une protection arc interne AF, un degré IP67 pour la cuve HTA et une tenue aux chocs IK07. Son fonctionnement manuel via commande CIT et son indicateur de présence de tension en font un module fiable pour les réseaux 15 à 20 kV.
Principales : Gamme de produit : RM6 ; Type de produit ou équipement : Unité fonctionnelle ; Type de technologie : Appareillage à isolement dans le gaz ; Système de télécontrôle du réseau : sans ; Application de l'appareil : Arrivée réseau ; Composition de l'appareil : 1 interrupteur avec interrupteur terre 400 A (I) ; Nombre de fonctions : 1 ; Type d’enveloppe : DE (droite et gauche) ; Nom du module fonctionnel : DE-I ; Normes : CEI 62271-200 ; Emplacement de montage : Intérieur ; Fréquence du réseau : 50/60 Hz ; Tension assignée (Ur) : 24 kV ; Tension de service (Us) : 15…20 kV ; Niveau d’isolement (Up) : 125 kV crête ; Tension de tenue (Ud) : 50 kV rms ; Courant admissible (Ik) : 12,5 kA rms 1 s.
Complémentaires : Type de capteur de pression : Sans ; Degré de protection IP : IP67 cuve HTA, IP2xC synoptique/mécanisme ; Classification arc interne : AF ; Protection arc interne : 12,5 kA pour 0,7 s ; Courant assigné jeu de barres (Ir) : 400 A ; Type de traversées : Type B, 400 A ; Manuel utilisateur : Français ; Tenue aux chocs : IK07 ; Nombre de câbles : 1 unipolaire 25…240 mm² par phase ; Type de commande : CIT manuel ; Composition contacts auxiliaires : Sans ; Indication de tension : VPIS ; Type de verrouillage : Mécanique ; Type de levier de manœuvre : sans poignée.
Dimensions et poids : Hauteur : 1187 mm ; Largeur : 532 mm ; Profondeur : 710 mm ; Poids : 135 kg.
Environnement : Température de fonctionnement : -25…40 °C ; Altitude : 0…2000 m ; Certifications : HN 64-S-52.
Emballage : Type : PCE ; Quantité : 1 ; Dimensions : 53,2 × 71,0 × 114,2 cm ; Poids : 123,0 kg.
