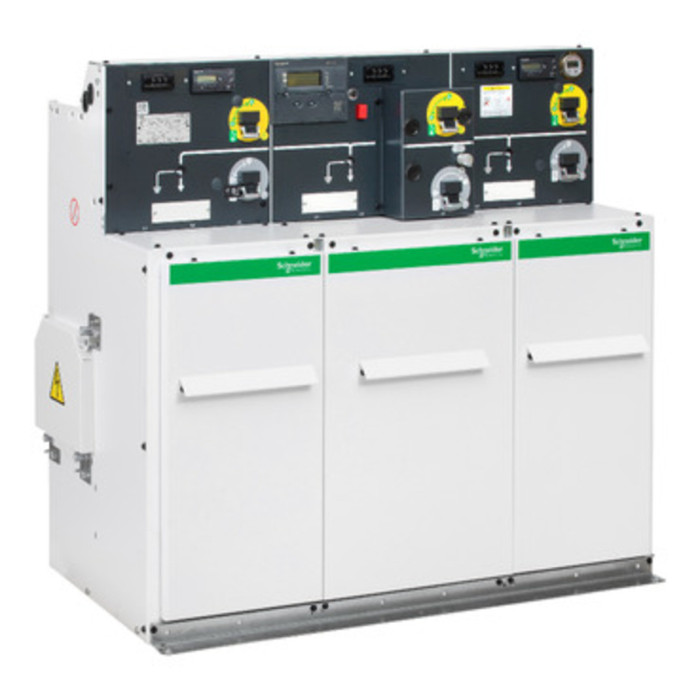

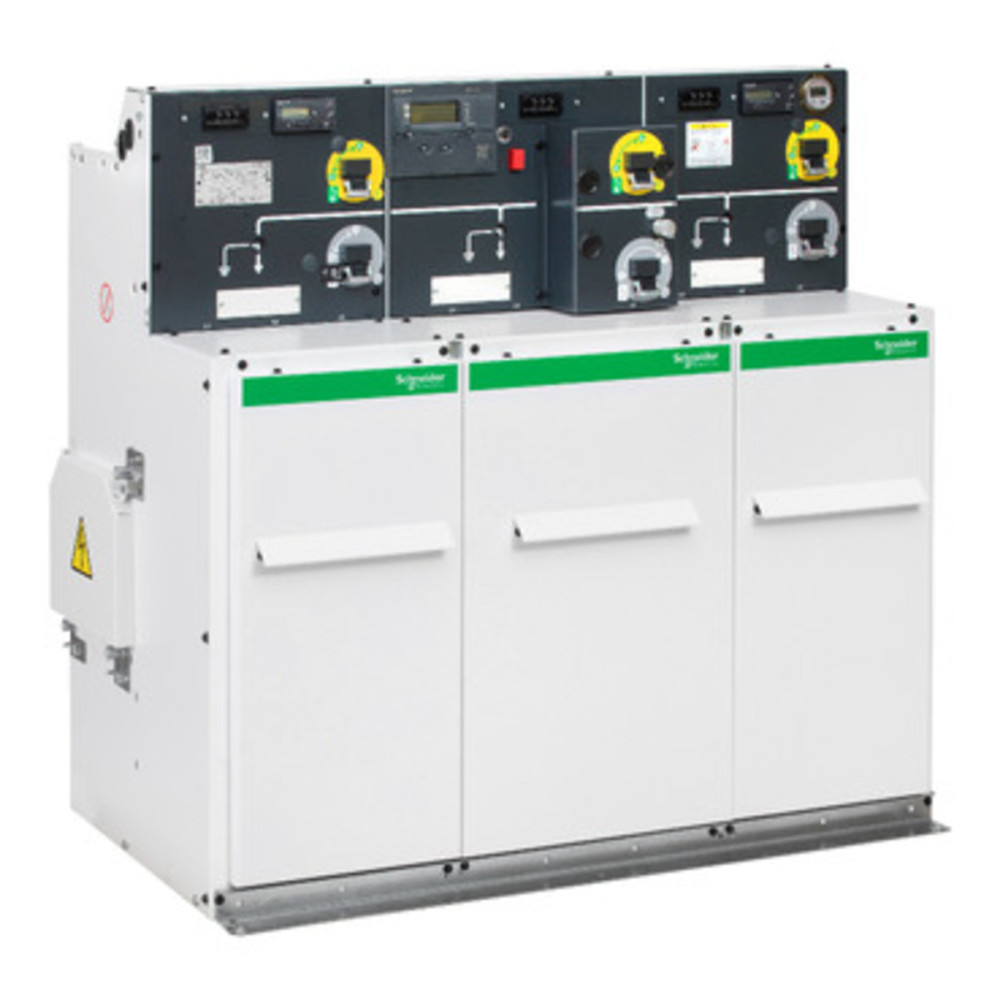

Disjoncteur double sectionneur - Sepam S48 E13, 100-200A droite-400A RM6 D2S Schneider Electric - RM63DD2SC4A1W01

Principales :

Gamme principale : Série SeT ;
Gamme de produit : RM6 ;
Nombre de fonctions : 3 ;
Nom de l’appareil : D2S-droite ;
Famille d’unités fonctionnelles : Protection générale NF C13-100 ;
Unité fonctionnelle : (D) disjoncteur ; (S) sectionneur ;
Type d’extensibilité : DE (double extensible) ;
Technologie d’isolation : Appareillage à isolement dans le gaz ;
Type de gaz isolant : SF6 ;
Nombre de phases : 3 ;
Type de réseau : CA ;
Type d'installation : Intérieure ;
Normes : CEI 62271-200 ; HN 64-S-52 .

Tension assignée (Ur) : 24 kV ;
Tension tenue industrielle (Ud) isolement : 50 kV ;
Tension tenue industrielle (Ud) sectionnement : 60 kV ;
Tenue choc foudre (Up) isolement : 125 kV ;
Tenue choc foudre (Up) sectionnement : 145 kV ;
Tensions de fonctionnement : 12 / 13,8 / 15 / 20 / 22 kV ;
Fréquence : 50/60 Hz .

Courant continu nominal jeux de barres (Ir) : 400 A ;
Courant continu nominal (Ir) : 400 A ;
Courant assigné courte durée (Ik) : 12,5 kA ;
Durée court-circuit (tk) : 1 s ;
Crête admissible (Ip) : 31,5 – 32,5 kA ;
Niveau de remplissage : 23 kPa ;
Niveau fonctionnel minimum : 19 kPa ;
Catégorie de continuité : LSC2 ;
Classification arc interne : AF ;
Courant défaut arc (IA) : 12,5 kA ;
Durée arc : 0,7 s ;
Évacuation gaz arc : Arrière ;
Classe de partitionnement : PM .

Complémentaires :

Alimentation auxiliaires (Ua) : Déclencheur MN 48 V CC ;
Degré de protection IP : IP3X façade/BT ; IP67 cuve HTA ; IP2xC câbles ;
Résistance aux chocs (IK) : IK07 .

Transformateur de mesure : TC ;
Type TC : AOT1 tri-toroidal ;
Rapport TC protection : 100-200/1 A ;
Rapport TC mesure : 100-200/5 A classe 0,2s .

Présence tension : VPIS ;
Serre-câble : Métal ;
Commande : CI2 manuel ;
Contacts auxiliaires : 2 NO + 2 NF (disjoncteur) ; 2 NO + 2 NF (sectionneur) ;
Relais de protection : Sepam S48 E13 ;
Verrouillage : Tubulaire + clés 50 ;
Équipements fournis : Boîte 3 bornes de test ;
Levier de manœuvre : Standard ;
Kit extensibilité : Fourni .

Poids : 500 kg ;
Dimensions : H 1690 mm ; L 1575 mm ; P 710 mm .

Environnement :

Certifications : HN 64-S-52 ;
Température fonctionnement : -25…40 °C ;
Température stockage : -40…70 °C ;
Humidité : 95 % (24 h) ; 90 % (1 mois) ;
Altitude : ≤ 2000 m .

Emballage :

Type : PCE ;
Unité : 1 ;
Dimensions : 195 × 75 × 179 cm ;
Poids : 550 kg .
