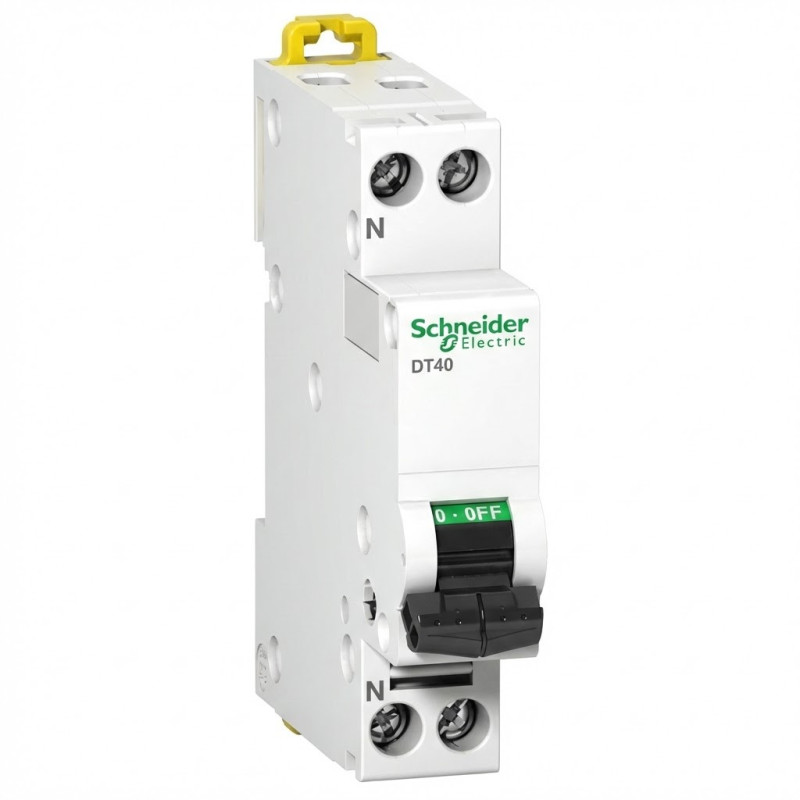

Prodis DT40 - Disjoncteur Miniature (MCB) 1P+N, 2A, Courbe C
Protection Modulaire Avancée pour Infrastructures Basse Tension
Pourquoi choisir ce produit ?
Le Prodis DT40 est un Disjoncteur Miniature de Basse Tension (MCB) conçu spécifiquement pour garantir la sécurité et la fiabilité des circuits dans les bâtiments résidentiels et les petites infrastructures. Dédié à la protection contre les courts-circuits et les surcharges de courant, ce disjoncteur combine performance et conformité rigoureuse aux standards internationaux. Il est également homologué pour les applications d’isolement dans le secteur industriel, assurant une polyvalence indispensable aux professionnels exigeants, ingénieurs et DSI cherchant une solution durable et facile à entretenir.
Points Forts
Capacité de Coupure Élevée (6 kA) : Offre une robustesse supérieure pour gérer efficacement les courants de court-circuit importants sous des tensions allant de 230 VCA à 240 VCA.
Isolation Garantie (Visisafe) : Intègre la bande verte Visisafe, certifiant l'ouverture physique des contacts, une fonctionnalité essentielle pour la sécurité des opérations de maintenance en aval.
Double Conformité Normative : Respecte simultanément la norme industrielle EN/IEC 60947-2 et la norme résidentielle EN/IEC 60898-1, garantissant une intégration sans faille dans divers environnements.
Durabilité Exceptionnelle : Conçu pour une longévité maximale avec une endurance électrique et mécanique spécifiée à 20 000 cycles, minimisant les besoins de remplacement.
Encombrement Réduit : Optimisé pour le montage modulaire sur rail DIN, il présente une largeur ultra-compacte de deux espacements de 9 mm.
Spécifications Techniques
Le Prodis DT40 est un disjoncteur miniature de configuration 1P+N, intégrant un pôle protégé avec un courant nominal de 2 A et une courbe de déclenchement de type C. Il se distingue par un pouvoir nominal de coupure de court-circuit (Icn) fixé à 6 kA, valable entre 230 VCA et 240 VCA. Ce dispositif est conçu pour fonctionner avec une tension opérationnelle nominale (Ue) allant de 230 VCA à 240 VCA (phase à neutre) et jusqu'à 400 VCA à 415 VCA (phase à phase), le tout à une fréquence de 50 Hz. Sa tension nominale de tenue aux chocs (Uimp) atteint 4 kV. Le disjoncteur est adapté au montage sur rail DIN, présentant une largeur de 18 mm. Affichant un degré de pollution 3, il bénéficie d’un indice de protection IP20 (IP40 lorsqu'il est installé dans un boîtier) selon la norme CEI 60529. Ses dimensions sont compactes (18 mm de large, 81 mm de haut et 78 mm de profondeur) pour un poids plume de 115 g. L'appareil est conçu pour fonctionner dans une plage de température de -25 °C à 70 °C, avec une température de stockage admissible allant de -40 °C à 70 °C.
