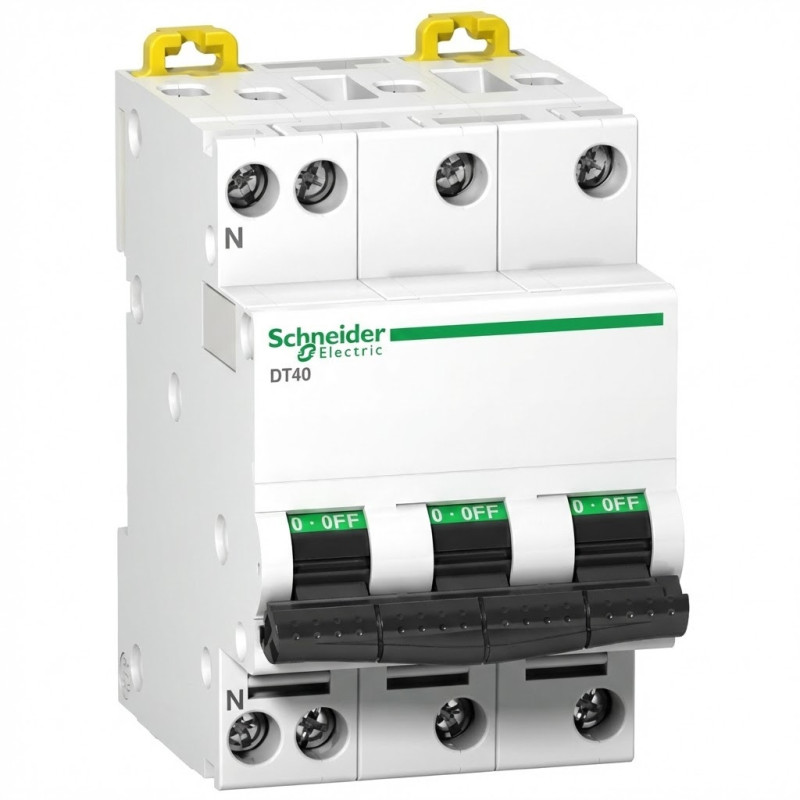

Le Disjoncteur Miniature (MCB) Prodis DT40 est conçu pour répondre aux exigences rigoureuses des installations électriques dans les bâtiments résidentiels et industriels légers. Offrant une configuration tripolaire plus neutre (3P+N) avec trois pôles protégés, il garantit une isolation et une coupure de circuit complètes. Sa conformité aux normes EN/IEC 60898-1 (résidentiel) et EN/IEC 60947-2 (industriel) atteste de sa polyvalence, le rendant parfaitement adapté aux fonctions d'isolation en environnement industriel.
Points Forts
Capacité de Coupure Élevée : Avec un pouvoir nominal de coupure de court-circuit (Icu) de 6 kA sous 400 V CA à 415 V CA, il assure une protection robuste contre les défauts majeurs.
Courbe D Spécialisée : La courbe de déclenchement D est optimisée pour la protection des circuits contenant des charges inductives ou des moteurs qui génèrent des courants d'appel élevés lors du démarrage.
Sécurité Visisafe : La bande verte Visisafe garantit l'ouverture physique des contacts, offrant une sécurité absolue et permettant des opérations de maintenance en aval sans risque résiduel.
Durabilité Opérationnelle : Conçu pour une longévité maximale, ce disjoncteur affiche une endurance électrique et mécanique élevée, supportant jusqu'à 20 000 cycles d'opération.
Isolation Certifiée : Conforme aux exigences d'isolement du secteur industriel selon la norme IEC/EN 60898-1, il assure une séparation nette et fiable du circuit.
Spécifications Techniques
Ce Disjoncteur Miniature de basse tension, modèle Acti9 DT40, est un dispositif 3P+N caractérisé par un courant nominal In de 16 A et une courbe de déclenchement de type D. Son pouvoir de coupure assigné de court-circuit s'établit à 6 kA pour une tension opérationnelle nominale Ue comprise entre 400 V CA et 415 V CA (phase à phase), ou entre 230 V CA et 240 V CA (phase à neutre), fonctionnant à une fréquence de 50 Hz. Il présente une tension nominale de tenue aux chocs (Uimp) de 4 kV. Le DT40 est conçu pour un montage aisé sur rail DIN standard, occupant une largeur modulaire de 6 espacements de 9 mm. Pour ce qui est de la protection physique, il atteint l'indice IP20 sur ses bornes et IP40 lorsqu'il est installé dans un boîtier. Sa construction, de couleur blanche (RAL9003) avec un degré de pollution 3, présente des dimensions compactes de 54 mm de largeur, 81 mm de hauteur et 78 mm de profondeur, pour un poids total de 322 g. L'appareil est apte à fonctionner dans une plage de température étendue, allant de -25 °C à 70 °C, avec une plage de stockage similaire.
Modèle : Prodis DT40
Type de Produit : Disjoncteur Magnéto-Thermique
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : Courbe C
Fonction : Protection contre les surcharges et les courts-circuits
Domaine d'Application : Circuits électriques domestiques et tertiaires
Nom du Produit : ProDis Vigi DT40 si
Fonction : Bloc Différentiel Additif (RCD)
Configuration des Pôles : Tétrapolaire (3P+N)
Courant Nominal (In) : 25A
Sensibilité Nominale (IΔn) : 300mA
Type de Détection : Type A (AC et courant continu pulsé)
Tension Nominale d'Emploi : 230V à 415V AC
Immunité : Haute Immunité (Technologie 'si' / Super Immunisé)...
Type de Produit : Bloc Différentiel
Modèle : ProDis vigi DT40
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 30mA
Type de Courant Détecté : Type AC (Alternatif sinusoïdal)
Temps de Déclenchement : Instantané
Tension Nominale : 400-415 Vca
Type de produit : Disjoncteur modulaire
Série/Modèle : Prodis DT40
Fonction de protection : Contre les surcharges et les courts-circuits
Configuration des pôles : Unipolaire + Neutre (1P+N)
Intensité nominale (In) : 20 Ampères (20A)
Courbe de déclenchement : Courbe C
Tension assignée : Conforme aux standards de distribution résidentielle et tertiaire...
Type de Produit : Disjoncteur modulaire
Gamme : Prodis DT40
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : Courbe C
Fonction de Protection : Magnéto-thermique (Surcharge et Court-circuit)
Nom du Produit : Prodis DT40
Type : Disjoncteur Miniature (MCB)
Configuration : 3P+N (3 Pôles Protégés)
Courant Nominal (In) : 25 A
Courbe de Déclenchement : D
Pouvoir de Coupure Court-Circuit (Icn) : 6 kA (à 400 VCA - 415 VCA)
Tension Opérationnelle (Ue) : 400 VCA à 415 VCA (Phase-Phase)
Tension de Tenue aux Chocs (Uimp) : 4 kV
Fréquence de...
Type de Produit : Disjoncteur Miniature de Basse Tension (MCB)
Configuration : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (à 230/240 VCA)
Tension Nominale d'Emploi (Ue) : 230 VCA à 240 VCA (P/N) / 400 VCA à 415 VCA (P/P)
Fréquence : 50 Hz
Tension de Tenue aux Chocs (Uimp) : 4 kV...
ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA – 415 VCA)
Tension Opérationnelle (Ue) : 230 VCA à 240 VCA (Ph/N) / 400 VCA à 415 VCA (Ph/Ph)
Tension de tenue aux chocs (Uimp) : 4 kV
Fréquence de Fonctionnement...
Marque / Série : Prodis Vigi DT40
Fonction : Bloc Différentiel
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection de Défaut : Type A (AC et courant continu pulsé)
Temps de Déclenchement : Instantané
Tension Nominale d'Utilisation : 230 VCA
Type de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 32 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA - 415 VCA)
Tension de Fonctionnement (Ue) Phase-Neutre : 230 VCA à 240 VCA
Tension de Fonctionnement (Ue) Phase-Phase : 400 VCA à 415 VCA
Tension Nominale de...
