Bloc Différentiel Haute Performance pour Applications Industrielles Triphasées
Pourquoi choisir ce produit ?

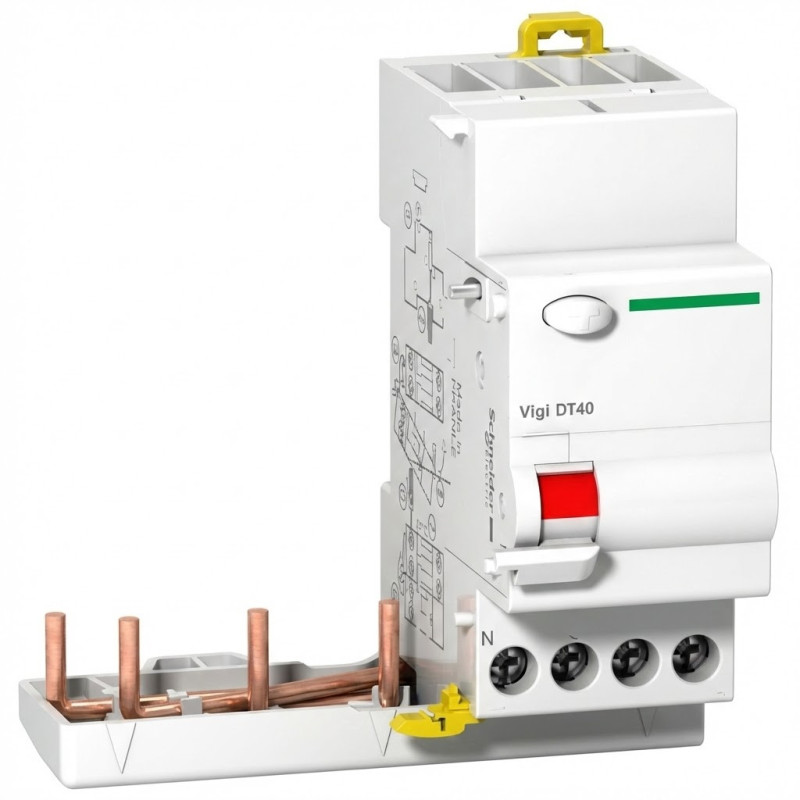

Le bloc différentiel ProDis Vigi DT40 est une solution de sécurité électrique essentielle, conçue spécifiquement pour les installations critiques nécessitant une surveillance quadripolaire rigoureuse. Sa configuration 3P+N et son seuil de déclenchement de 300 mA en font l'outil idéal pour la protection des biens et la prévention des risques d'incendie d'origine électrique dans les environnements industriels et tertiaires lourds. Il s'intègre parfaitement aux réseaux triphasés de 415V, garantissant une réactivité immédiate et une conformité aux standards de sécurité les plus exigeants.
Points Forts
Protection Quadripolaire (3P+N) : Assure une coupure simultanée des trois phases et du neutre, indispensable pour la gestion et la sécurisation des systèmes d’alimentation triphasée complexes.
Haute Capacité Nominale : Supporte un courant nominal de 25 Ampères, permettant son intégration efficace dans des tableaux de distribution de puissance moyenne.
Sécurité des Installations (300 mA) : Son seuil de sensibilité élevé est optimisé pour la protection différentielle des installations générales, réduisant significativement les risques de dommages matériels liés aux défauts d'isolement prolongés.
Réactivité Instantanée : Le déclenchement instantané assure une interruption immédiate du circuit en cas de détection de défaut sinusoïdal (Type AC), minimisant l'exposition au danger.
Spécifications Techniques
Le bloc différentiel ProDis Vigi DT40 est caractérisé par sa robustesse et sa précision pour la protection des réseaux. Il est spécifiquement dimensionné pour une utilisation quadripolaire (3P+N), gérant un courant nominal maximal de 25 Ampères. Ce dispositif opère sur une large plage de tension nominale, couvrant à la fois les réseaux monophasés 230V et triphasés 415V. Son élément différentiel est calibré à une sensibilité de 300 milliampères, assurant une protection efficace contre les défauts à la terre. Étant de type AC, il est optimisé pour la détection exclusive des composantes sinusoïdales alternatives. De plus, son mécanisme est strictement instantané, sans temporisation, afin de garantir une coupure ultrarapide de l'alimentation dès l'apparition d'un défaut.
Modèle : ProDis Vigi DT40 si
Fonction : Bloc différentiel
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Courant Détecté : Type A (AC et pulsé DC)
Délai de Déclenchement : Instantané
Tension Nominale (Un) : 230 - 415 V
Type de produit : Disjoncteur modulaire
Série/Modèle : Prodis DT40
Fonction de protection : Contre les surcharges et les courts-circuits
Configuration des pôles : Unipolaire + Neutre (1P+N)
Intensité nominale (In) : 20 Ampères (20A)
Courbe de déclenchement : Courbe C
Tension assignée : Conforme aux standards de distribution résidentielle et tertiaire...
ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA – 415 VCA)
Tension Opérationnelle (Ue) : 230 VCA à 240 VCA (Ph/N) / 400 VCA à 415 VCA (Ph/Ph)
Tension de tenue aux chocs (Uimp) : 4 kV
Fréquence de Fonctionnement...
ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 V CA – 415 V CA)
Tension Opérationnelle Nominale (Ue) : 400 V CA – 415 V CA (P-P)
Tension Nominale de Tenue aux Chocs (Uimp) : 4 kV
Fréquence de Fonctionnement : 50...
Modèle : Prodis DT40
Type de Produit : Disjoncteur Magnéto-Thermique
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : Courbe C
Fonction : Protection contre les surcharges et les courts-circuits
Domaine d'Application : Circuits électriques domestiques et tertiaires
Nom du Produit : ProDis Vigi DT40 si
Fonction : Bloc Différentiel Additif (RCD)
Configuration des Pôles : Tétrapolaire (3P+N)
Courant Nominal (In) : 25A
Sensibilité Nominale (IΔn) : 300mA
Type de Détection : Type A (AC et courant continu pulsé)
Tension Nominale d'Emploi : 230V à 415V AC
Immunité : Haute Immunité (Technologie 'si' / Super Immunisé)...
Type de Produit : Bloc Différentiel (Vigi)
Série : ProDis Vigi DT40
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 25 A
Sensibilité Différentielle (IΔn) : 30 mA
Caractéristique de Déclenchement : Instantané
Type de Détection de Courant : Type AC
Tension Nominale (Un) : 230 Vca
Type de Produit : Disjoncteur Miniature de Basse Tension (MCB)
Configuration : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (à 230/240 VCA)
Tension Nominale d'Emploi (Ue) : 230 VCA à 240 VCA (P/N) / 400 VCA à 415 VCA (P/P)
Fréquence : 50 Hz
Tension de Tenue aux Chocs (Uimp) : 4 kV...
Type de Produit : Bloc Différentiel
Modèle : ProDis vigi DT40
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 30mA
Type de Courant Détecté : Type AC (Alternatif sinusoïdal)
Temps de Déclenchement : Instantané
Tension Nominale : 400-415 Vca
Type de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 32 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA - 415 VCA)
Tension de Fonctionnement (Ue) Phase-Neutre : 230 VCA à 240 VCA
Tension de Fonctionnement (Ue) Phase-Phase : 400 VCA à 415 VCA
Tension Nominale de...
Type de Produit : Disjoncteur modulaire
Gamme : Prodis DT40
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : Courbe C
Fonction de Protection : Magnéto-thermique (Surcharge et Court-circuit)
