Solution de Protection Homopolaire Haute Performance pour Circuits Monophasés
Pourquoi choisir ce produit ?

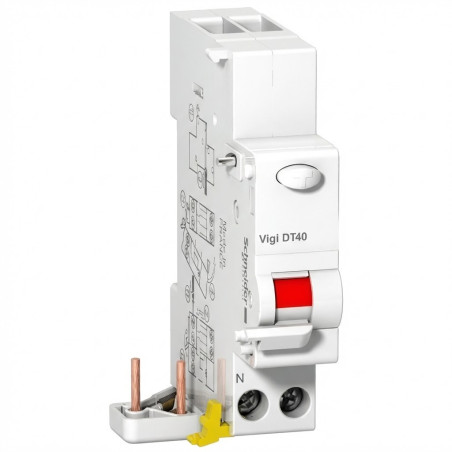

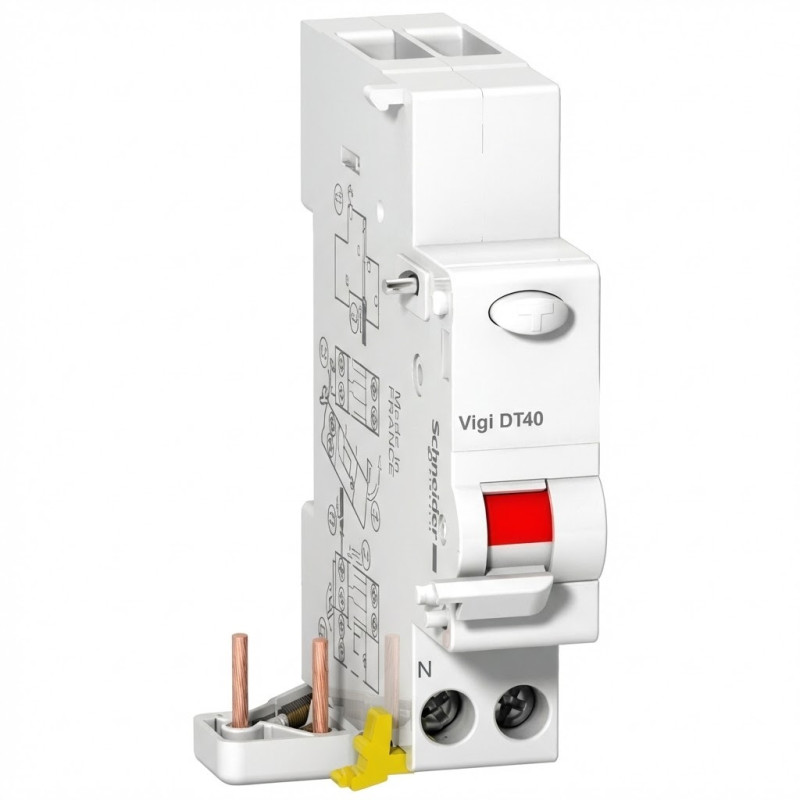

Le bloc différentiel ProDis Vigi DT40 est conçu pour garantir une sécurité électrique sans compromis sur les installations monophasées (230Vca). Ce dispositif est essentiel pour la protection des personnes et la prévention des risques d'incendie liés aux défauts d'isolement. Sa performance repose sur une détection de type AC, optimisée pour les courants de fuite sinusoïdaux, et un déclenchement instantané, assurant une interruption immédiate du circuit en cas de défaut. Il s'agit d'une composante critique pour les tableaux de distribution nécessitant une conformité stricte aux exigences normatives de protection différentielle à haute sensibilité (30mA).
Points Forts
Protection Essentielle (30mA) : Assure la sécurité des utilisateurs en répondant aux seuils de protection imposés contre les contacts indirects.
Réactivité Instantanée : Garantit une coupure du circuit sans temporisation, minimisant l'exposition au risque électrique.
Conformité AC Standard : Parfaitement adapté à la détection des défauts résiduels de forme d'onde sinusoïdale sur les réseaux électriques domestiques et tertiaires courants.
Architecture 1P+N Robuste : Conçu pour une intégration facile dans les systèmes monophasés, supportant une intensité nominale de 25A.
Spécifications Techniques
Ce dispositif est un bloc différentiel (Vigi) de la gamme DT40, spécifiquement architecturé en format bipolaire (1 Pôle + Neutre, ou 1P+N), destiné à fonctionner sur une tension nominale de 230 Volts en courant alternatif (230Vca). Il est calibré pour une intensité nominale de service de 25 Ampères (25A). Sa fonction principale est la protection différentielle de haute sensibilité, assurée par un courant différentiel résiduel assigné (IΔn) de 30 milliampères (30mA). Le mécanisme de détection est classé de type AC, ce qui signifie qu'il est spécifiquement conçu pour réagir aux composantes sinusoïdales du courant de fuite. Il se distingue par un temps de réponse instantané, garantissant une action immédiate lors de la détection d'un défaut.
Type de Produit : Disjoncteur modulaire
Gamme : Prodis DT40
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : Courbe C
Fonction de Protection : Magnéto-thermique (Surcharge et Court-circuit)
Type de Produit : Bloc Différentiel
Modèle : ProDis vigi DT40
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 30mA
Type de Courant Détecté : Type AC (Alternatif sinusoïdal)
Temps de Déclenchement : Instantané
Tension Nominale : 400-415 Vca
Type de Produit : Bloc différentiel Vigi
Référence Modèle : ProDis DT40
Configuration Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 40 A
Sensibilité Différentielle (IΔn) : 30 mA
Caractéristique de Coupure : Instantané
Type de Détection : AC (Courant alternatif sinusoïdal)
Tension Nominale : 230 Vca
