Protection Différentielle Instantanée pour Circuits Triphasés Critiques
Pourquoi choisir ce produit ?
Le ProDis Vigi DT40 est conçu pour les installations électriques professionnelles et industrielles exigeant une surveillance constante et une réaction immédiate face aux défauts d’isolement. Intégré à un disjoncteur approprié, ce bloc différentiel garantit une protection fiable des personnes contre les contacts indirects, et une sécurité optimale des équipements en limitant les risques d'incendie d'origine électrique. Sa conception triphasée plus neutre (3P+N) le rend indispensable pour la sécurisation des tableaux de distribution alimentant des charges équilibrées et déséquilibrées fonctionnant sous haute tension.
Points Forts
Couverture Triphasée Complète (3P+N) : Assure une protection efficace sur les réseaux triphasés 400V, y compris le neutre, crucial pour les systèmes industriels complexes.
Sensibilité Optimale (300mA) : Idéal pour la protection des équipements et la prévention des risques d'incendie, offrant un niveau de sécurité supérieur aux protections de tête de ligne classiques.
Déclenchement Instantané : Réduit au minimum le temps de réponse aux courants de fuite, garantissant une coupure rapide du circuit pour une sécurité maximale des biens et des infrastructures.
Type AC : Spécialement calibré pour détecter les défauts de courant alternatif sinusoïdal, couvrant la vaste majorité des défauts d'isolement dans les applications standard.
Spécifications Techniques
Le bloc différentiel ProDis Vigi DT40 est calibré pour un courant nominal (calibre) de 40 Ampères et est compatible avec les réseaux de tension 230-415 Volts. Il offre une protection 3P+N, permettant l'intégration à des systèmes triphasés nécessitant la surveillance du conducteur neutre. Ce dispositif se distingue par une haute sensibilité de 300 milliampères, destinée principalement à la protection des équipements et à la prévention des incendies. Classé Type AC, il assure la détection des composantes alternatives sinusoïdales des courants de défaut à la terre. Son mécanisme d'action est strictement instantané, assurant une coupure immédiate dès que le courant de fuite dépasse le seuil de sensibilité défini.
Nom du Produit : Prodis DT40
Type : Disjoncteur Miniature (MCB)
Configuration : 3P+N (3 Pôles Protégés)
Courant Nominal (In) : 25 A
Courbe de Déclenchement : D
Pouvoir de Coupure Court-Circuit (Icn) : 6 kA (à 400 VCA - 415 VCA)
Tension Opérationnelle (Ue) : 400 VCA à 415 VCA (Phase-Phase)
Tension de Tenue aux Chocs (Uimp) : 4 kV
Fréquence de...
Type de Produit : Disjoncteur Miniature de Basse Tension (MCB)
Configuration : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (à 230/240 VCA)
Tension Nominale d'Emploi (Ue) : 230 VCA à 240 VCA (P/N) / 400 VCA à 415 VCA (P/P)
Fréquence : 50 Hz
Tension de Tenue aux Chocs (Uimp) : 4 kV...
Type de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 32 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA - 415 VCA)
Tension de Fonctionnement (Ue) Phase-Neutre : 230 VCA à 240 VCA
Tension de Fonctionnement (Ue) Phase-Phase : 400 VCA à 415 VCA
Tension Nominale de...
Modèle : ProDis Vigi DT40 si
Fonction : Bloc différentiel
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Courant Détecté : Type A (AC et pulsé DC)
Délai de Déclenchement : Instantané
Tension Nominale (Un) : 230 - 415 V

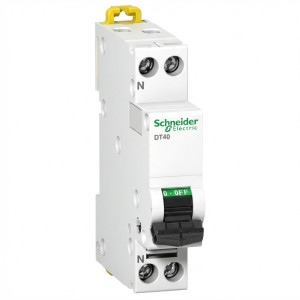

Modèle : Prodis DT40
Type de Produit : Disjoncteur Magnéto-Thermique
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : Courbe C
Fonction : Protection contre les surcharges et les courts-circuits
Domaine d'Application : Circuits électriques domestiques et tertiaires
Type de Produit : Bloc différentiel (Vigi)
Nombre de Pôles : 3P+N (Quadripolaire)
Courant Nominal (In) : 25 A
Sensibilité Nominale (IΔn) : 300 mA
Type de Détection Différentielle : Type AC
Mode de Déclenchement : Instantané
Tension Nominale (Un) : 230-415 V
Marque / Série : Prodis Vigi DT40
Fonction : Bloc Différentiel
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection de Défaut : Type A (AC et courant continu pulsé)
Temps de Déclenchement : Instantané
Tension Nominale d'Utilisation : 230 VCA
ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 V CA – 415 V CA)
Tension Opérationnelle Nominale (Ue) : 400 V CA – 415 V CA (P-P)
Tension Nominale de Tenue aux Chocs (Uimp) : 4 kV
Fréquence de Fonctionnement : 50...
Nom du Produit : ProDis Vigi DT40 si
Fonction : Bloc Différentiel Additif (RCD)
Configuration des Pôles : Tétrapolaire (3P+N)
Courant Nominal (In) : 25A
Sensibilité Nominale (IΔn) : 300mA
Type de Détection : Type A (AC et courant continu pulsé)
Tension Nominale d'Emploi : 230V à 415V AC
Immunité : Haute Immunité (Technologie 'si' / Super Immunisé)...
Type de Produit : Disjoncteur modulaire
Gamme : Prodis DT40
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : Courbe C
Fonction de Protection : Magnéto-thermique (Surcharge et Court-circuit)
Type de Produit : Bloc Différentiel
Modèle : ProDis vigi DT40
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 30mA
Type de Courant Détecté : Type AC (Alternatif sinusoïdal)
Temps de Déclenchement : Instantané
Tension Nominale : 400-415 Vca
ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA – 415 VCA)
Tension Opérationnelle (Ue) : 230 VCA à 240 VCA (Ph/N) / 400 VCA à 415 VCA (Ph/Ph)
Tension de tenue aux chocs (Uimp) : 4 kV
Fréquence de Fonctionnement...
79 000 F CFATTC
79 000 F CFAHT
En stock. Livré sous 24 à 72H

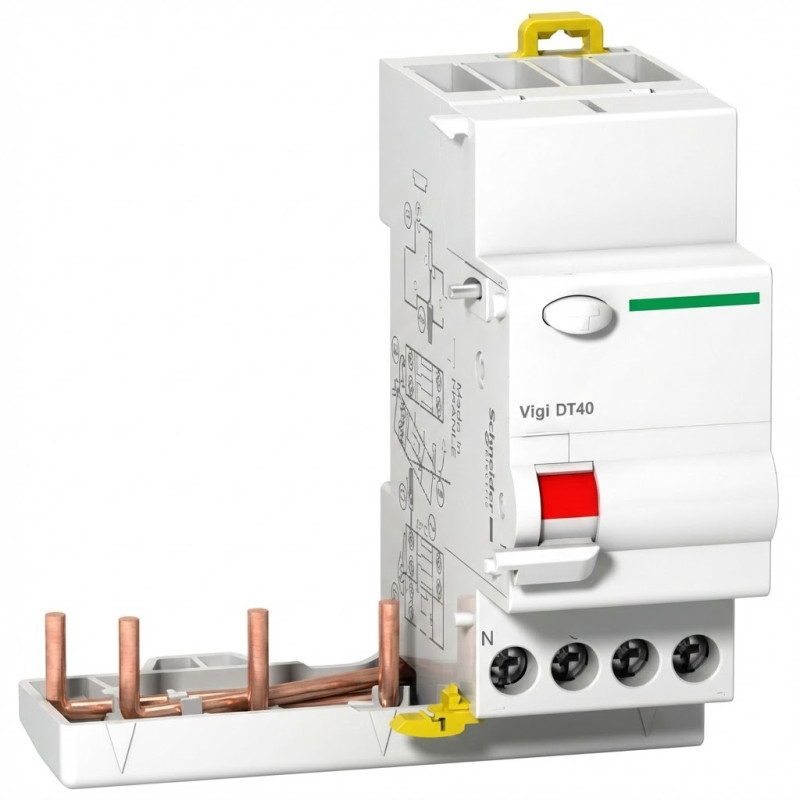

Modèle : ProDis Vigi DT40
Type de Produit : Bloc différentiel (Vigi)
Configuration du Pôle : 3P+N (Tripolaire + Neutre)
Courant Nominal (Calibre) : 40A
Sensibilité Différentielle (Idn) : 300mA
Action : Instantané
Type de Protection : AC (Courant de défaut alternatif sinusoïdal)
