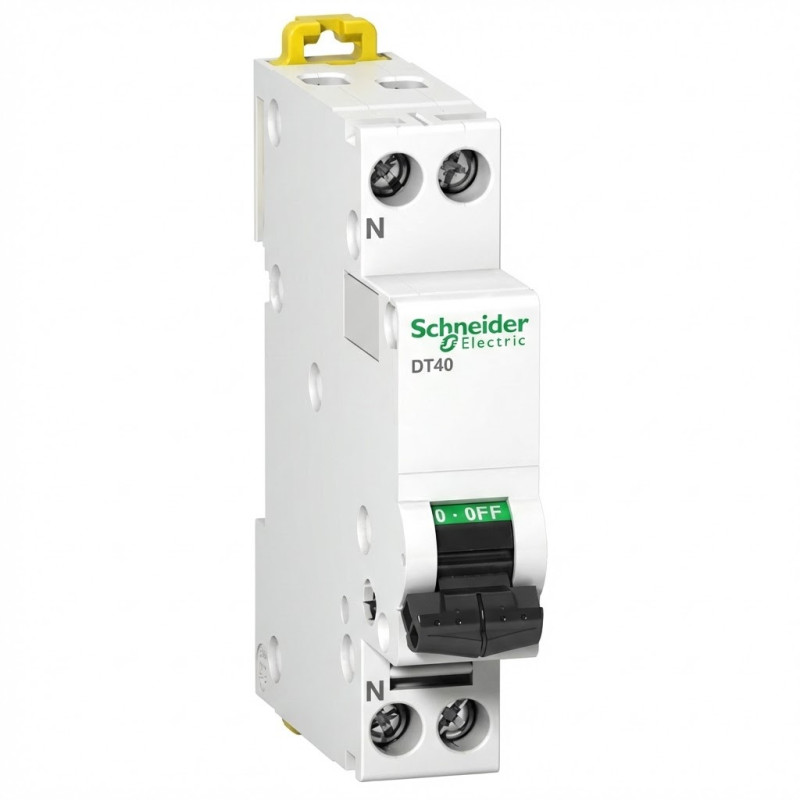

Disjoncteur miniature DPN Prodis DT40 - 1P+N - 32A - courbe C - SCHNEIDER - A9N21028

Disjoncteur Miniature (MCB) Acti9 ProDis DT40

Solution de protection monophasée 1P+N haute performance pour environnements critiques

Pourquoi choisir ce produit ?

Le disjoncteur miniature ProDis DT40 est spécifiquement conçu pour assurer une protection infaillible des circuits contre les courts-circuits et les surcharges de courant dans les installations résidentielles et tertiaires de petite taille. Sa conception technique avancée lui confère une robustesse exceptionnelle et une conformité complète aux normes industrielles (EN/IEC 60898-1) et résidentielles (EN/IEC 60947-2). Adapté à l'isolement dans le secteur industriel, le DT40 est un composant essentiel pour garantir la continuité de service et la sécurité des personnes et des équipements.

Points Forts

• Sécurité d'Isolation Avancée (Visisafe) : La bande verte Visisafe garantit l'ouverture physique des contacts, permettant des procédures de maintenance en aval avec une sécurité maximale.
• Haute Capacité de Coupure : Offre un pouvoir nominal de coupure de court-circuit de 6 kA sous des tensions opérationnelles de 230 VCA à 240 VCA, assurant la résilience du système en cas de défaut majeur.
• Dualité Normative : Conforme simultanément aux exigences IEC 60898-1 et IEC 60947-2, attestant de son aptitude pour des applications à la fois industrielles et résidentielles.
• Durabilité Extrême : Présente une endurance électrique de 10 000 cycles et une endurance mécanique de 20 000 cycles, garantissant une longévité maximale et une maintenance minimale.

Spécifications Techniques

Le ProDis DT40 est un disjoncteur miniature de basse tension (MCB) configuré en 1 pôle protégé plus neutre (1P+N), capable de gérer un courant nominal de 32 A selon la courbe de déclenchement C. Il assure un pouvoir nominal de coupure de court-circuit (Icn) de 6 kA entre 230 VCA et 240 VCA, conformément à la norme IEC 60947-2. La plage de tension de fonctionnement nominale (Ue) couvre 230 VCA à 240 VCA entre phase et neutre, et s'étend de 400 VCA à 415 VCA entre phases, avec une fréquence standard de 50 Hz. Sa tension nominale de tenue aux chocs (Uimp) est spécifiée à 4 kV. Conçu pour un montage sur rail DIN, ce dispositif présente une faible encombrement de 2 espacements de 9 mm, soit une largeur totale de 18 mm pour des dimensions globales de (l) 18 mm x (H) 81 mm x (P) 78 mm, et un poids plume de 115 g. Le disjoncteur affiche un degré de protection IP20 selon la norme CEI 60529, montant à IP40 une fois intégré dans son boîtier. Il maintient une performance optimale dans une plage de température de fonctionnement étendue allant de -25 °C à 70 °C, avec un degré de pollution de 3.
