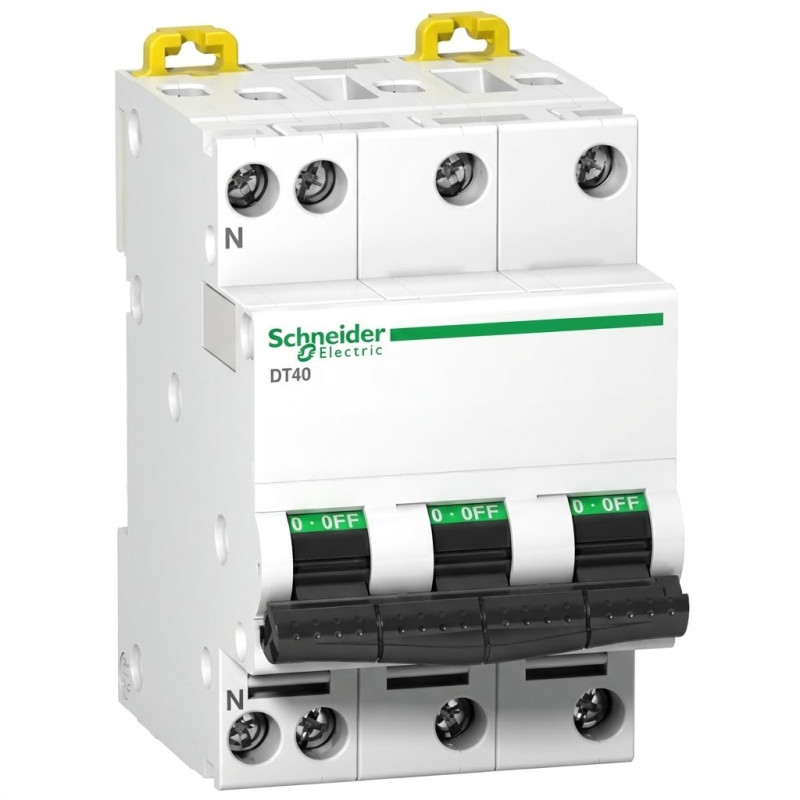

Le Disjoncteur Miniature (MCB) Prodis DT40 est une solution de protection de circuit de basse tension conçue pour offrir une sécurité maximale dans les environnements résidentiels exigeants et les installations industrielles légères. Sa configuration tétrapolaire (3P+N), associée à une capacité de coupure élevée de 6 kA, garantit la fiabilité face aux défauts de court-circuit et aux surcharges de courant sévères. Le DT40 est spécifiquement calibré avec une courbe de déclenchement D, le rendant idéal pour la protection des charges avec des courants d'appel transitoires importants, tels que les transformateurs ou les moteurs. Ce produit est entièrement conforme aux normes industrielles EN/IEC 60898-1 et IEC 60947-2, assurant son intégration parfaite dans tout système nécessitant un haut niveau de performance et de conformité réglementaire.
Points Forts
Capacité de Coupure Élevée : Pouvoir nominal de coupure de court-circuit de 6 kA à 400/415 VCA, garantissant une rupture fiable du courant de défaut.
Protection Tétrapolaire Optimisée : Configuration 3P+N avec 3 pôles protégés pour une surveillance complète des circuits triphasés avec neutre.
Courbe D Spécifique : Caractéristique de déclenchement adaptée aux applications générant des courants d’enclenchement élevés, évitant les déclenchements intempestifs.
Sécurité Visisafe : La bande verte Visisafe assure l'ouverture physique visible des contacts, permettant des opérations de maintenance en aval sous haute sécurité.
Durabilité Industrielle : Endurance mécanique certifiée à 20 000 cycles et endurance électrique à 10 000 cycles, garantissant une longévité opérationnelle exceptionnelle.
Spécifications Techniques
Ce disjoncteur est certifié selon les standards EN/IEC 60898-1 et EN/IEC 60947-2. Il opère avec un courant nominal (In) de 25 A et une fréquence de 50 Hz. Sa tension opérationnelle nominale (Ue) varie de 230 VCA à 240 VCA pour la phase à neutre, et de 400 VCA à 415 VCA pour la phase à phase. La tenue nominale aux chocs (Uimp) atteint 4 kV. Le DT40 est conçu pour un montage sur rail DIN modulaire, présentant une largeur de 6 espacements de 9 mm. Ses dimensions sont de 54 mm de largeur, 81 mm de hauteur et 78 mm de profondeur, pour un poids de 322 g. Il offre un degré de protection IP20 aux bornes et IP40 lorsqu'il est installé dans un boîtier, avec un degré de pollution de 3. Le fonctionnement est garanti sur une plage de température de -25 °C à 70 °C, avec une température de stockage admissible allant jusqu'à -40 °C.
