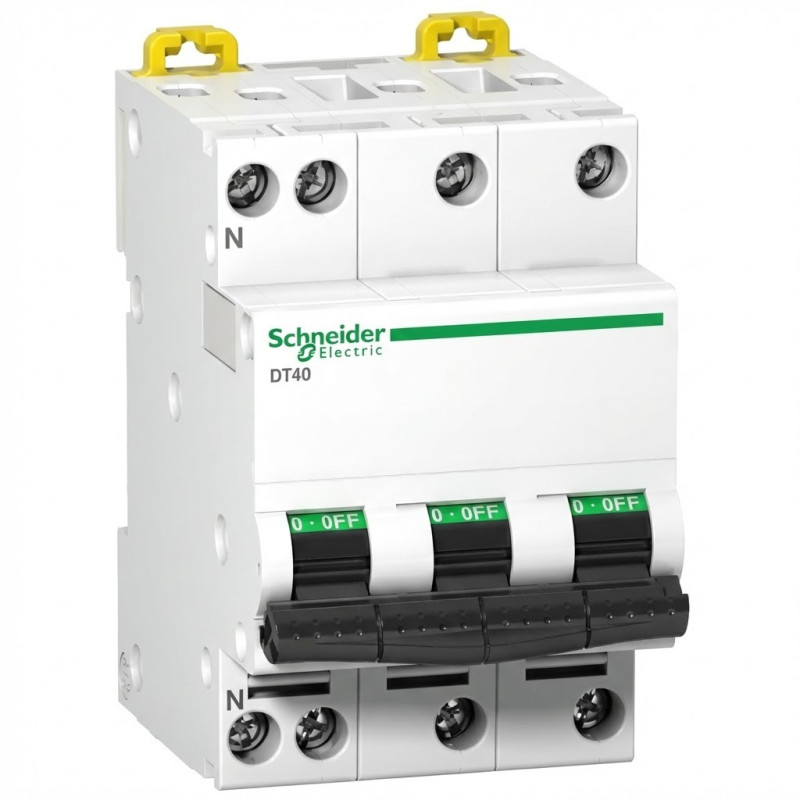

Disjoncteur miniature Prodis DT40 - 3P+N - 32A - courbe D - 6kA - SCHNEIDER - A9N21078

Disjoncteur Miniature Basse Tension ProDis DT40 3P+N 32A

Performance 6 kA en courbe D pour la protection des circuits critiques

Pourquoi choisir ce produit ?

Le ProDis DT40 est conçu spécifiquement pour répondre aux exigences rigoureuses des installations résidentielles de grande taille et des petits environnements industriels nécessitant une protection haute performance. Ce disjoncteur miniature (MCB) garantit une protection fiable contre les surcharges et les courts-circuits, tout en offrant une capacité d'isolement conforme aux standards industriels (IEC/EN 60898-1). Sa capacité de coupure nominale élevée et sa courbe de déclenchement D le rendent idéal pour la protection des charges avec des pics de courant importants à l'allumage.

Points Forts

• Capacité de Coupure Élevée : Le pouvoir nominal de coupure de court-circuit s'établit à 6 kA sous des tensions triphasées comprises entre 400 VCA et 415 VCA, assurant une sécurité maximale en cas de défaillance majeure du circuit.
• Conformité Normative Double : Certifié selon la norme industrielle IEC 60947-2 et la norme résidentielle EN/IEC 60898-1, permettant son intégration dans des applications variées nécessitant un niveau de certification strict.
• Sécurité d'Isolation Visisafe : La bande verte Visisafe garantit l'ouverture physique visible des contacts, offrant une procédure de maintenance en aval totalement sécurisée et conforme à la norme d'isolement (IEC/EN 60898-1).
• Résilience Opérationnelle Supérieure : Conçu pour une longévité maximale, le DT40 affiche une endurance électrique de 10 000 cycles et une robustesse mécanique de 20 000 cycles.

Spécifications Techniques

Ce disjoncteur est configuré en 3P+N, avec trois pôles protégés, et présente un courant nominal de 32 A (In) avec une courbe de déclenchement D. Le système est calibré pour une fréquence de fonctionnement standard de 50 Hz. La tension nominale de fonctionnement (Ue) est de 230 VCA à 240 VCA en configuration phase à neutre, et de 400 VCA à 415 VCA en configuration phase à phase. Sa résistance aux perturbations transitoires est assurée par une tension nominale de tenue aux chocs (Uimp) de 4 kV. Pour l'installation, le DT40 est conçu pour un montage sur rail DIN, occupant une largeur de 6 espacements de 9 mm, soit 54 mm au total. L'appareil, de couleur blanche (RAL9003), présente des dimensions physiques de 54 mm de largeur, 81 mm de hauteur et 78 mm de profondeur, pour un poids de 322 grammes. Il présente un degré de pollution de 3. Le produit assure un degré de protection IP20 en façade et IP40 lorsqu'il est monté dans un boîtier. Ses plages thermiques étendues lui permettent de fonctionner entre -25 °C et 70 °C, avec une température de stockage admissible entre -40 °C et 70 °C.
