Module de sécurité différentielle haute fiabilité pour réseaux 400V triphasés
Pourquoi choisir ce produit ?

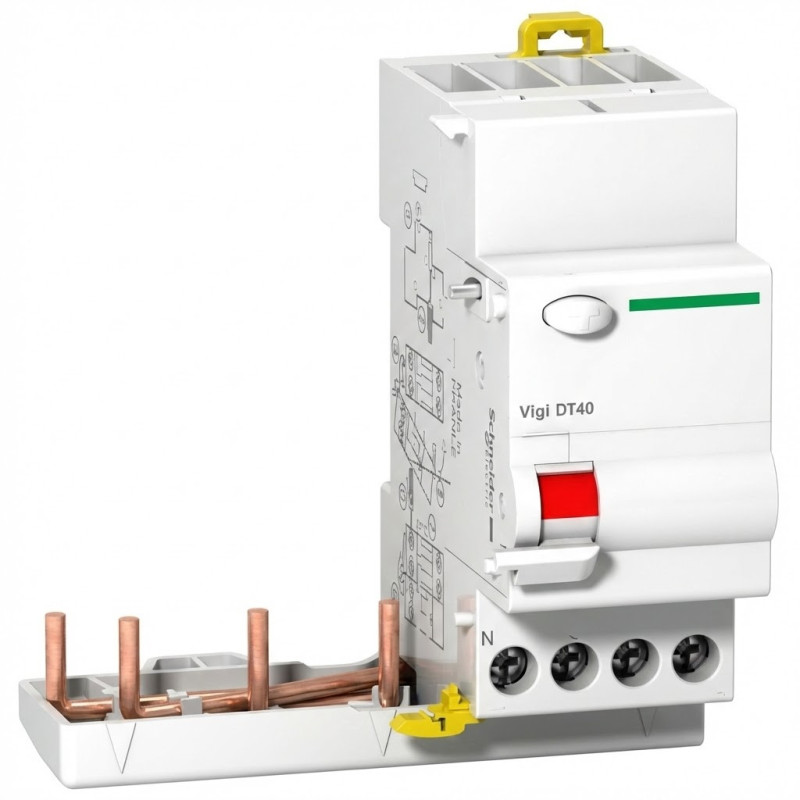

Le bloc différentiel ProDis vigi DT40 est conçu spécifiquement pour assurer la protection optimale des installations électriques industrielles et commerciales exploitant des réseaux triphasés (3P+N). Sa conception garantit une détection rapide et fiable des courants de fuite à la terre, indispensables pour la sécurité des personnes et la prévention des dommages matériels. Certifié pour les tensions nominales standard de 400-415 Vca, ce module s'intègre parfaitement aux systèmes nécessitant une protection différentielle de 30 mA, conforme aux exigences normatives strictes en matière de sécurité électrique.
Points Forts
Sécurité des Personnes (30 mA) : La très haute sensibilité de 30 milliampères assure un déclenchement instantané dès la détection d'un courant de fuite dangereux, offrant une protection maximale contre les chocs électriques.
Compatibilité Triphasée (3P+N) : Spécialement calibré pour les configurations à trois phases plus neutre, garantissant une surveillance complète de l'intégrité du circuit dans les applications à forte puissance.
Courant Nominal Robuste (25 A) : Adapté pour la gestion des circuits de distribution standard dans les environnements tertiaires ou légers industriels.
Type AC Standard : Conçu pour réagir aux composantes alternatives (ca) des défauts, répondant à la majorité des exigences de protection contre les fuites à la terre.
Spécifications Techniques
Le bloc différentiel ProDis vigi DT40 est un dispositif de sécurité de Type AC, caractérisé par sa capacité à opérer sur des réseaux à courant alternatif de 400 à 415 Volts (Vca). Sa configuration 3P+N le destine aux applications triphasées exigeantes. Il présente un courant nominal assigné de 25 Ampères et une sensibilité nominale différentielle très précise de 30 milliampères (IΔn). Le déclenchement est strictement instantané, assurant une coupure immédiate du circuit en cas de défaut. Cette rapidité d’action est cruciale pour minimiser le risque de lésion corporelle ou de dommage sur l’équipement connecté.
Type de Produit : Bloc Différentiel
Modèle : ProDis vigi DT40
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 30mA
Type de Courant Détecté : Type AC (Alternatif sinusoïdal)
Temps de Déclenchement : Instantané
Tension Nominale : 400-415 Vca

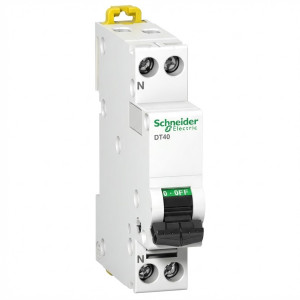

Modèle : Prodis DT40
Type de Produit : Disjoncteur Magnéto-Thermique
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : Courbe C
Fonction : Protection contre les surcharges et les courts-circuits
Domaine d'Application : Circuits électriques domestiques et tertiaires
Nom du Produit : Prodis DT40
Type : Disjoncteur Miniature (MCB)
Configuration : 3P+N (3 Pôles Protégés)
Courant Nominal (In) : 25 A
Courbe de Déclenchement : D
Pouvoir de Coupure Court-Circuit (Icn) : 6 kA (à 400 VCA - 415 VCA)
Tension Opérationnelle (Ue) : 400 VCA à 415 VCA (Phase-Phase)
Tension de Tenue aux Chocs (Uimp) : 4 kV
Fréquence de...
Type de Produit : Bloc différentiel Vigi
Référence Modèle : ProDis DT40
Configuration Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 40 A
Sensibilité Différentielle (IΔn) : 30 mA
Caractéristique de Coupure : Instantané
Type de Détection : AC (Courant alternatif sinusoïdal)
Tension Nominale : 230 Vca

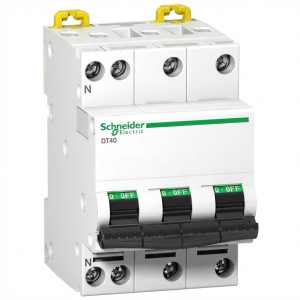

ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 V CA – 415 V CA)
Tension Opérationnelle Nominale (Ue) : 400 V CA – 415 V CA (P-P)
Tension Nominale de Tenue aux Chocs (Uimp) : 4 kV
Fréquence de Fonctionnement : 50...
Type de Produit : Bloc Différentiel (Vigi)
Série : ProDis Vigi DT40
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 25 A
Sensibilité Différentielle (IΔn) : 30 mA
Caractéristique de Déclenchement : Instantané
Type de Détection de Courant : Type AC
Tension Nominale (Un) : 230 Vca
Type de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 32 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA - 415 VCA)
Tension de Fonctionnement (Ue) Phase-Neutre : 230 VCA à 240 VCA
Tension de Fonctionnement (Ue) Phase-Phase : 400 VCA à 415 VCA
Tension Nominale de...
Marque / Série : Prodis Vigi DT40
Fonction : Bloc Différentiel
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection de Défaut : Type A (AC et courant continu pulsé)
Temps de Déclenchement : Instantané
Tension Nominale d'Utilisation : 230 VCA
Type de Produit : Bloc différentiel (Vigi)
Nombre de Pôles : 3P+N (Quadripolaire)
Courant Nominal (In) : 25 A
Sensibilité Nominale (IΔn) : 300 mA
Type de Détection Différentielle : Type AC
Mode de Déclenchement : Instantané
Tension Nominale (Un) : 230-415 V
Nom du Produit : ProDis Vigi DT40 si
Fonction : Bloc Différentiel Additif (RCD)
Configuration des Pôles : Tétrapolaire (3P+N)
Courant Nominal (In) : 25A
Sensibilité Nominale (IΔn) : 300mA
Type de Détection : Type A (AC et courant continu pulsé)
Tension Nominale d'Emploi : 230V à 415V AC
Immunité : Haute Immunité (Technologie 'si' / Super Immunisé)...
Type de produit : Disjoncteur modulaire
Série/Modèle : Prodis DT40
Fonction de protection : Contre les surcharges et les courts-circuits
Configuration des pôles : Unipolaire + Neutre (1P+N)
Intensité nominale (In) : 20 Ampères (20A)
Courbe de déclenchement : Courbe C
Tension assignée : Conforme aux standards de distribution résidentielle et tertiaire...
