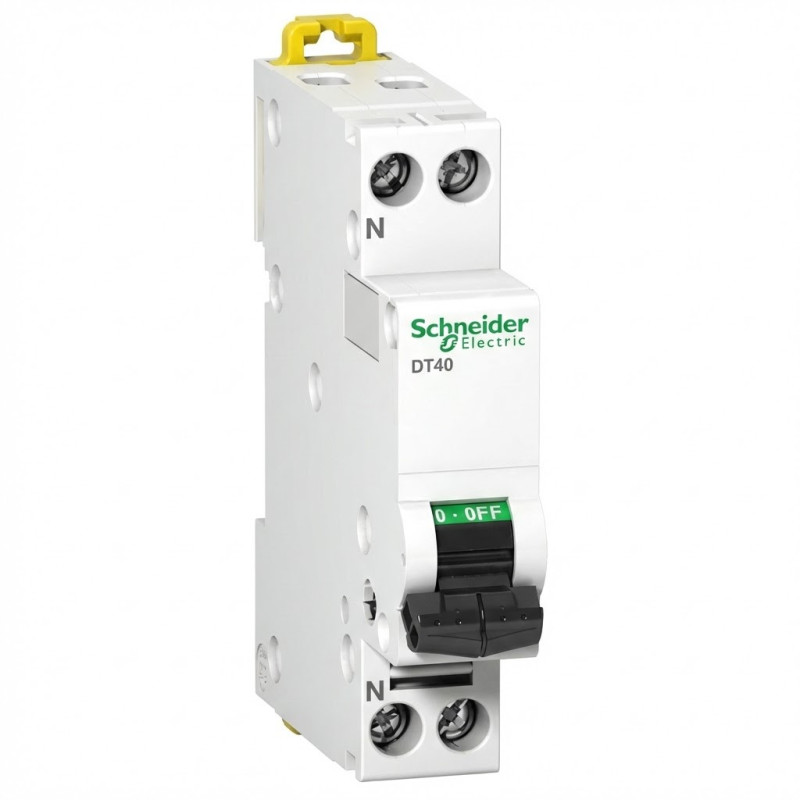

Disjoncteur miniature DPN Prodis DT40 - 1P+N - 40A - courbe C - SCHNEIDER - A9N21029

Prodis DT40 : Disjoncteur Miniature Modulaire 1P+N 40A, Courbe C

Solution de Basse Tension Modulaire Haute Performance pour Systèmes Résidentiels et Industriels Légers

Pourquoi choisir ce produit ?

Le Prodis DT40 est un disjoncteur miniature (MCB) conçu pour répondre aux exigences rigoureuses des installations modernes, des bâtiments résidentiels aux structures industrielles de petite taille. Il assure une protection optimale des circuits contre les courts-circuits et les surcharges de courant. Grâce à sa conformité double (EN/IEC 60898-1 pour le résidentiel et EN/IEC 60947-2 pour l'industriel), il offre une fiabilité de pointe, certifiant à la fois la sécurité opérationnelle et la facilité de maintenance grâce à des dispositifs de sécurité intégrés cruciaux pour les DSI et les ingénieurs d'installation.

Points Forts

• Pouvoir de Coupure Élevé : Capacité nominale de coupure de court-circuit (Icn) de 6 kA sous 230 VCA à 240 VCA, garantissant une interruption rapide et fiable des défauts majeurs conformément à la norme IEC 60947-2.
• Sécurité Visisafe : Intégration d'une bande verte Visisafe qui confirme visuellement l'ouverture physique des contacts, autorisant ainsi des procédures de maintenance en aval sans risque résiduel.
• Longévité Exceptionnelle : Conçu pour une durabilité maximale avec une endurance électrique atteignant 10 000 cycles et une robustesse mécanique certifiée à 20 000 cycles.
• Configuration Polyvalente : Modèle 1 Pôle + Neutre (1P+N) avec pôle protégé, adapté à la protection contre les surcharges et idéal pour les fonctions d'isolement dans l'environnement industriel selon IEC/EN 60898-1.
• Montage Standardisé : Format compact sur rail DIN avec une largeur optimisée de 2 espacements de 9 mm, facilitant l'intégration modulaire dans les tableaux électriques existants.

Spécifications Techniques

Ce disjoncteur miniature Prodis DT40 est caractérisé par une configuration 1P+N avec un courant nominal de 40 A et une courbe de déclenchement de type C, le rendant parfaitement adapté à la protection contre les surcharges et les courts-circuits. Son pouvoir nominal de coupure de court-circuit (Icn) est établi à 6 kA entre 230 VCA et 240 VCA. Il opère avec une tension nominale d’emploi (Ue) de 230 VCA à 240 VCA (phase à neutre) et jusqu’à 400 VCA à 415 VCA (phase à phase), à une fréquence standard de 50 Hz. L'appareil est conforme aux normes EN/IEC 60898-1 et EN/IEC 60947-2. Il présente une tension nominale de tenue aux chocs (Uimp) de 4 kV. Physiquement, le module est conçu pour un montage sur rail DIN, affichant des dimensions de 18 mm de largeur, 81 mm de hauteur et 78 mm de profondeur, pour un poids plume de 115 g. Son enveloppe blanche (RAL9003) assure un degré de protection IP20 (seul) et IP40 lorsqu'installé dans un boîtier, avec un degré de pollution de 3, et supporte des environnements opérationnels variant de -25 °C à 70 °C.
