Maîtrise des circuits : Protection sélective et fiable pour les réseaux monophasés.
Pourquoi choisir ce produit ?

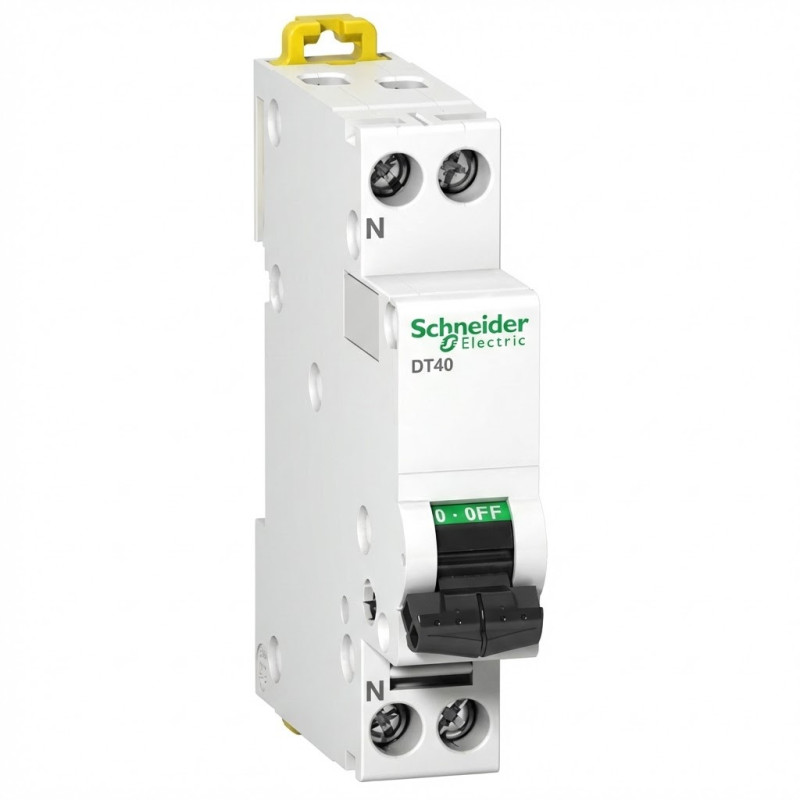

Le Prodis DT40 est une solution d'appareillage modulaire conçue pour garantir la sécurité électrique des installations résidentielles et tertiaires. Spécifiquement calibré pour les exigences d'une intensité nominale de 20A, ce disjoncteur assure une coupure immédiate et précise du circuit en cas de surcharge ou de court-circuit. Son architecture 1P+N répond parfaitement aux besoins des réseaux monophasés, garantissant non seulement la protection de la phase mais aussi la section visible du neutre, élément fondamental pour la maintenance et la conformité aux normes en vigueur (notamment la norme NF C 15-100).
Points Forts
Configuration 1P+N Optimisée : Assure une protection complète et simplifiée des circuits monophasés, réduisant l'encombrement dans le tableau électrique.
Protection Courbe C : Idéal pour les applications standard telles que les circuits de prises de courant ou certains appareils domestiques, offrant un déclenchement temporisé pour absorber les courants d'appel modérés.
Capacité 20A Robuste : Parfaitement adapté pour la gestion des circuits nécessitant une intensité plus élevée, garantissant la stabilité du réseau sous charge.
Installation Modulaire DIN : Facilité de montage et d'intégration rapide dans tous les tableaux de distribution normalisés.
Spécifications Techniques
Le disjoncteur Prodis DT40 est construit autour d'une architecture Unipolaire + Neutre (1P+N), offrant une protection contre les surintensités exclusivement sur le pôle phase, tout en assurant la coupure simultanée du neutre lors de l'actionnement. L'appareil est configuré pour une Intensité nominale (In) de 20 Ampères (20A). Il intègre la caractéristique de déclenchement de type Courbe C, ce qui signifie qu'il est optimisé pour un déclenchement magnétique rapide (entre 5 et 10 fois l'intensité nominale) face aux courts-circuits, tout en permettant la gestion des courants d'appel transitoires typiques des charges résistives ou légèrement inductives. Sa conception modulaire permet un raccordement aisé et sécurisé, assurant une durabilité opérationnelle dans des environnements exigeants.
Type de Produit : Bloc Différentiel
Modèle : ProDis vigi DT40
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 30mA
Type de Courant Détecté : Type AC (Alternatif sinusoïdal)
Temps de Déclenchement : Instantané
Tension Nominale : 400-415 Vca
Modèle : Prodis DT40
Type de Produit : Disjoncteur Magnéto-Thermique
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : Courbe C
Fonction : Protection contre les surcharges et les courts-circuits
Domaine d'Application : Circuits électriques domestiques et tertiaires
Type de Produit : Disjoncteur Miniature de Basse Tension (MCB)
Configuration : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (à 230/240 VCA)
Tension Nominale d'Emploi (Ue) : 230 VCA à 240 VCA (P/N) / 400 VCA à 415 VCA (P/P)
Fréquence : 50 Hz
Tension de Tenue aux Chocs (Uimp) : 4 kV...
ype de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA – 415 VCA)
Tension Opérationnelle (Ue) : 230 VCA à 240 VCA (Ph/N) / 400 VCA à 415 VCA (Ph/Ph)
Tension de tenue aux chocs (Uimp) : 4 kV
Fréquence de Fonctionnement...
Type de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 3P+N (3 pôles protégés)
Courant Nominal (In) : 32 A
Courbe de Déclenchement : D
Pouvoir de Coupure (Icu) : 6 kA (à 400 VCA - 415 VCA)
Tension de Fonctionnement (Ue) Phase-Neutre : 230 VCA à 240 VCA
Tension de Fonctionnement (Ue) Phase-Phase : 400 VCA à 415 VCA
Tension Nominale de...
Type de Produit : Bloc Différentiel (Vigi)
Série : ProDis Vigi DT40
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 25 A
Sensibilité Différentielle (IΔn) : 30 mA
Caractéristique de Déclenchement : Instantané
Type de Détection de Courant : Type AC
Tension Nominale (Un) : 230 Vca
Marque / Série : Prodis Vigi DT40
Fonction : Bloc Différentiel
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection de Défaut : Type A (AC et courant continu pulsé)
Temps de Déclenchement : Instantané
Tension Nominale d'Utilisation : 230 VCA
Modèle : ProDis Vigi DT40 si
Fonction : Bloc différentiel
Configuration des Pôles : 3P+N (Triphasé + Neutre)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Courant Détecté : Type A (AC et pulsé DC)
Délai de Déclenchement : Instantané
Tension Nominale (Un) : 230 - 415 V
Nom du Produit : ProDis Vigi DT40 si
Fonction : Bloc Différentiel Additif (RCD)
Configuration des Pôles : Tétrapolaire (3P+N)
Courant Nominal (In) : 25A
Sensibilité Nominale (IΔn) : 300mA
Type de Détection : Type A (AC et courant continu pulsé)
Tension Nominale d'Emploi : 230V à 415V AC
Immunité : Haute Immunité (Technologie 'si' / Super Immunisé)...
