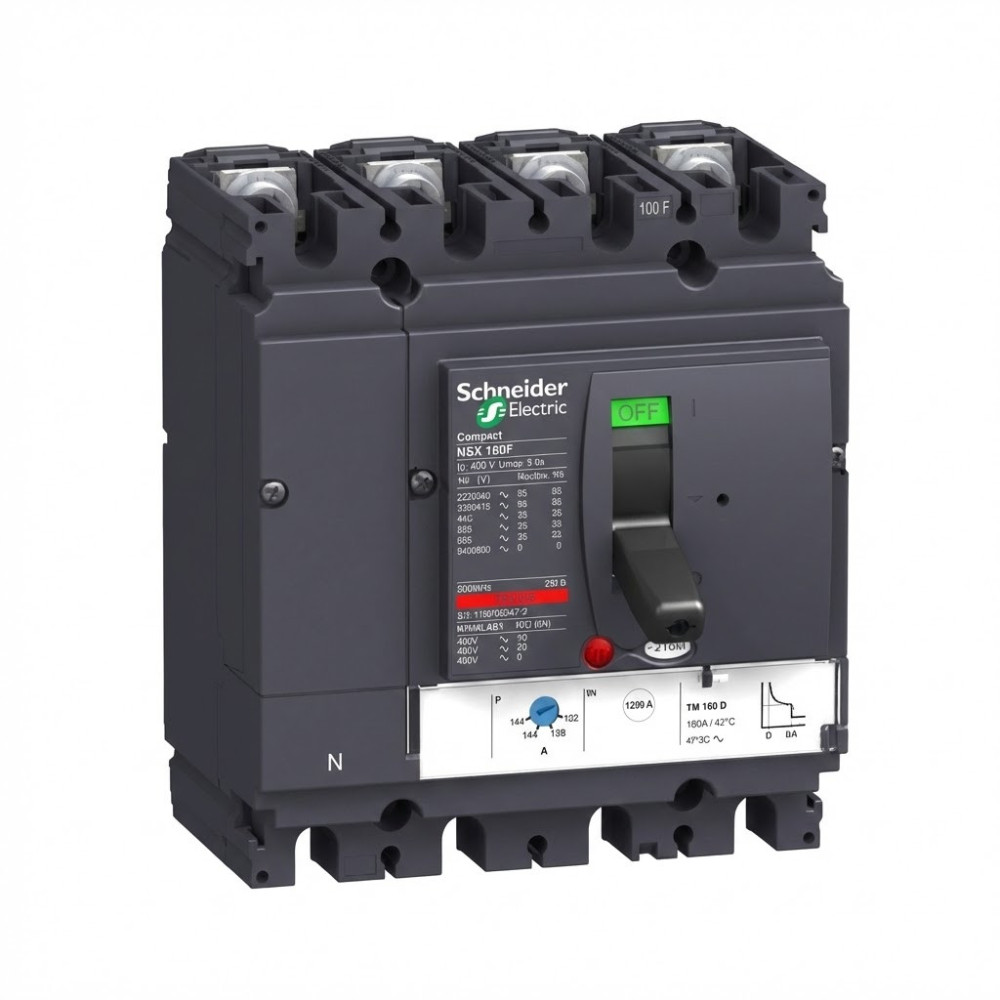

Disjoncteur Compact NSX160F - Unité de Déclenchement TM160D
Performance et Fiabilité : La Référence en Coupure Tétrapolaire Sélective
Pourquoi choisir ce produit ?
Le Disjoncteur Compact NSX160F s'inscrit dans la gamme de référence de Schneider Electric, offrant une solution de protection fiable et éprouvée pour les installations tertiaires et industrielles critiques. Conçu pour garantir la continuité de service et la sécurité des personnes et des biens, ce modèle est l'outil indispensable des ingénieurs et des responsables de maintenance cherchant une performance élevée dans un format optimisé. Son mécanisme de coupure rotatif assure une réponse rapide et précise aux défauts, minimisant ainsi les dommages en aval et le temps d'arrêt opérationnel.
Points Forts
Pouvoir de Coupure Optimisé : Le calibre "F" assure un Pouvoir de Coupure Ultime (Icu) élevé, adapté à la majorité des réseaux de distribution basse tension à forte concentration de puissance.
Protection Thermique-Magnétique Robuste : L'unité de déclenchement TM-D (Thermique-Magnétique, Fixe) offre une double sécurité contre les surcharges de longue durée et les courts-circuits instantanés.
Configuration Tétrapolaire Modulaire : La structure 4P3D (4 Pôles, 3 Protégés) permet l'intégration dans des réseaux triphasés neutres avec une protection sélective des trois phases actives.
Conformité Internationale : Intégration aisée et garantie de compatibilité dans des infrastructures globales grâce à sa conformité aux normes IEC/EN 60947-2.
Spécifications Techniques
Ce disjoncteur compact est un appareil à boîtier moulé (MCCB) de la série NSX, dimensionné pour un calibre nominal de 160 Ampères (In = 160 A). Il est spécifiquement équipé d'une unité de déclenchement de type TM160D, offrant une protection thermique contre les surcharges avec un seuil fixe et une protection magnétique instantanée contre les courts-circuits. La configuration est de type 4P3D, assurant une coupure complète des quatre conducteurs (phases et neutre) tout en concentrant la fonction de protection des surintensités sur les trois phases actives. Le modèle NSX160F garantit un niveau de performance standard élevé, caractérisé par un Pouvoir de Coupure Ultime (Icu) typique de 36 kA sous une tension opérationnelle nominale de 400 VCA, ce qui le positionne idéalement pour la protection des départs de tableaux électriques ou des équipements industriels critiques nécessitant une performance de coupure garantie.
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @...
Dans les domaines tertiaires et industriels, le disjoncteur NSX160F avec déclencheur TM-D, 160A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX160F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont...
Le répartiteur Linergy FC permet de distribuer l’énergie sur une rangée de disjoncteurs ComPacT NSX dans les cellules PrismaSeT P. Préfabriqué et facile à installer, il assure un raccordement sûr et fiable pour les installations électriques industrielles ou tertiaires. Distribuer l’énergie sur plusieurs disjoncteurs ComPacT NSX. Assurer un raccordement...
Type de Produit : Disjoncteur Boîtier Moulé (MCCB)
Modèle/Série : NSX160N
Référence Constructeur : LV430411
Nombre de Pôles : 4P
Courant Nominal (In) : 160 A
Tension Nominale (Ue) : 415 V CA
Fréquence Nominale : 50/60 Hz
Pouvoir de Coupure Ultime (Icu) : 50 kA à 415V
Unité de Déclenchement : Non inclus (SANS DÉCLENCHEUR / Base nue)
Fabricant : Schneider...
Type de Produit : Disjoncteur boîtier moulé
Modèle : Compact NSX250F
Fabricant : Schneider Electric
Référence Commerciale : LV431630
Calibre Nominal (In) : 250 A
Configuration : 3 Pôles
Pôles Protégés : 3 (3d)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Classe de Performance : F (Standard)
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique,...
Nom du Produit : ComPacT NSX100B
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Courant Nominal (In) : 63 A
Type de Déclencheur : TM-D (Magnéto-Thermique)
Nombre de Pôles : 4 Pôles
Configuration Neutre : 4D (4 Pôles Protégés)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Fonctions Principales : Protection, Sectionnement et Commande
Type de Montage : Fixe
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Le déclencheur électronique MicroLogic 2.2 assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé à un bloc de coupure ComPacT, il permet la protection fiable des installations électriques. Ce déclencheur est un appareil à composer, offrant des paramètres de réglage...
Modèle : ComPacT NSX160B
Fonction Principale : Disjoncteur de Protection, Sectionnement et Commande
Courant Nominal (In) : 160A
Type de Déclencheur : Magnéto-Thermique (TM-D)
Configuration des Pôles : 3P3D (3 Pôles protégés)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnement Cible : Tertiaire et Industriel
Options de Déclenchement :...
Le bloc Vigi VigiPacT pour disjoncteurs ComPacT NSX100 à NSX250 assure la détection et le déclenchement en cas de fuite à la terre. Conçu pour les appareils 4 pôles, il fonctionne sur un réseau 200 à 440 V AC, 50/60 Hz, et propose une sensibilité réglable de 30 mA à 30 A ainsi qu’une temporisation ajustable jusqu’à 4 s. Conforme à la norme CEI 60947-2, il...
Description des pôles : 4P
[In] courant nominal : 250 A
Pouvoir de coupure : 36 kA
Nom du déclencheur : TM-D
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des...
Série : Compact NSX
Modèle : NSX100f
Type de Produit : Disjoncteur Compact
Technologie de Déclenchement : Thermomagnétique (TM)
Référence Déclencheur : tm100d
Calibre Nominal (In) : 100 A
Configuration de Pôles : 4 Pôles
Pôles Protégés : 3 Protégés (4P3D)
Fonction Principale : Protection Surcharge et Court-circuit Basse Tension
Type de Produit : Contact Auxiliaire Modulaire
Référence Fabricant (P/N) : 29450
Compatibilité Série : Disjoncteurs Schneider Electric Compact NSX et NS
Plage de Calibre (Disjoncteur) : NS80 à NS630
Nombre de Contacts : 1 contact (simple)
Fonctions Disponibles : OF (Position), SD (Détection de Défaut), SDE (Détection de Défaut Précoce), SDV...
Modèle/Série : Compact NSX160F
Fonction : Disjoncteur
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles
Configuration des Pôles Protégés : 4d (4 pôles protégés)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Type de Protection : Surcharge et Court-circuit
Niveau de Performance : F (Norme de performance standard pour la gamme NSX)
Le ComPacT NSX100F est un disjoncteur à boîtier moulé conçu pour la protection fiable des réseaux basse tension triphasés avec neutre. Cette version est équipée d’un déclencheur thermomagnétique TM-D réglé à 100 A, assurant une protection efficace contre les surcharges et courts-circuits. Le modèle 4P3D coupe uniquement les trois phases (neutre passant...
340 900 F CFATTC
340 900 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur Compact à Boîtier Moulé (MCCB)
Gamme : Compact NSX
Référence Modèle : NSX160F
Calibre Nominal (In) : 160 A
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 Pôles Protégés (4P3D)
Unité de Déclenchement : Thermique-Magnétique (TM-D)
Pouvoir de Coupure Ultime (Icu) à 400V : 36 kA (Typique pour Calibre F)
Type de Réseau : AC
Installation : Fixe (Généralement sur platine ou rail DIN adapté)
