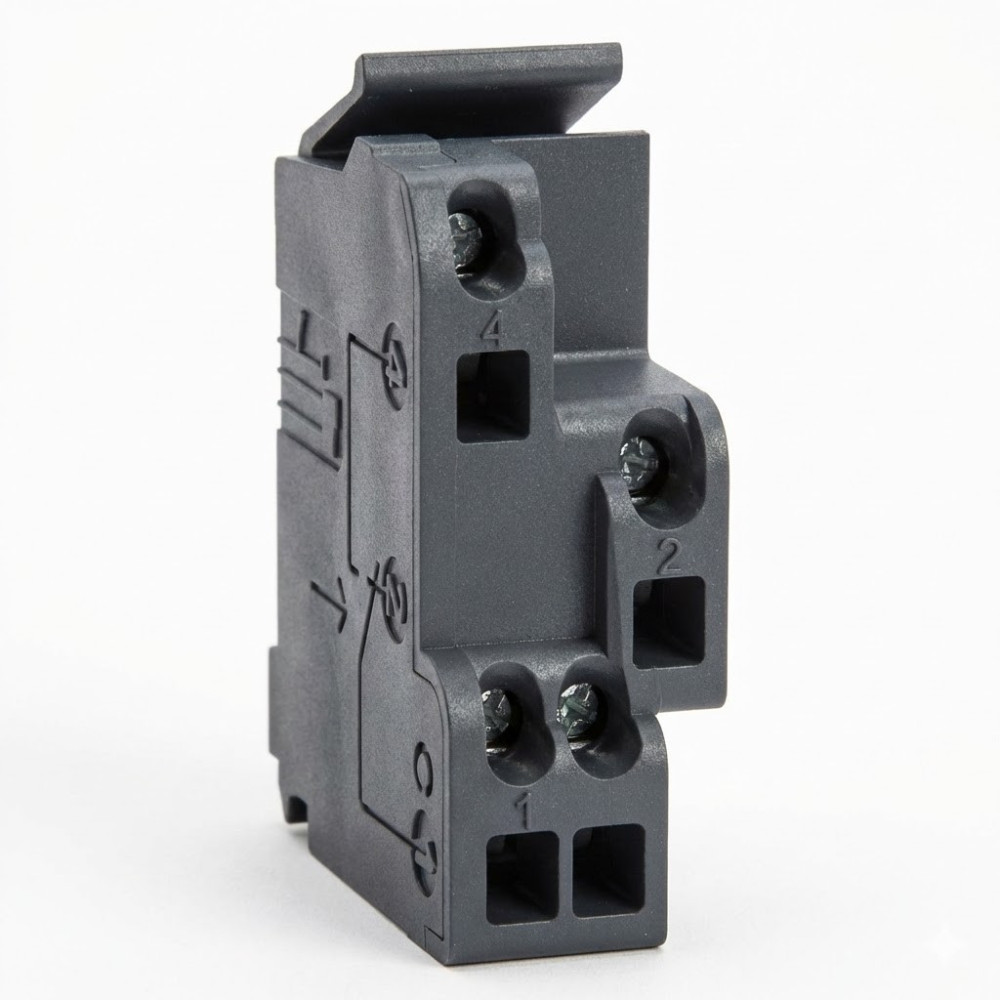

CONTACT AUXILIAIRE 1 OF ou 1 SD ou 1 SDE ou 1 SDV pour ComPacT NS80/630 NSX - SCHNEIDER - 29450

Contact Auxiliaire Universel Modulaire Schneider Electric (Réf. 29450)

Solution polyvalente pour la signalisation d'état et la détection de défauts critiques pour les disjoncteurs Compact NSX et NS

Pourquoi choisir ce produit ?

Ce contact auxiliaire modulaire est une composante essentielle pour l'intégration de vos disjoncteurs Compact NSX et NS (plage 80A à 630A) dans tout système de gestion d'énergie (EMS) ou de supervision SCADA. Conçu et fabriqué par Schneider Electric, il assure une fiabilité sans compromis dans la transmission des états critiques du disjoncteur. Son design universel permet de choisir précisément la fonctionnalité de signalisation nécessaire — de l'état simple d'ouverture/fermeture à la détection avancée de défauts — optimisant ainsi la maintenance prédictive et la rapidité d'intervention en cas de rupture de charge.

Points Forts

• Modularité Fonctionnelle Unique : Permet la sélection sur site de la fonction de signalisation requise (OF, SD, SDE ou SDV) dans un seul module, réduisant la complexité logistique.
• Signalisation d'État Complète (OF) : Fournit un statut précis de la position ouverte ou fermée du disjoncteur, indispensable pour les verrouillages et les automatismes de sécurité.
• Diagnostic Précoce de Défaut (SD/SDE) : La fonction SD (Fault Indication) et SDE (Early Fault Indication) permet une identification immédiate de l'origine du déclenchement, facilitant un rétablissement rapide du service.
• Compatibilité Élargie : Assure une intégration parfaite avec les disjoncteurs de la série NSX et NS, couvrant la gamme de calibres de 80 A jusqu'à 630 A.
• Normes Schneider Electric : Garantie de performance et de durabilité conformes aux standards les plus stricts de l'industrie pour les équipements de protection et de contrôle.

Spécifications Techniques

Ce contact auxiliaire est spécifiquement dimensionné pour s'adapter aux disjoncteurs Compact NSX et NS de Schneider Electric, couvrant une plage nominale allant de NS80 à NS630. L'unité est conçue pour fournir un (1) contact unique, dont la fonction peut être configurée selon quatre modes distincts. Le mode OF (Open/Closed) assure la signalisation de la position des pôles du disjoncteur. Le mode SD (Shunt Trip) indique un déclenchement dû à un défaut (surcharge ou court-circuit). La variante SDE (Early SD) est dédiée à la pré-signalisation d’un défaut imminent ou d'une anomalie. Enfin, le mode SDV (Voltage Trip) est utilisé pour signaler un déclenchement commandé par une bobine de tension. Ce niveau d'interfaçage permet une surveillance précise de l'état opérationnel et du diagnostic des défauts au sein du tableau électrique.
