Protection Avancée et Modulaire pour les Infrastructures Basse Tension
Pourquoi choisir ce produit ?

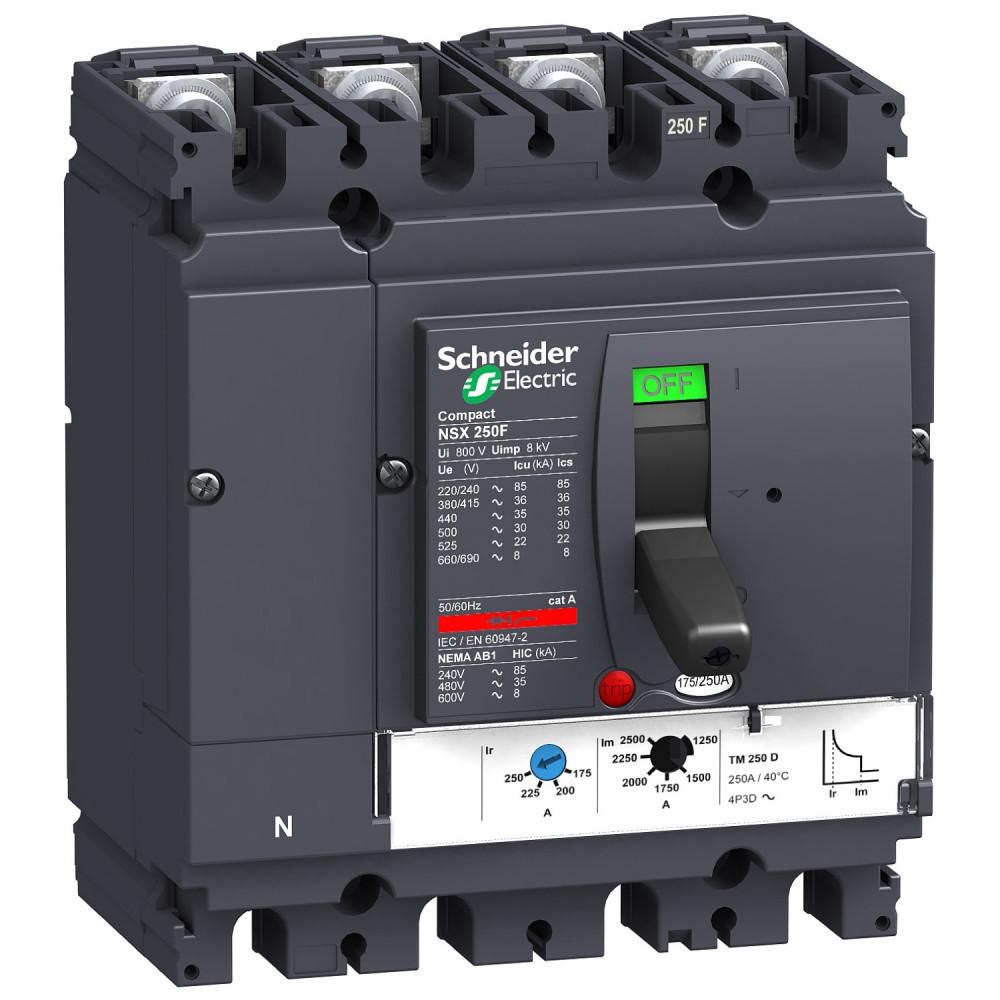

Le Disjoncteur Compact NSX250f est une solution de coupure et de protection de circuit moulé (MCCB) de référence, conçue spécifiquement pour répondre aux exigences des environnements tertiaires et industriels critiques. Il assure une protection optimale des équipements contre les surcharges et les courts-circuits, tout en offrant une densité de puissance remarquable. Sa conception modulaire facilite l'intégration dans les tableaux de distribution, garantissant une conformité stricte aux normes internationales (IEC 60947-2) et une fiabilité opérationnelle maximale pour les ingénieurs et les DSI.
Points Forts
Haute Performance de Coupure : Classification Icu "f" assurant un pouvoir de coupure nominal élevé, indispensable pour la protection des réseaux avec des courants de court-circuit potentiels importants.
Déclencheur Thermomagnétique Fixe (TM-D) : Combinaison éprouvée d'une protection thermique contre les surcharges (ajustable) et d'une protection magnétique instantanée contre les courts-circuits.
Architecture 4 Pôles / 3 Protégés (4P/3D) : Idéal pour les systèmes triphasés nécessitant la coupure du neutre, sans nécessiter la protection différentielle sur ce dernier, optimisant le coût et la complexité d'installation.
Compacité Optimisée : Fait partie de la gamme Compact NSX, réputée pour sa faible empreinte physique, permettant une intégration efficace même dans les armoires à espace restreint.
Spécifications Techniques
Ce dispositif de la série Compact NSX est dimensionné pour un courant nominal (In) de 250 Ampères. Il utilise un déclencheur thermomagnétique fixe (TM250D) qui garantit une protection fiable sans nécessiter de programmation complexe. Sa configuration quadri-polaire (4P) assure la coupure simultanée de la phase et du neutre, avec une protection contre les défauts (3D) appliquée aux trois phases actives. Le pouvoir de coupure ultime (Icu) est classé "f", offrant typiquement 36 kA à 400 V, ce qui est essentiel pour maintenir l'intégrité du réseau en cas de défaut majeur. L'appareil est conçu pour être monté sur platine, facilitant son installation et sa connexion aux barres ou câbles de distribution.
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique,...
Type de Produit : Disjoncteur / Châssis de Disjoncteur (MCCB)
Référence Constructeur : LV432415
Série : NSX400F
Configuration de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 400 A
Capacité de Coupure (Icu) : 36 kA (à 415 VCA)
Tension Nominale (Ue) : 415 VCA
Fréquence de Fonctionnement : 50/60 Hz
Unité de Déclenchement : Non incluse (Sans Déclencheur...
Modèle : ComPacT NSX160B
Fonction Principale : Disjoncteur de Protection, Sectionnement et Commande
Courant Nominal (In) : 160A
Type de Déclencheur : Magnéto-Thermique (TM-D)
Configuration des Pôles : 3P3D (3 Pôles protégés)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnement Cible : Tertiaire et Industriel
Options de Déclenchement :...
Type de Produit : Disjoncteur de puissance
Gamme : ComPacT NSX160B
Type de Montage : Fixe
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles (4P4D)
Type de Déclencheur : Thermo-Magnétique (TM-D)
Pouvoir de Coupure (Icu) : 25 kA
Fonctions de Protection : Surcharges (Thermique) et Courts-Circuits (Magnétique)
Applications : Protection des circuits de...
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...
Type de Produit : Contact Auxiliaire Modulaire
Référence Fabricant (P/N) : 29450
Compatibilité Série : Disjoncteurs Schneider Electric Compact NSX et NS
Plage de Calibre (Disjoncteur) : NS80 à NS630
Nombre de Contacts : 1 contact (simple)
Fonctions Disponibles : OF (Position), SD (Détection de Défaut), SDE (Détection de Défaut Précoce), SDV...
Les adaptateurs de cosse de câble Schneider Electric sont conçus pour les disjoncteurs ComPacT NS630b à NS1600, MasterPact NT, ainsi que les interrupteurs ComPacT INS/INV.Ces accessoires permettent de connecter jusqu’à quatre câbles équipés de cosses à sertir (jusqu’à 300 mm²) sur les bornes arrière du disjoncteur. Grâce à leur conception robuste, ils...
Gamme de Produits : ComPacT NSX100...630
Nom de l'Appareil : MX (Déclencheur d'ouverture à émission)
Type de Produit : Libération de tension (Shunt Trip Release)
Application : Contrôle et protection des installations de distribution électrique
Tension Circuit de Commande [Uc] : 220...240 V CA (50/60 Hz) ou 208...277 V CA (60 Hz)
Seuil de Fonctionnement :...
Le bloc Vigi VigiPacT pour disjoncteurs ComPacT NSX100 à NSX250 assure la détection et le déclenchement en cas de fuite à la terre. Conçu pour les appareils 4 pôles, il fonctionne sur un réseau 200 à 440 V AC, 50/60 Hz, et propose une sensibilité réglable de 30 mA à 30 A ainsi qu’une temporisation ajustable jusqu’à 4 s. Conforme à la norme CEI 60947-2, il...
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont...
Produit : Disjoncteur Cadre Moulé (DCM)
Série : ComPacT NSX160F
Type de Protection : Déclencheur Thermo-Magnétique (TM-D)
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA
Configuration des Pôles : 4 Pôles, 4 Dédiés (4P4D)
Fonctions de Protection : Thermique (Surcharge) et Magnétique (Court-circuit)
Type de Montage : Fixe
Applications :...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Modèle : Compact NSX630N
Courant Nominal (In) : 630 A
Nombre de Pôles : 4 Pôles
Configuration du Neutre : 4d (Neutre protégé)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic 2.3) : LSI (Long Retard, Court Retard, Instantané)
Modèle : ComPacT NSX630N
Fonction principale : Bloc de coupure (Interrupteur-sectionneur)
Configuration : Appareil à composer sans déclencheur
Courant nominal (In) : 630 A
Nombre de pôles : 4P (Tétrapolaire)
Pouvoir de coupure (Icu) : 50 kA
Utilisation : Protection, sectionnement et commande des circuits de distribution
Applications spécifiques :...
Modèle : ComPacT NSX250B
Fonction Primaire : Disjoncteur de protection et de sectionnement
Courant Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure Ultime (Icu) : 25 kA
Type de Déclencheur : TM-D (Thermo-Magnétique)
Protection Assurée : Surcharge et Court-circuit
Type de Montage : Fixe
Applications : Circuits...
689 000 F CFATTC
689 000 F CFAHT
EN STOCK
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @ 400/415 V (Inférence standard pour classification 'f')
Fonction de Protection : Surcharge et Court-circuit
