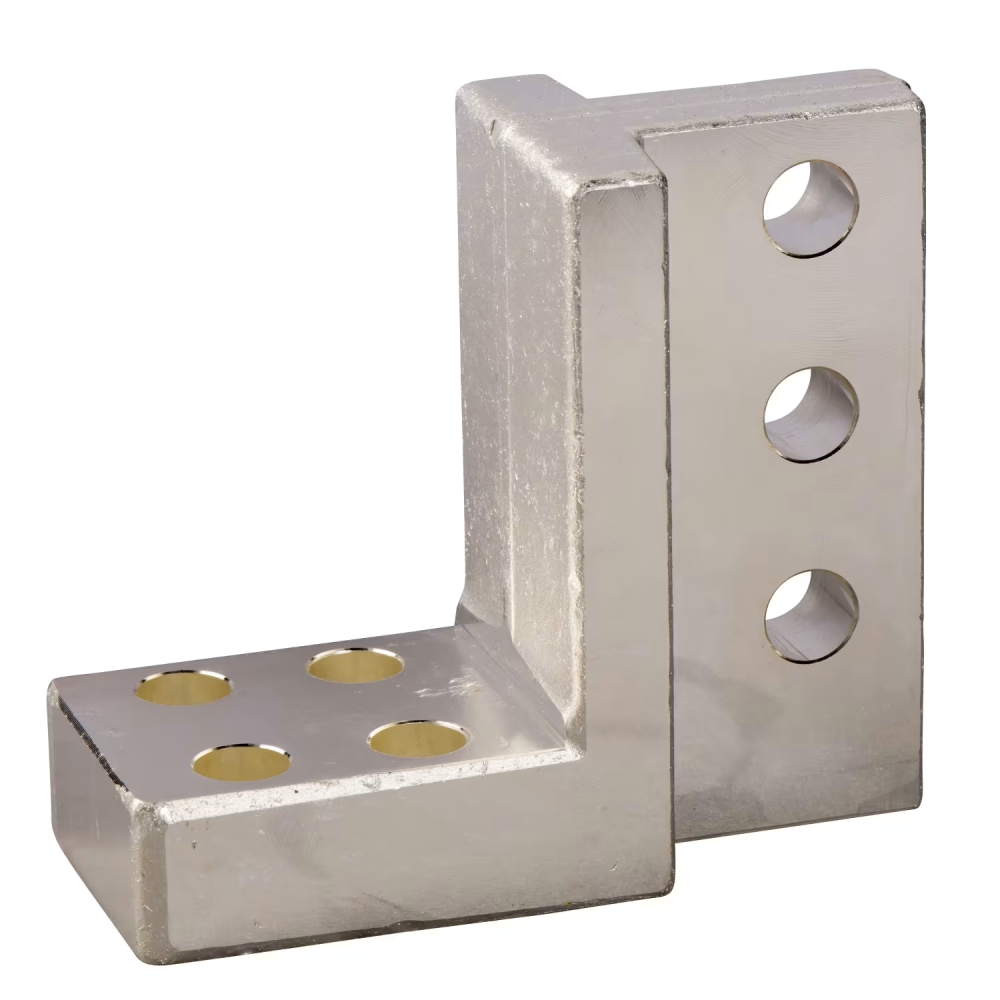

Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à 1600 A.
Optimisé pour les environnements de puissance élevée
Adapté aux installations verticales
Compatibilité étendue avec les gammes ComPacT NS et MasterPact NT
Conçu pour les applications nécessitant jusqu’à 1600 A
Emballage et logistique
Type d’emballage
Quantité
Dimensions (L × l × h)
Poids
PCE (unitaire)
1
27 × 21,8 × 6,2 cm
5,406 kg
S03 (boîte)
3
40 × 30 × 30 cm
16,618 kg
P12 (palette)
24
120 × 80 × 50 cm
143,744 kg
Applications
Tableaux de distribution basse tension
Installations industrielles et tertiaires
Armoires électriques nécessitant des connexions verticales puissantes
Modernisation ou extension d’équipements ComPacT / MasterPact
À propos de la gamme ComPacT NS
La gamme ComPacT NS est une famille de disjoncteurs basse tension haute performance, couvrant des calibres de 630 A à 3200 A. Elle intègre la technologie MicroLogic, qui offre des fonctions avancées de protection, mesure et analyse énergétique. Les produits ComPacT NS se distinguent par :
une installation flexible (murale ou en tableau),
un capot avant transparent permettant la visualisation des auxiliaires,
et une large gamme d’accessoires installables sur site.
