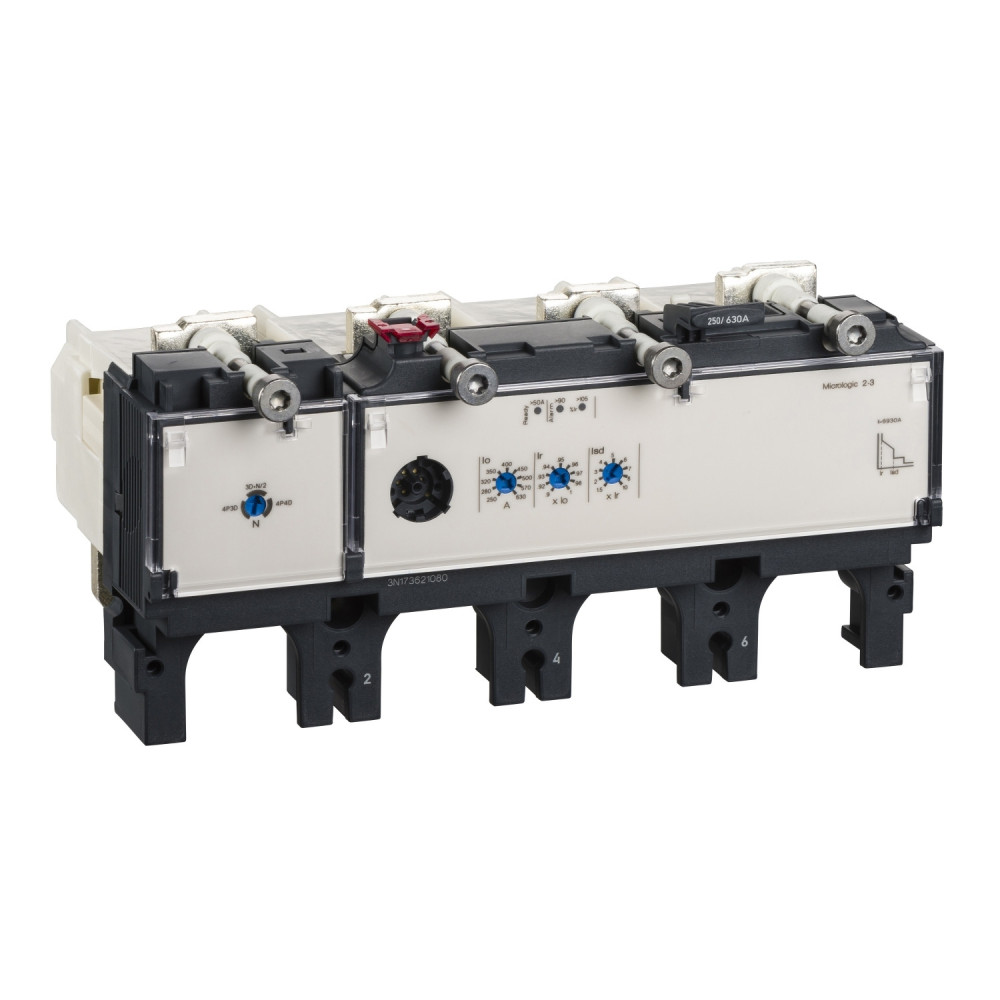

Déclencheur MicroLogic 2.3

Performance Inégalée et Protection Précise pour les Systèmes d'Alimentation Exigeants.

Pourquoi choisir ce produit ?

Ne laissez rien au hasard dans la gestion de vos réseaux électriques haute puissance. Le déclencheur électronique MicroLogic 2.3 est l'architecture essentielle qui garantit la continuité de service et la protection absolue de vos équipements. Conçu pour s'intégrer parfaitement aux disjoncteurs de la gamme ComPacT NSX (400 à 630 A), il offre une surveillance de pointe et une flexibilité de réglage qui dépassent les attentes des installations les plus critiques. Optez pour la fiabilité certifiée, la précision électronique et la tranquillité d'esprit que seul un leader peut offrir.

Points Forts

• Triple Sécurité Intégrée (LSoI) : Bénéficiez d'une protection complète et échelonnée contre les surcharges durables (L), les courts-circuits à retard (So) et les défauts instantanés (I), assurant une protection maximale du système.
• Précision de Réglage Optimale : Ajustez finement le seuil de protection thermique (Ir) sur 9 positions pour une adaptation parfaite à la charge, couvrant une plage efficace de 160 à 400 A, garantissant ainsi une sélectivité accrue.
• Mémoire Thermique Intelligente : Sa capacité de mémoire de 20 minutes anticipe les risques de surchauffe et empêche les redémarrages prématurés après un déclenchement, assurant la longévité et la résilience de l'installation.
• Diagnostic Visuel Clair : Les indicateurs LED clairs (vert clignotant, orange 90 % Ir, rouge 105 % Ir) vous informent immédiatement de l'état de fonctionnement et signalent les surcharges imminentes pour une maintenance proactive et rapide.
• Robustesse Certifiée pour les Milieux Sévères : Conforme aux normes internationales (EN/IEC, UL) et certifié pour des applications marines, ce déclencheur fonctionne de manière fiable dans des conditions extrêmes, allant de -25 °C à 70 °C.

Spécifications Techniques

Ce déclencheur de haute performance est dédié à la distribution et conçu pour opérer sur des réseaux CA 50/60 Hz jusqu'à une tension assignée d'emploi de 690 V. Il est calibré pour un courant nominal de déclenchement puissant de 400 A à 40 °C. Il assure une protection maximale grâce à sa configuration à 4 pôles, offrant différentes options de gestion du neutre (3t, 3t + N/2 ou 4t). La plage de réglage de la protection longue durée (Ir) est ajustable de 160 à 400 A, tandis que le délai de déclenchement sur surcharge reste fixe, par exemple à 400 secondes pour 1,5 fois Ir. Pour une gestion avancée des défauts, la protection contre les courts-circuits de courte durée (Isd) est finement réglable (1,5 à 10 fois Ir) avec un délai fixe ultra-rapide de 0,02 seconde. Enfin, pour une réactivité immédiate contre les défauts majeurs, la protection instantanée (Ii) est fixée à 4800 A.
