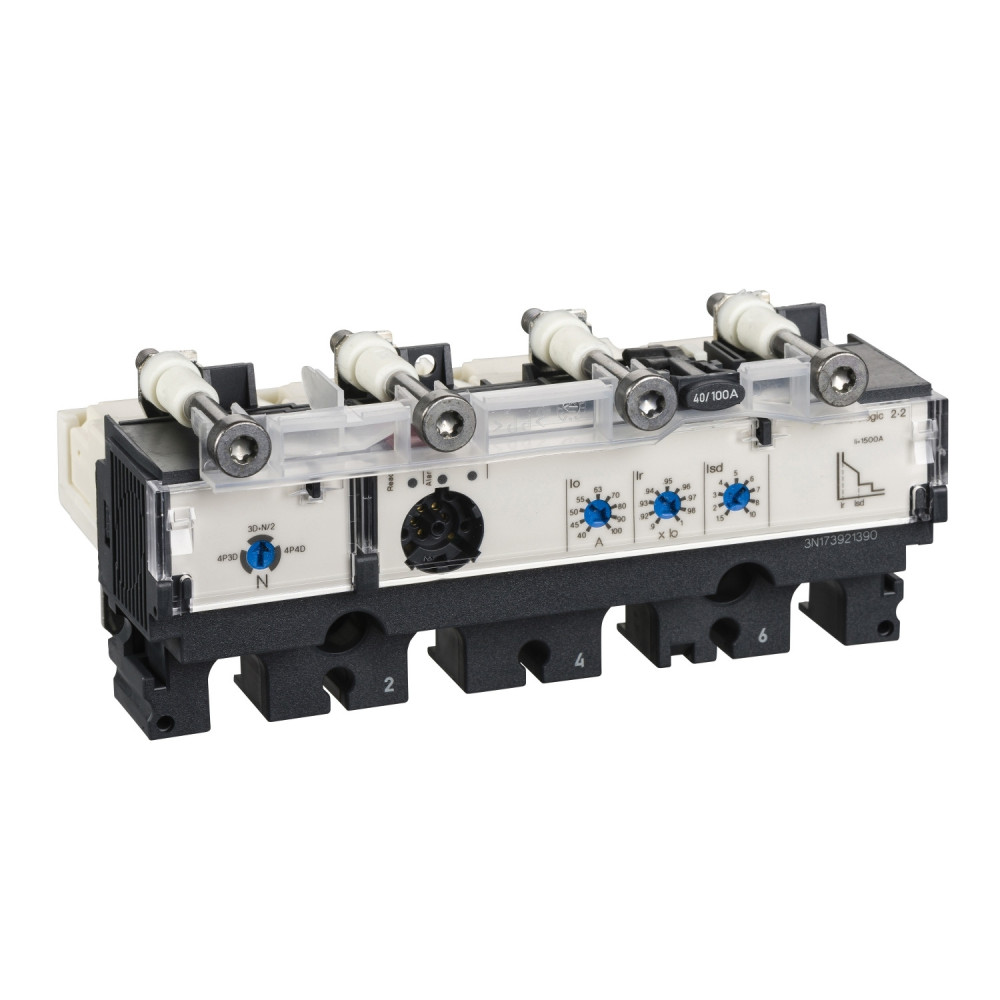

Déclencheur micrologic 2.2 - 250A - 4P4d, Compact NSX250
  • Déclencheur micrologic 2.2 - 250A - 4P4d, Compact NSX250

Déclencheur micrologic 2.2 - 250A - 4P4d, Compact NSX250 Schneider Electric - LV431480

GOPE-LV431480-050126-KR03
  • Gamme : ComPacT NSX100...250
  • Nom du déclencheur : MicroLogic 2.2
  • Technologie du déclencheur : Électronique
  • Compatibilité de gamme : ComPacT NSX250
  • Application : Distribution
  • Nombre de pôles : 4P
  • Fonctions de protection : LSoI (Surcharge Longue Durée, Court-circuit Courte Durée, Instantané)
  • Courant nominal de déclenchement : 250 A (à 40 °C)
  • Tension assignée d'emploi ([Ue]) : 690 V CA 50/60 Hz
  • Plage de réglage Ir (Protection Longue Durée) : 100...250 A (Réglable 9 positions)
  • Délai de protection longue durée (tr) : Fixe (ex : 400 s à 1,5 x Ir)
  • Délai de protection courte durée (tsd) : Fixe (0,02 s)
  • Seuil de déclenchement instantané (Ii) : 3000 A (Fixe)
  • Normes et Certifications : EN/IEC 60947-2, UL 508, CCC, Marine, EAC
  • Température de fonctionnement ambiante : -25 °C à 70 °C
  • Poids net : 570 g

749 000 F CFA
TTC
749 000 F CFA HT
Quantité
En stock. Livré sous 24 à 72H

Renseignez-vous sur le produit sur WhatsApp

COMMANDE EXPRESS ICI

  PAIEMENT SECURISE:

Mobile Money, Espèce, Chèque, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 300 000 FCFA:

Hors intérieur & l'international

  SERVICE CLIENT A VOTRE ECOUTE

Téléphone et WhatsApp au 0564240505

Description

Déclencheur Électronique MicroLogic 2.2 - Sécurité Active 4 Pôles

La Précision de Protection Indispensable pour vos Installations ComPacT NSX.

Pourquoi choisir ce produit ?

Ne laissez plus les surcharges et les courts-circuits compromettre la continuité de service de vos systèmes critiques. Le déclencheur MicroLogic 2.2, conçu pour la gamme ComPacT NSX250, est la solution électronique de pointe qui allie intelligence, réactivité et adaptabilité. Il transforme les données électriques brutes en une protection fiable et immédiate, minimisant ainsi les temps d'arrêt et garantissant la longévité de votre infrastructure. Offrez à votre distribution électrique une surveillance de niveau expert.

Points Forts

  • Maîtrise Totale des Risques (Protection LSoI) : Bénéficiez d'un contrôle complet grâce aux trois niveaux de protection intégrés : Surcharge (L), Court-circuit de courte durée avec retard (So), et Instantané (I).
  • Réglage de Précision Inégalé : Adaptez le courant de protection contre les surcharges (Ir) avec une flexibilité maximale grâce à 9 positions réglables, couvrant une plage de 100 A à 250 A pour s'ajuster parfaitement à votre charge.
  • Diagnostic Intelligent en Temps Réel : Suivez l'état de votre réseau grâce aux indicateurs LED clignotants qui signalent immédiatement si l'unité est prête à fonctionner, ou si des seuils de surcharge à 90 % ou 105 % sont atteints.
  • Robustesse Certifiée : Conçu pour les environnements les plus exigeants, ce déclencheur est certifié selon les normes internationales (Marine, UL, EN/IEC) et fonctionne sans faille de -25 °C à 70 °C.
  • Sécurité Neutre Flexible : Sa configuration 4 Pôles (4P) permet de choisir la stratégie de protection du neutre la mieux adaptée à votre application (protection totale, demi-protection, ou sans protection).

Spécifications Techniques

Ce déclencheur électronique avancé, compatible avec les disjoncteurs ComPacT NSX250, est optimal pour les applications de distribution sur des réseaux CA. Il est calibré pour un courant nominal de déclenchement de 250 A (à 40 °C) et supporte une tension assignée d'emploi allant jusqu'à 690 V CA (50/60 Hz). La fonction de protection contre les surcharges thermiques permet un réglage fin de 100 à 250 A. Les fonctions de protection contre les courts-circuits de courte durée et les courts-circuits instantanés possèdent des délais fixes pour garantir une coordination optimale : la coupure instantanée s'active à un seuil fixe de 3000 A pour une réactivité maximale. L'unité intègre également une mémoire thermique de 20 minutes pour un diagnostic précis avant et après le déclenchement.

Détails du produit
GOPE-LV431480-050126-KR03

Fiche technique

Disponibilité
En stock 24 à 72h

Références spécifiques

MPN
LV431480
Documents joints
Téléchargement
