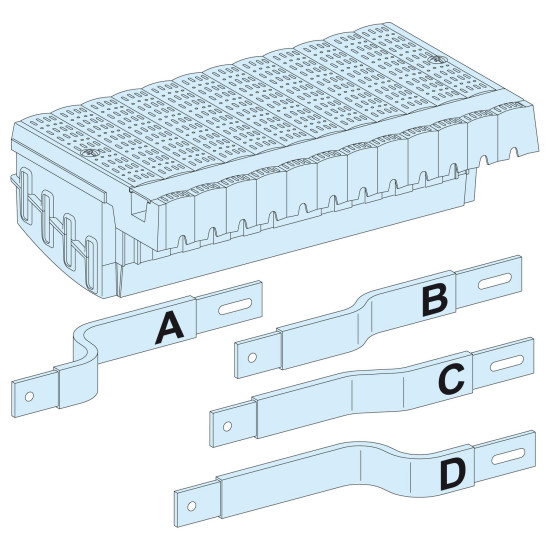

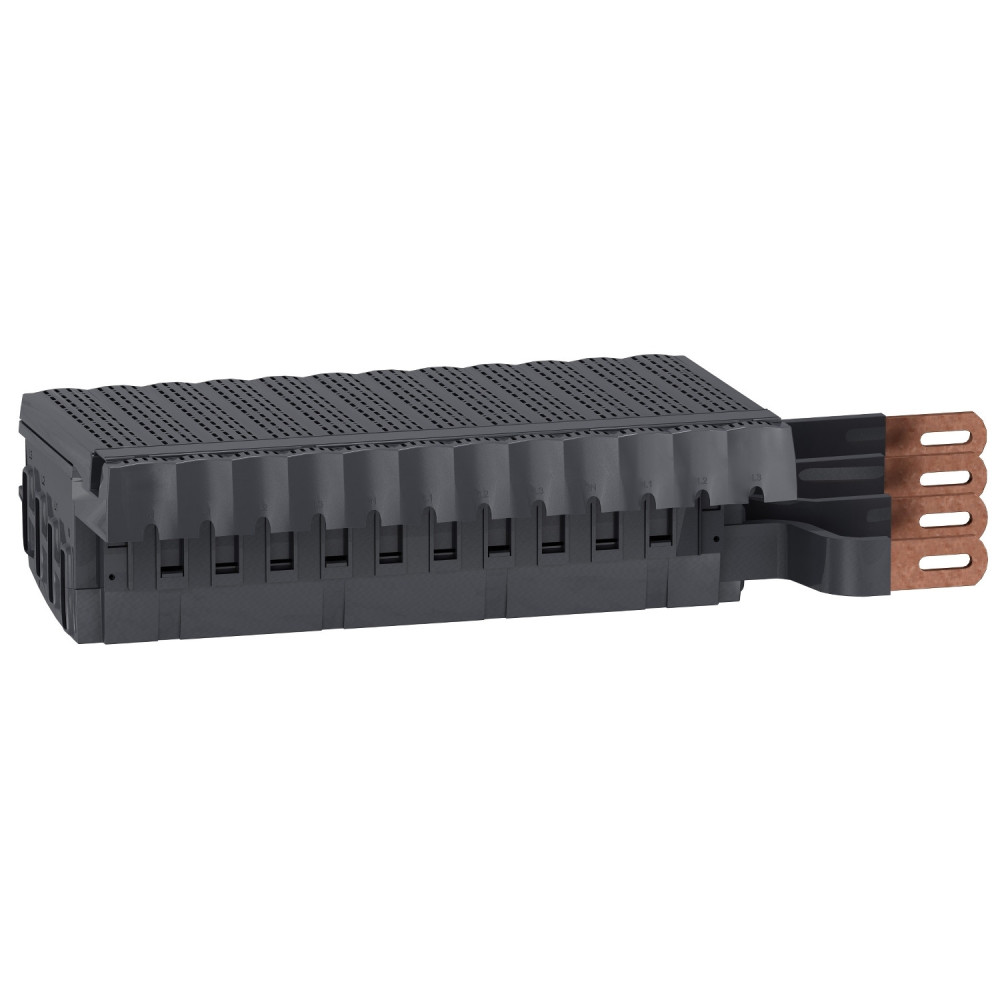

Répartiteur Compact NSX/INS/INV100-250 fixe maneton 4P - JdB
  • Répartiteur Compact NSX/INS/INV100-250 fixe maneton 4P - JdB
  • Répartiteur Compact NSX/INS/INV100-250 fixe maneton 4P - JdB
  • Répartiteur Compact NSX/INS/INV100-250 fixe maneton 4P - JdB

Répartiteur Compact NSX/INS/INV100-250 fixe maneton 4P - JdB LGY Linergy FC Schneider Electric - LVS04404

GOPE-LVS04404-141125-KR0

Le répartiteur Linergy FC permet de distribuer l’énergie sur une rangée de disjoncteurs ComPacT NSX dans les cellules PrismaSeT P. Préfabriqué et facile à installer, il assure un raccordement sûr et fiable pour les installations électriques industrielles ou tertiaires. Distribuer l’énergie sur plusieurs disjoncteurs ComPacT NSX. Assurer un raccordement préfabriqué sûr avec les barres flexibles et les kits enfichables. Optimiser la sécurité et la performance électrique dans les cellules PrismaSeT P.

  • Gain de temps grâce à la préfabrication.
  • Compatibilité avec plusieurs modèles de ComPacT (NSX100…160, NSX250, INS250, INV250).
  • Raccordement simple pour barres flexibles et kits enfichables.
  • Respect des normes CEI et certification KEMA/ASEFA.

599 000 F CFA
TTC
599 000 F CFA HT
Quantité
En stock. Livré sous 24 à 72H

Renseignez-vous sur le produit sur WhatsApp

COMMANDE EXPRESS ICI
  PAIEMENT SECURISE:

Mobile Money, Espèce, Chèque, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 300 000 FCFA:

Hors intérieur & l'international

  SERVICE CLIENT A VOTRE ECOUTE

Téléphone et WhatsApp au 0564240505

Description

Caractéristiques techniques

  • Gamme : Linergy

  • Type de produit : Alimentation de l’appareil

  • Tension assignée d’isolement (Ui) : 750 V CA

  • Tension assignée de tenue aux chocs (Uimp) : 8 kV

  • Courant assigné d’emploi (Ie) : 675 A à 40 °C

  • Courant assigné de crête admissible (Ipk) : 50 kA

  • I²t à l’enclenchement : 25 000 000 A².s

  • Tension assignée d’emploi (Ue) : 690 V

  • Mode de raccordement :

    • Alimentation : barres flexibles phase/neutre 32 × 5 mm

    • Sortie : kit enfichable phase/neutre, 3 départs

  • Nombre de pôles : 4P

  • Hauteur : 132 mm

  • Largeur : 440 mm

  • Profondeur : 235 mm

  • Poids net : 8 kg

  • Couleur : Noir

  • Normes : CEI 61439-1 / CEI 61439-2

  • Certifications : KEMA, ASEFA

Applications

  • Distribution de courant vers plusieurs disjoncteurs ComPacT NSX dans les armoires PrismaSeT P.

  • Utilisation industrielle et tertiaire nécessitant des raccordements sûrs et rapides.

Emballage

Unité (PCE)

  • Dimensions : H 15,4 × L 24,5 × l 46 cm

  • Poids : 6,63 kg

Palettisation (P12)

  • Quantité : 35 pièces

  • Dimensions : H 89 × L 80 × l 120 cm

  • Poids : 241,5 kg

Détails du produit
GOPE-LVS04404-141125-KR0

Références spécifiques

MPN
LVS04404
Documents joints
Téléchargement
LVS04404

Téléchargement (286.51KB)
