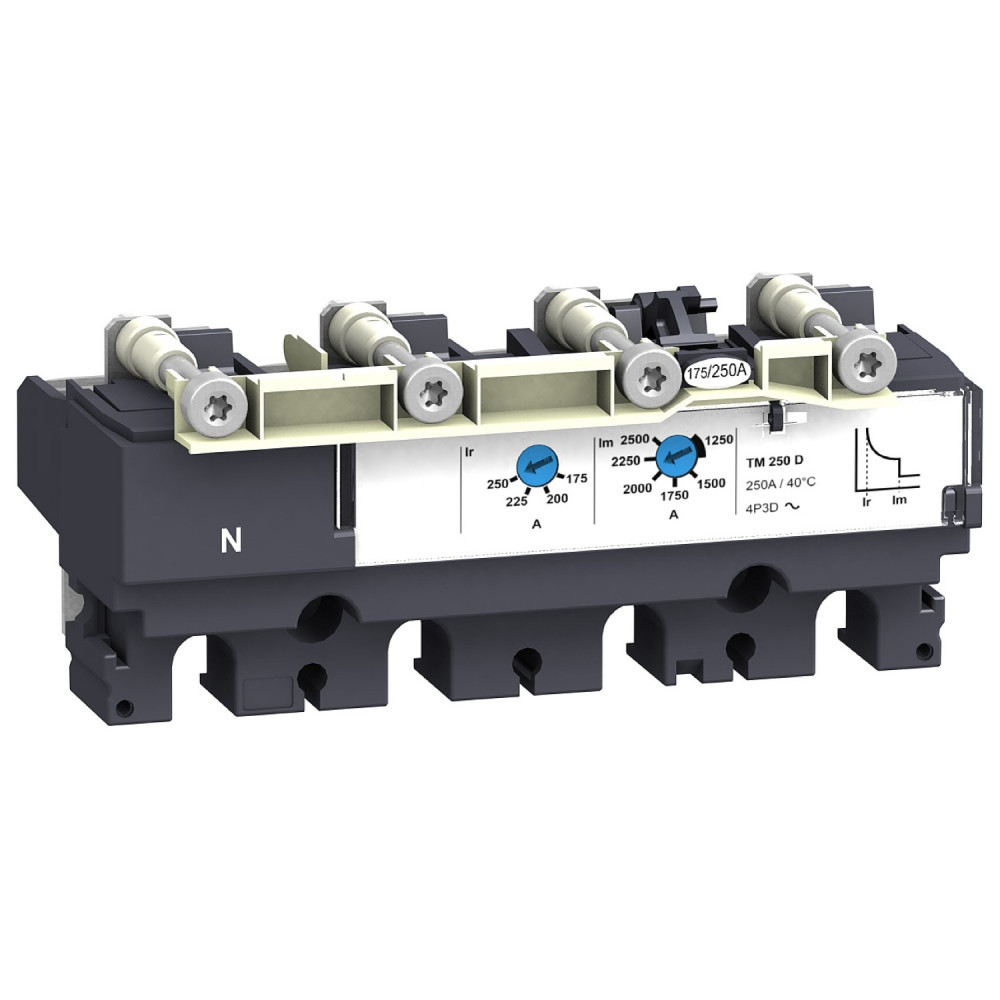

Déclencheur Haute Performance TM-D pour Disjoncteurs ComPacT NSX

Sécurité, Fiabilité et Modularité : Le Cœur de la Protection de Votre Installation Électrique

Pourquoi choisir ce produit ?

Ne faites aucun compromis sur la sûreté de vos équipements. Le déclencheur thermique-magnétique TM-D est l'élément essentiel qui garantit la continuité et l'intégrité de vos systèmes de distribution électrique. Spécialement conçu pour s'intégrer parfaitement aux disjoncteurs de la gamme ComPacT NSX, il transforme des données techniques en une tranquillité d'esprit totale. Avec sa double protection LI, il assure une réaction immédiate face aux courts-circuits dévastateurs et une gestion précise des surcharges thermiques progressives. Choisissez la robustesse pour un réseau CA sans faille.

Points Forts

• Double Couverture de Protection (LI) : Profitez d'une sécurité maximale grâce à la double technologie thermique (L) contre les surcharges et magnétique (I) pour l'interruption instantanée des courts-circuits.
• Adaptabilité Précise de la Charge : Le réglage du seuil de protection thermique (Ir) est ajustable de 0,7 à 1 fois le courant nominal, vous permettant d'affiner la sensibilité du disjoncteur pour une adéquation parfaite avec les besoins spécifiques de votre charge de distribution.
• Robustesse des Courts-Circuits : Bénéficiez d'une protection magnétique fixe et puissante, calibrée à 800 A, assurant une coupure ultra-rapide essentielle pour préserver la durée de vie de vos câbles et appareils.
• Intégration Optimale ComPacT : Conçu nativement pour les gammes ComPacT NSX100, NSX160 et NSX250, ce déclencheur 4 Pôles (3 protégés) offre une modularité et une installation simplifiée, idéale pour toutes vos applications de distribution.
• Performance Internationale : Certifié selon les normes les plus strictes (EN/IEC 60947-2, UL 508, CCC, Marine), ce déclencheur assure un fonctionnement irréprochable dans une large plage de température, de -25 °C à 70 °C.

Spécifications Techniques

Ce déclencheur TM-D utilise une technologie thermique-magnétique éprouvée, essentielle pour la protection des réseaux de Type CA fonctionnant à une fréquence de 50/60 Hz. Il est dimensionné pour un courant nominal de 100 A mesuré à 40 °C et supporte une tension assignée d'emploi élevée, jusqu'à 690 V. La protection contre les surcharges est réglable dans une plage allant de 0,7 à 1 fois le courant nominal, avec des temporisations fixes établies entre 120 et 400 secondes. La protection instantanée contre les courts-circuits est assurée par un seuil magnétique fixe et puissant de 800 A. Destiné aux applications de distribution, cet appareil quadri-polaire (3 pôles protégés) est conçu pour les environnements exigeants.
