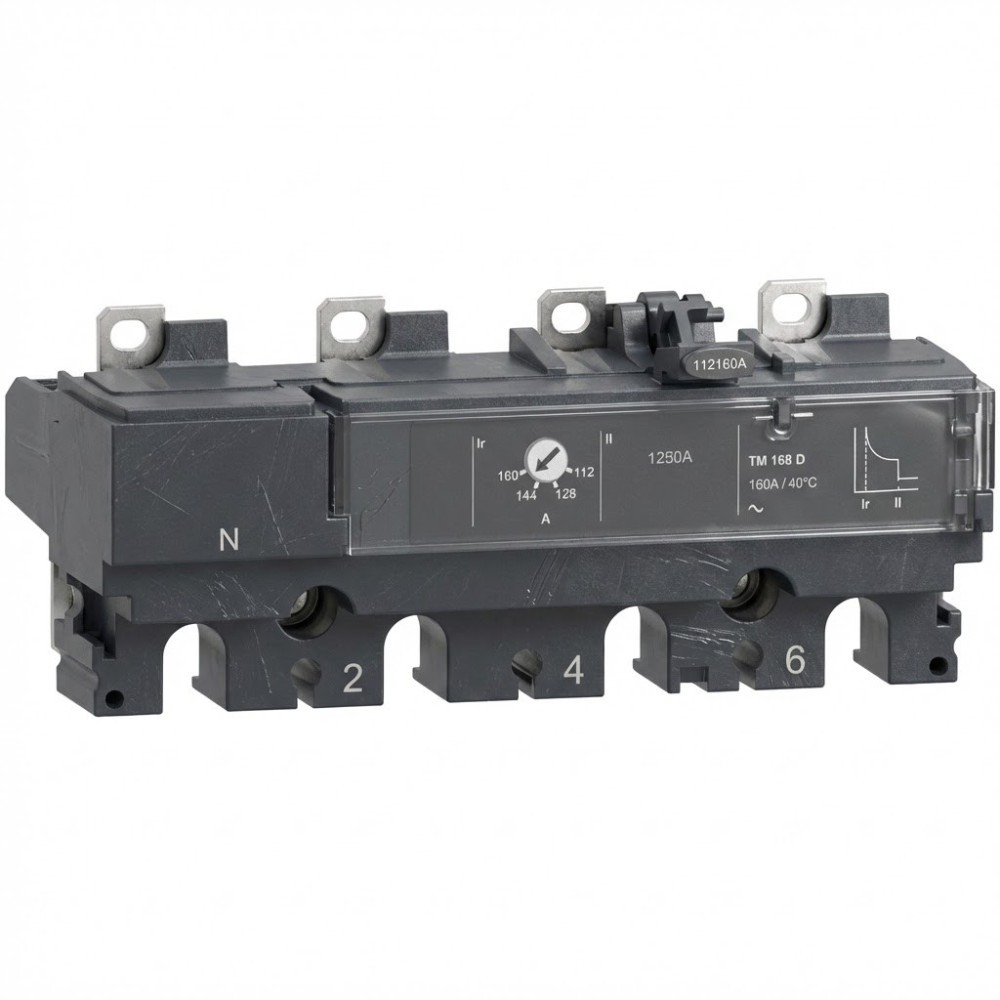

Déclencheur magnéto-thermique - TM-D 160A - 4P3D pour NSX160 ComPacT NSX - SCHNEIDER - C166TM160

Déclencheur Magnéto-Thermique TM-D 160A pour Bloc de Coupure ComPacT NSX160

Protection Fondamentale et Sectionnement Haute Performance pour Infrastructures Critiques

Pourquoi choisir ce produit ?

Le déclencheur magnéto-thermique TM-D est la solution de protection essentielle et fiable pour les circuits de distribution électrique en milieu tertiaire et industriel. Conçu pour s'intégrer parfaitement au sein du bloc de coupure ComPacT NSX160, cet appareil assure les fonctions cruciales de sectionnement et de commande. Il fournit une protection magnéto-thermique de type conventionnel, idéale lorsque la simplicité opérationnelle et la robustesse sont primordiales, se positionnant comme une alternative éprouvée aux systèmes électroniques MicroLogic complexes. Il garantit la conformité et la sécurité de vos installations en gérant efficacement les défauts de surcharge et les courts-circuits.

Points Forts

• Protection Essentielle Duale : Combinaison de la protection thermique contre les surcharges prolongées et de la protection magnétique instantanée contre les courts-circuits.
• Intégration Modulaire NSX : Conçu pour un montage direct et optimisé dans le châssis NSX160, garantissant un pouvoir de coupure (Icu/Ics) conforme aux spécifications du bloc associé.
• Configuration 4P3D Optimisée : Offre une protection tripolaire intégrale (3D) dans une enveloppe quadripolaire (4P), permettant une gestion efficace des coûts sans compromettre la sécurité des phases.
• Capacité Nominale 160A : Gère de manière fiable les circuits de distribution à courant élevé typiques des environnements industriels lourds.

Spécifications Techniques

Ce déclencheur de type TM-D (Thermique-Magnétique Direct) est un composant essentiel de la gamme ComPacT NSX. Il est calibré pour un courant nominal (In) de 160 Ampères. Sa configuration physique est de 4 Pôles, avec 3 Pôles dédiés à la fonction de protection (4P3D), ce qui lui permet d'assurer une coupure sélective des phases tout en conservant la continuité de l'enveloppe physique. L'appareil fournit une courbe de déclenchement fixée pour la partie magnétique et ajustable sur la partie thermique, assurant la protection contre les surcharges prolongées (Thermique) et les défauts de courant extrêmes (Magnétique). Le TM-D doit être impérativement associé aux blocs de coupure NSX160 pour définir le pouvoir de coupure effectif et garantir l'intégrité de l'installation dans les réseaux de distribution.
