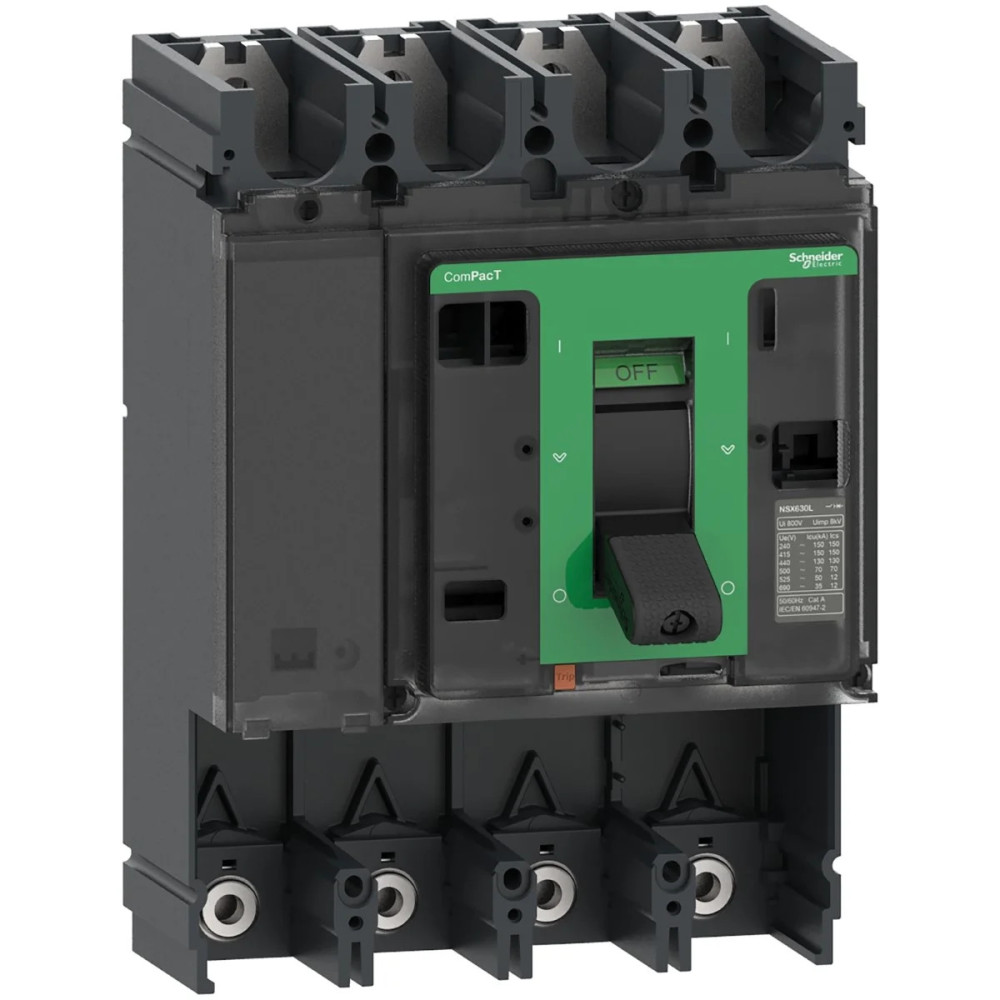

Bloc de Coupure Quadripolaire de Distribution – Flexibilité et Robustesse (400A)
Pourquoi choisir ce produit ?
Le ComPacT NSX400N est la plateforme de sectionnement et de commande essentielle, conçue pour les architectures de distribution électrique critiques dans les environnements tertiaires et industriels exigeants. Cet appareil, livré sans déclencheur (à composer), offre une flexibilité totale pour l'intégration de schémas de protection personnalisés. Il assure un sectionnement visible et fiable, permettant la maintenance en toute sécurité, tout en étant dimensionné pour résister aux contraintes d'installations à forte puissance (400A nominal) et aux défauts de court-circuit élevés (50kA). Il est l'outil privilégié des ingénieurs pour la commande et la protection primaire des circuits de distribution, des moteurs et des générateurs.
Points Forts
Capacité Nominale de 400A : Conçu pour gérer les courants forts, assurant la continuité de service pour les charges lourdes des installations industrielles.
Pouvoir de Coupure de 50 kA (Version N) : Garantie d'une coupure rapide et sécurisée des défauts de court-circuit majeurs, protégeant l'intégrité du système en aval.
Sectionnement de Sécurité Intégré : Fournit une isolation fiable pour la commande et la maintenance des installations électriques, conformément aux normes de sécurité en vigueur.
Plateforme Modulaire : Le bloc est livré sans déclencheur, offrant la liberté de sélectionner et d'intégrer ultérieurement la technologie de protection (thermique-magnétique ou électronique Micrologic) la plus adaptée aux besoins spécifiques.
Polyvalence d’Application : Efficace pour le sectionnement et la commande des circuits de distribution généraux, ainsi que pour la protection spécifique des moteurs et des générateurs.
Spécifications Techniques
Le bloc de coupure ComPacT NSX400N est un appareil quadripolaire (4P) dimensionné pour une intensité nominale de 400 Ampères. Ce modèle est caractérisé par un pouvoir de coupure ultime (Icu) de 50 kiloampères, attestant de sa robustesse face aux contraintes dynamiques des courts-circuits dans les réseaux 400V. Conçu comme une unité à composer, il permet l'intégration d'un déclencheur dans son volume afin d'assurer les fonctions de protection thermique et magnétique nécessaires aux circuits de distribution, ou pour la protection spécifique des moteurs et générateurs. L'installation est facilitée par la fourniture des accessoires de base, incluant une notice de montage, ainsi que les vis de fixation et de raccordement pour garantir une mise en œuvre rapide et conforme.
Modèle : ComPacT NSX630N
Fonction principale : Bloc de coupure (Interrupteur-sectionneur)
Configuration : Appareil à composer sans déclencheur
Courant nominal (In) : 630 A
Nombre de pôles : 4P (Tétrapolaire)
Pouvoir de coupure (Icu) : 50 kA
Utilisation : Protection, sectionnement et commande des circuits de distribution
Applications spécifiques :...
Modèle : ComPacT NSX250B
Fonction Primaire : Disjoncteur de protection et de sectionnement
Courant Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure Ultime (Icu) : 25 kA
Type de Déclencheur : TM-D (Thermo-Magnétique)
Protection Assurée : Surcharge et Court-circuit
Type de Montage : Fixe
Applications : Circuits...
Modèle : ComPacT NSX160B
Fonction Principale : Disjoncteur de Protection, Sectionnement et Commande
Courant Nominal (In) : 160A
Type de Déclencheur : Magnéto-Thermique (TM-D)
Configuration des Pôles : 3P3D (3 Pôles protégés)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnement Cible : Tertiaire et Industriel
Options de Déclenchement :...
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...
Type de Produit : Disjoncteur de puissance
Gamme : ComPacT NSX160B
Type de Montage : Fixe
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles (4P4D)
Type de Déclencheur : Thermo-Magnétique (TM-D)
Pouvoir de Coupure (Icu) : 25 kA
Fonctions de Protection : Surcharges (Thermique) et Courts-Circuits (Magnétique)
Applications : Protection des circuits de...
Le bloc Vigi VigiPacT pour disjoncteurs ComPacT NSX100 à NSX250 assure la détection et le déclenchement en cas de fuite à la terre. Conçu pour les appareils 4 pôles, il fonctionne sur un réseau 200 à 440 V AC, 50/60 Hz, et propose une sensibilité réglable de 30 mA à 30 A ainsi qu’une temporisation ajustable jusqu’à 4 s. Conforme à la norme CEI 60947-2, il...
Type de Produit : Disjoncteur / Châssis de Disjoncteur (MCCB)
Référence Constructeur : LV432415
Série : NSX400F
Configuration de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 400 A
Capacité de Coupure (Icu) : 36 kA (à 415 VCA)
Tension Nominale (Ue) : 415 VCA
Fréquence de Fonctionnement : 50/60 Hz
Unité de Déclenchement : Non incluse (Sans Déclencheur...
Gamme de Produits : ComPacT NSX100...630
Nom de l'Appareil : MX (Déclencheur d'ouverture à émission)
Type de Produit : Libération de tension (Shunt Trip Release)
Application : Contrôle et protection des installations de distribution électrique
Tension Circuit de Commande [Uc] : 220...240 V CA (50/60 Hz) ou 208...277 V CA (60 Hz)
Seuil de Fonctionnement :...
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Type de Produit : Disjoncteur de puissance
Série : Compact NSX100N
Fabricant : SCHNEIDER Electric
Référence Constructeur (P/N) : LV429011
Calibre Nominal (In) : 100 A
Nombre de Pôles : 4P (Tétrapolaire)
Unité de Déclenchement : Non fournie (Base nue pour ajout de déclencheur externe)
Fonctionnalité : Protection, coupure et sectionnement de circuit Basse...
Série : ComPacT NSX250B
Type de Produit : Disjoncteur de puissance
Calibre Nominal : 250 A
Configuration des Pôles : 4P4D (4 Pôles Protégés, 4 Pôles Distribués)
Pouvoir de Coupure (Icu) : 25 kA
Type de Déclencheur Standard : TM-D (Thermo-Magnétique)
Fonctions de Protection : Surcharge Thermique et Court-circuit Magnétique
Mode de Montage : Fixe...
Modèle : ComPacT NSX160B
Fonction Primaire : Disjoncteur
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 125 A
Nombre de Pôles : 4 Pôles
Protection des Pôles : 4 Pôles Protégés (4P4D)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Mode de Montage : Fixe
Application : Protection de circuits de distribution, moteurs et générateurs (Tertiaire...
Dans les domaines tertiaires et industriels, le disjoncteur NSX400F assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX400F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du...
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Modèle : Compact NSX630N
Courant Nominal (In) : 630 A
Nombre de Pôles : 4 Pôles
Configuration du Neutre : 4d (Neutre protégé)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic 2.3) : LSI (Long Retard, Court Retard, Instantané)
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont...
729 900 F CFATTC
729 900 F CFAHT
En stock. Livré sous 24 à 72H
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique, protection de moteurs et de générateurs
Environnement d'Usage : Tertiaire et industriel
Accessoires de Montage Fournis : Notice simplifiée, vis de fixation, vis de raccordement
