Solution de Protection Magnéto-Thermique de Référence pour Applications Industrielles et Tertiaires
Pourquoi choisir ce produit ?

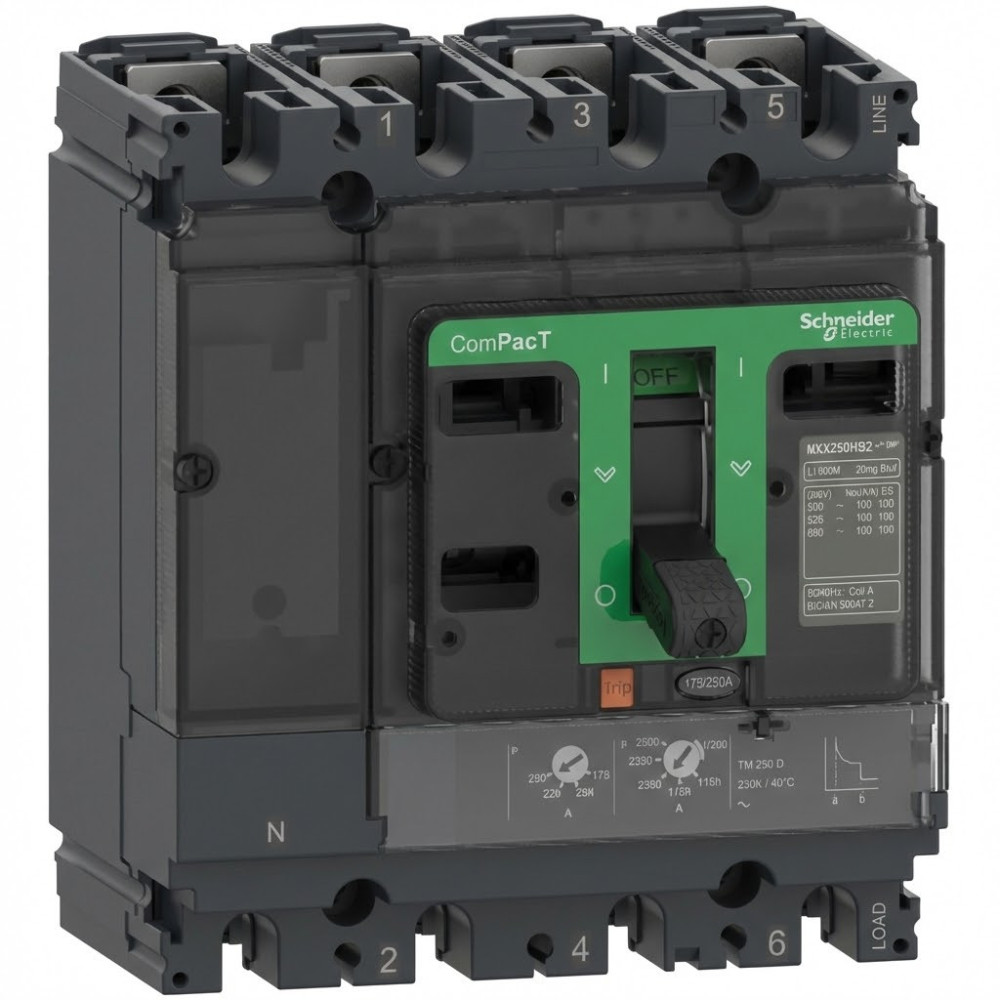

Le disjoncteur modulaire ComPacT NSX250B est la référence incontournable pour la gestion sécurisée et la commande des circuits de distribution électrique dans les infrastructures critiques. Conçu pour un montage fixe et une intégration aisée, il assure simultanément la protection des circuits contre les surintensités, un sectionnement franc et fiable, et la commande des flux électriques. Grâce à l'intégration du déclencheur thermo-magnétique (TM-D), cet équipement garantit une protection rapide et efficace des charges critiques telles que les moteurs et les générateurs, assurant ainsi une continuité de service optimale et une sécurité opérationnelle conforme aux standards industriels.
Points Forts
Capacité de Coupure Icu de 25 kA : Offre une performance de coupure élevée et fiable, garantissant la sécurité du réseau face aux défauts de court-circuit importants dans les environnements tertiaires ou industriels standard.
Architecture 4 Pôles 4 Distribués (4P4D) : Assure la protection et le sectionnement complet sur les quatre conducteurs, y compris l'isolation totale du neutre, essentielle pour certaines configurations de réseau.
Protection Magnéto-Thermique Intégrée (TM-D) : Le déclencheur non interchangeable garantit une protection immédiate contre les courts-circuits et les surcharges thermiques, simplifiant la maintenance tout en assurant une haute fiabilité.
Polyvalence d'Application : Idéal non seulement pour la protection des lignes de distribution classiques, mais également spécifiquement adapté pour la protection des moteurs et des générateurs.
Spécifications Techniques
Le ComPacT NSX250B est un disjoncteur moulé d'un calibre nominal de 250 ampères (A), optimisé pour les installations nécessitant un pouvoir de coupure ultime (Icu) de 25 kiloampères (kA). Il est configuré en 4 Pôles 4 Distribués (4P4D), assurant ainsi l'intégralité des fonctions de protection, y compris sur le conducteur neutre. L'appareil est livré avec le déclencheur thermo-magnétique TM-D, lequel intègre les protections contre les surcharges et les courts-circuits au sein du volume du disjoncteur. Bien que conçu pour un montage fixe standard, ce disjoncteur offre une modularité permettant l'association avec des déclencheurs électroniques MicroLogic optionnels pour l'intégration de fonctions de mesure et de communication avancées. L'installation et le raccordement sont facilités par la disponibilité de notices simplifiées et d'accessoires de raccordement dédiés.
Type de Produit : Disjoncteur / Châssis de Disjoncteur (MCCB)
Référence Constructeur : LV432415
Série : NSX400F
Configuration de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 400 A
Capacité de Coupure (Icu) : 36 kA (à 415 VCA)
Tension Nominale (Ue) : 415 VCA
Fréquence de Fonctionnement : 50/60 Hz
Unité de Déclenchement : Non incluse (Sans Déclencheur...
Modèle : ComPacT NSX630N
Fonction principale : Bloc de coupure (Interrupteur-sectionneur)
Configuration : Appareil à composer sans déclencheur
Courant nominal (In) : 630 A
Nombre de pôles : 4P (Tétrapolaire)
Pouvoir de coupure (Icu) : 50 kA
Utilisation : Protection, sectionnement et commande des circuits de distribution
Applications spécifiques :...
Gamme Produit : Compact NSX
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Référence Modèle : NSX630N
Calibre Nominal (In) : 630 A
Nombre de Pôles : 3 Pôles
Configuration de la Protection : 3 Pôles Protégés (3P3d)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic) : Surcharge (L),...
Modèle/Série : Compact NSX160F
Fonction : Disjoncteur
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles
Configuration des Pôles Protégés : 4d (4 pôles protégés)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Type de Protection : Surcharge et Court-circuit
Niveau de Performance : F (Norme de performance standard pour la gamme NSX)
Les adaptateurs de cosse de câble Schneider Electric sont conçus pour les disjoncteurs ComPacT NS630b à NS1600, MasterPact NT, ainsi que les interrupteurs ComPacT INS/INV.Ces accessoires permettent de connecter jusqu’à quatre câbles équipés de cosses à sertir (jusqu’à 300 mm²) sur les bornes arrière du disjoncteur. Grâce à leur conception robuste, ils...
Type de Produit : Disjoncteur Compact à Boîtier Moulé (MCCB)
Gamme : Compact NSX
Référence Modèle : NSX160F
Calibre Nominal (In) : 160 A
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 Pôles Protégés (4P3D)
Unité de Déclenchement : Thermique-Magnétique (TM-D)
Pouvoir de Coupure Ultime (Icu) à 400V : 36 kA (Typique pour Calibre F)
Type de Réseau :...
Gamme de Produits : ComPacT NSX100...630
Nom de l'Appareil : MX (Déclencheur d'ouverture à émission)
Type de Produit : Libération de tension (Shunt Trip Release)
Application : Contrôle et protection des installations de distribution électrique
Tension Circuit de Commande [Uc] : 220...240 V CA (50/60 Hz) ou 208...277 V CA (60 Hz)
Seuil de Fonctionnement :...
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont...
Dans les domaines tertiaires et industriels, le disjoncteur NSX160F avec déclencheur TM-D, 160A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX160F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont...
Type de Produit : Disjoncteur Boîtier Moulé (DBM)
Fabricant : Schneider Electric
Référence Commerciale : LV432808
Série : Compact NSX630N
Nombre de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 630 A
Tension Nominale (Ue) : 415 VCA
Pouvoir de Coupure Ultime (Icu) : 50 kA (à 415 V)
Fréquence Assignée : 50/60 Hz
Unité de Déclenchement : Non fournie...
Nom du Produit : ComPacT NSX100B
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Courant Nominal (In) : 63 A
Type de Déclencheur : TM-D (Magnéto-Thermique)
Nombre de Pôles : 4 Pôles
Configuration Neutre : 4D (4 Pôles Protégés)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Fonctions Principales : Protection, Sectionnement et Commande
Type de Montage : Fixe
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Dans les domaines tertiaires et industriels, le disjoncteur NSX400F assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX400F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du...
Type de Produit : Disjoncteur de puissance
Série : Compact NSX100N
Fabricant : SCHNEIDER Electric
Référence Constructeur (P/N) : LV429011
Calibre Nominal (In) : 100 A
Nombre de Pôles : 4P (Tétrapolaire)
Unité de Déclenchement : Non fournie (Base nue pour ajout de déclencheur externe)
Fonctionnalité : Protection, coupure et sectionnement de circuit Basse...
