Performance Compacte et Fiabilité Essentielle pour les Réseaux 25 kA
Pourquoi choisir ce produit ?
Le disjoncteur ComPacT NSX100B est conçu pour répondre aux exigences strictes des environnements tertiaires et industriels nécessitant une protection électrique de haute performance. Il excelle dans la triple fonction de protection, de sectionnement (isolation sécurisée) et de commande des circuits de distribution basse tension. Sa conception modulaire permet d'intégrer nativement les protections magnétiques et thermiques essentielles grâce à son déclencheur TM-D, garantissant une réponse rapide et fiable en cas de surcharge ou de court-circuit. Le NSX100B représente une solution robuste pour sécuriser à la fois la distribution générale et les équipements spécifiques, tels que les moteurs et les générateurs.
Points Forts
Haute Capacité de Coupure : Assure une sécurité opérationnelle maximale dans les réseaux soumis à des contraintes élevées grâce à son pouvoir de coupure ultime (Icu) de 25 kA.
Protection Intégrée TM-D : Le déclencheur magnéto-thermique (TM-D) de 63 A fournit des seuils de protection fixes et éprouvés, simplifiant la maintenance tout en garantissant une fiabilité mécanique et thermique.
Configuration 4P4D Complète : Offre une protection totale et simultanée sur les quatre pôles, y compris le neutre, essentielle pour la sécurité et la conformité des systèmes triphasés.
Polyvalence d’Application : Conçu pour la distribution électrique générale, il est également spécifiquement adapté pour la protection des générateurs et des moteurs.
Spécifications Techniques
Le modèle ComPacT NSX100B est un disjoncteur à boîtier moulé de 4 pôles avec protection sur les 4 conducteurs (4P4D), calibré pour un courant nominal de 63 ampères. Sa principale caractéristique de performance est son pouvoir de coupure ultime (Icu) qui atteint 25 kiloampères sous tension nominale. L'unité est équipée d'un déclencheur magnéto-thermique TM-D assurant la détection des surcharges via sa fonction thermique et la gestion des courts-circuits par sa fonction magnétique instantanée. Conçu pour une intégration physique durable, ce disjoncteur est spécifié pour un montage fixe dans l'appareillage. Bien que le modèle livré inclue le déclencheur magnéto-thermique, la plateforme NSX100B supporte également l'installation de déclencheurs électroniques MicroLogic pour des fonctions avancées de mesure et de communication.
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @...
Série : Compact NSX
Modèle : NSX100f
Type de Produit : Disjoncteur Compact
Technologie de Déclenchement : Thermomagnétique (TM)
Référence Déclencheur : tm100d
Calibre Nominal (In) : 100 A
Configuration de Pôles : 4 Pôles
Pôles Protégés : 3 Protégés (4P3D)
Fonction Principale : Protection Surcharge et Court-circuit Basse Tension
Le bloc Vigi VigiPacT pour disjoncteurs ComPacT NSX100 à NSX250 assure la détection et le déclenchement en cas de fuite à la terre. Conçu pour les appareils 4 pôles, il fonctionne sur un réseau 200 à 440 V AC, 50/60 Hz, et propose une sensibilité réglable de 30 mA à 30 A ainsi qu’une temporisation ajustable jusqu’à 4 s. Conforme à la norme CEI 60947-2, il...
Le Disjoncteur ComPacT NSX100F est la solution d'appareillage conçue pour les infrastructures nécessitant une gestion stricte et une protection infaillible des circuits de distribution électrique. Avec son déclencheur magnéto-thermique TM-D, il offre une protection sélective et ajustable contre les surcharges (L) et les courts-circuits (I), assurant la...
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique,...
Le répartiteur Linergy FC permet de distribuer l’énergie sur une rangée de disjoncteurs ComPacT NSX dans les cellules PrismaSeT P. Préfabriqué et facile à installer, il assure un raccordement sûr et fiable pour les installations électriques industrielles ou tertiaires. Distribuer l’énergie sur plusieurs disjoncteurs ComPacT NSX. Assurer un raccordement...

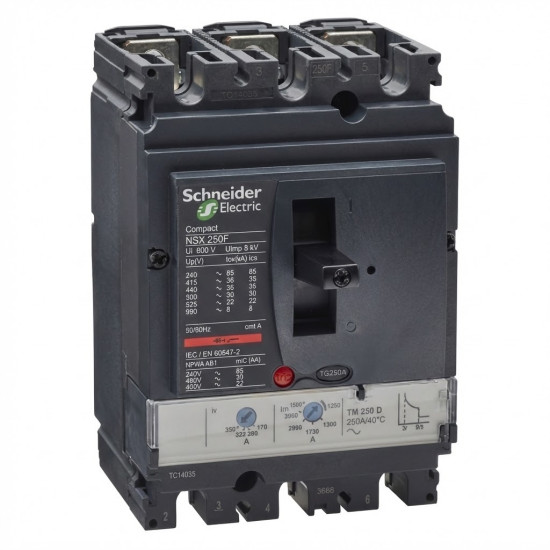

Type de Produit : Disjoncteur boîtier moulé
Modèle : Compact NSX250F
Fabricant : Schneider Electric
Référence Commerciale : LV431630
Calibre Nominal (In) : 250 A
Configuration : 3 Pôles
Pôles Protégés : 3 (3d)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Classe de Performance : F (Standard)
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont...
Dans les domaines tertiaires et industriels, le disjoncteur NSX400F assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX400F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du...
Modèle : ComPacT NSX250B
Fonction Primaire : Disjoncteur de protection et de sectionnement
Courant Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure Ultime (Icu) : 25 kA
Type de Déclencheur : TM-D (Thermo-Magnétique)
Protection Assurée : Surcharge et Court-circuit
Type de Montage : Fixe
Applications : Circuits...
Gamme Produit : Compact NSX
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Référence Modèle : NSX630N
Calibre Nominal (In) : 630 A
Nombre de Pôles : 3 Pôles
Configuration de la Protection : 3 Pôles Protégés (3P3d)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic) : Surcharge (L),...
Produit : Disjoncteur Cadre Moulé (DCM)
Série : ComPacT NSX160F
Type de Protection : Déclencheur Thermo-Magnétique (TM-D)
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA
Configuration des Pôles : 4 Pôles, 4 Dédiés (4P4D)
Fonctions de Protection : Thermique (Surcharge) et Magnétique (Court-circuit)
Type de Montage : Fixe
Applications :...
Modèle/Série : Compact NSX160F
Fonction : Disjoncteur
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles
Configuration des Pôles Protégés : 4d (4 pôles protégés)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Type de Protection : Surcharge et Court-circuit
Niveau de Performance : F (Norme de performance standard pour la gamme NSX)
Type de Produit : Disjoncteur / Châssis de Disjoncteur (MCCB)
Référence Constructeur : LV432415
Série : NSX400F
Configuration de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 400 A
Capacité de Coupure (Icu) : 36 kA (à 415 VCA)
Tension Nominale (Ue) : 415 VCA
Fréquence de Fonctionnement : 50/60 Hz
Unité de Déclenchement : Non incluse (Sans Déclencheur...
1 179 000 F CFATTC
1 179 000 F CFAHT
EN STOCK
Nom du Produit : ComPacT NSX100B
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Courant Nominal (In) : 63 A
Type de Déclencheur : TM-D (Magnéto-Thermique)
Nombre de Pôles : 4 Pôles
Configuration Neutre : 4D (4 Pôles Protégés)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Fonctions Principales : Protection, Sectionnement et Commande
