Le Disjoncteur ComPacT NSX100F est la solution d'appareillage conçue pour les infrastructures nécessitant une gestion stricte et une protection infaillible des circuits de distribution électrique. Avec son déclencheur magnéto-thermique TM-D, il offre une protection sélective et ajustable contre les surcharges (L) et les courts-circuits (I), assurant la continuité de service et la conformité aux normes les plus rigoureuses (CEI, UL).
Disjoncteur Compact NSX100F : Sécurité et Performance en Distribution Basse Tension
Garantissez l'intégrité de vos réseaux de distribution Basse Tension critiques grâce à une protection magnéto-thermique de haute capacité et une fiabilité certifiée.
Pourquoi choisir le ComPacT NSX100F ?
Le Disjoncteur ComPacT NSX100F est la solution d'appareillage conçue pour les infrastructures nécessitant une gestion stricte et une protection infaillible des circuits de distribution électrique. Avec son déclencheur magnéto-thermique TM-D, il offre une protection sélective et ajustable contre les surcharges (L) et les courts-circuits (I), assurant la continuité de service et la conformité aux normes les plus rigoureuses (CEI, UL).
Points Forts et Bénéfices Clés
Capacité de Coupure Exceptionnelle (F) : Maîtrisez les courants de court-circuit élevés avec un Pouvoir de Coupure Ultime (Icu) de 36 kA à 380/415 V, permettant de maintenir l'intégrité de l'installation même dans des conditions de défaut sévères.
Protection Thermique Précise : Le déclencheur TM-D permet un réglage fin du seuil de protection longue durée (Ir) dans une plage de 0,7 à 1 x In (100A), garantissant une adaptation optimale aux charges spécifiques et prévenant les déclenchements intempestifs.
Durabilité et Endurance Opérationnelle : Bénéficiez d'une durée de vie mécanique élevée (50 000 cycles) et d'une excellente tenue électrique (jusqu'à 50 000 cycles à 440 V In/2), réduisant significativement les besoins de maintenance et le Coût Total de Propriété (TCO).
Résistance aux Contraintes Électriques : Avec une tension assignée d'isolement (Ui) de 800 V et une tenue aux chocs (Uimp) de 8 kV, le disjoncteur est optimisé pour résister aux surtensions transitoires et assurer une isolation fiable dans des environnements industriels exigeants.
Spécifications Techniques
Catégorie
Détail
Identifiant Produit

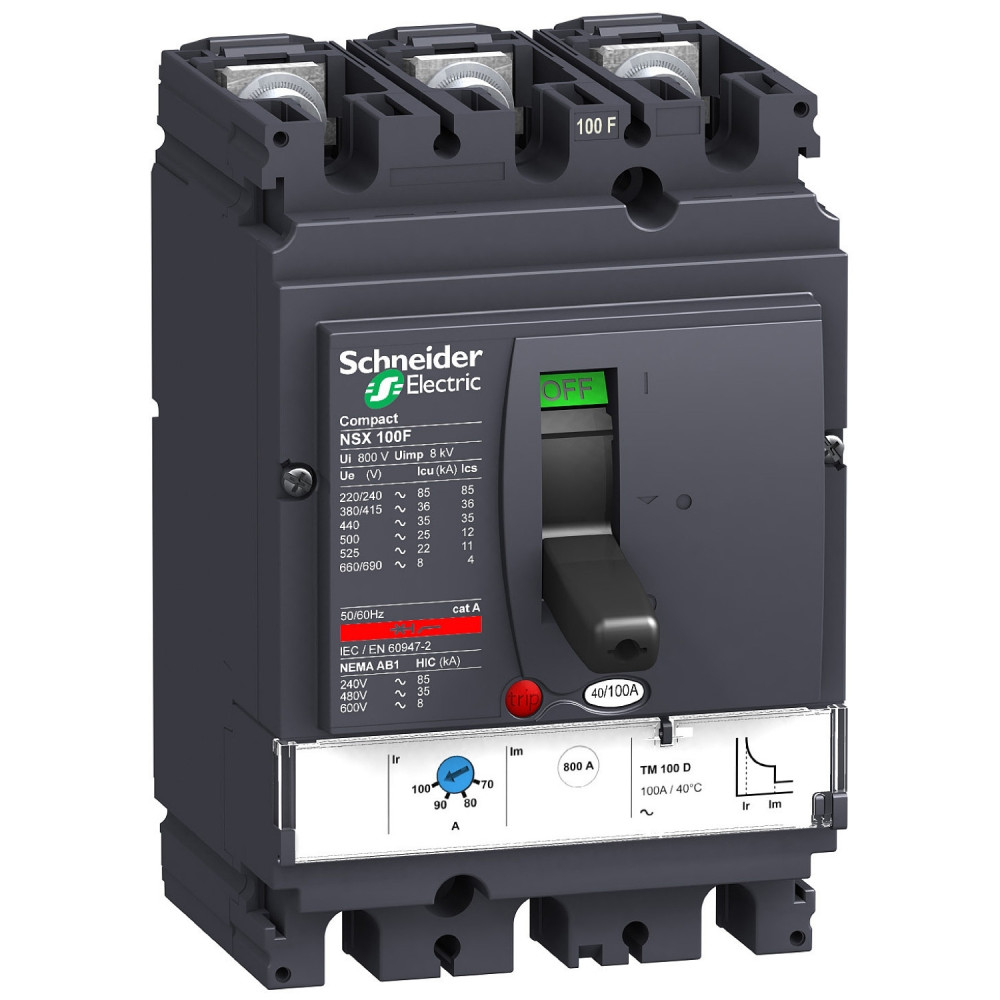

ComPacT NSX100F (LV429630)
Configuration
Disjoncteur fixe, 3 Pôles (3P3d)
Courant Nominal (In)
100 A à 40 °C
Tension Assignée d'Emploi (Ue)
690 V CA 50/60 Hz
Tension Assignée d'Isolement (Ui)
800 V CA 50/60 Hz
Pouvoir de Coupure Ultime (Icu)
36 kA Icu à 380/415 V CA (CEI 60947-2) ; 85 kA à 220/240 V CA
Pouvoir de Coupure Service (Ics)
36 kA Ics à 380/415 V CA (CEI 60947-2)
Déclencheur
Magnéto-Thermique TM-D
Fonctions de Protection
LI (Surcharge Longue Durée / Court-Circuit Instantané)
