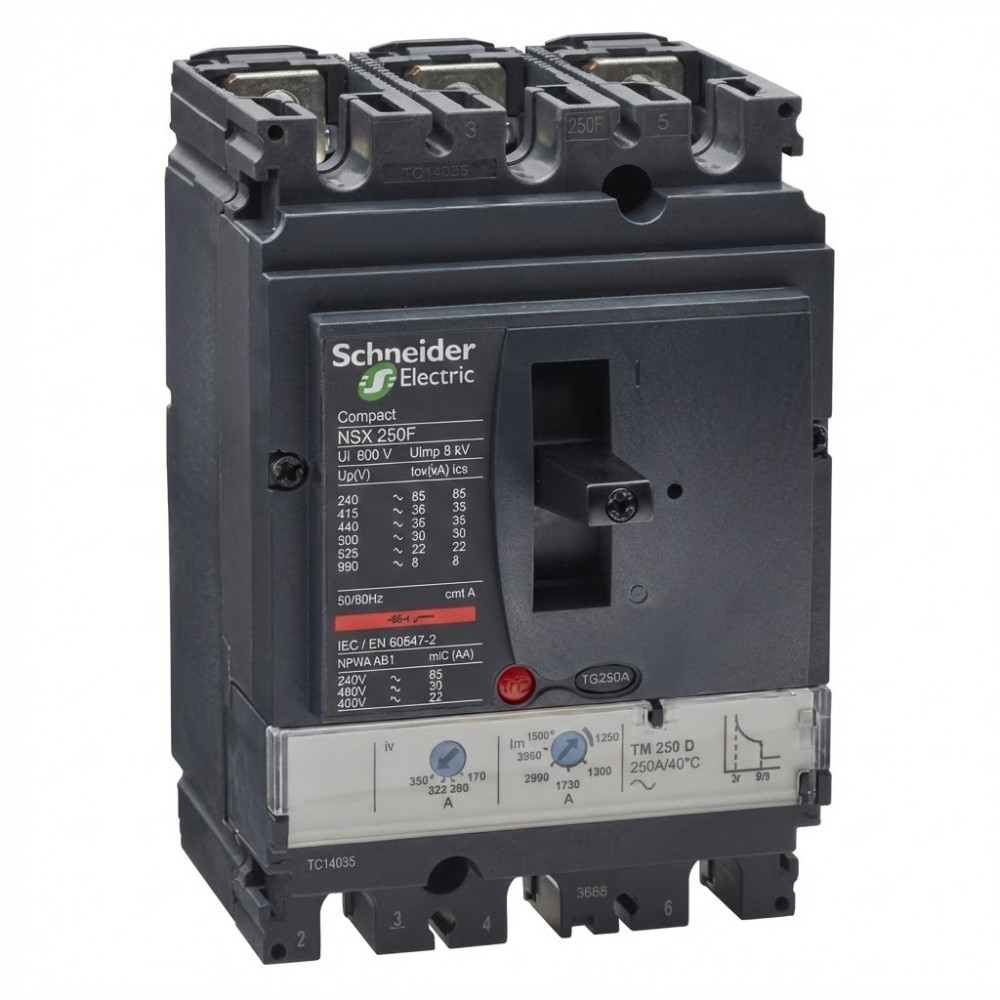

Solution de Protection Basse Tension 3P3d à Déclencheur Magnéto-Thermique (In 250A)
Pourquoi choisir ce produit ?
Le Compact NSX250F est l'élément essentiel de toute architecture de distribution électrique nécessitant une protection fiable et éprouvée contre les défauts de surcharge et de court-circuit. Conçu spécifiquement pour les environnements industriels et tertiaires exigeants, ce disjoncteur assure la continuité de service tout en garantissant une conformité rigoureuse aux standards de sécurité. Il combine la robustesse mécanique de la plateforme NSX avec la précision de la technologie de déclenchement magnéto-thermique TMD.
Points Forts
Capacité Nominale 250A : Gère efficacement les charges moyennes à importantes dans les tableaux de distribution principaux ou secondaires.
Protection 3P3d Intégrale : Sécurité maximale grâce à la surveillance et au déclenchement effectif sur l'ensemble des trois phases (3 Pôles Protégés).
Technologie TMD Fiable : Le déclencheur magnéto-thermique (TMD) assure une protection instantanée contre les courts-circuits et une protection temporisée contre les surcharges.
Plateforme Compact NSX : Profite de la modularité, de l'encombrement optimisé et de la haute performance de coupure (classe F) reconnue par l'industrie.
Référence Industrielle : Produit Schneider Electric (LV431630) garantissant la compatibilité et la disponibilité dans les systèmes de gestion d’énergie existants.
Spécifications Techniques
Le disjoncteur Compact NSX250F est un appareil de coupure de puissance destiné aux réseaux Basse Tension. Il est calibré pour un courant nominal (In) de 250 Ampères et utilise une configuration triphasée (3P) avec protection appliquée sur chacun des trois pôles (3d). Son cœur fonctionnel est le déclencheur de type Magnéto-Thermique (TMD) : la partie thermique à effet retardé est responsable de la protection contre les surcharges persistantes, tandis que la partie magnétique assure une réponse instantanée et élevée pour l’élimination rapide des courts-circuits. Ce modèle, faisant partie de la gamme Compact NSX, offre une intégration aisée dans les tableaux électriques et représente un standard pour les applications où la performance et la sélectivité de coupure sont primordiales.
Modèle : ComPacT NSX630N
Fonction principale : Bloc de coupure (Interrupteur-sectionneur)
Configuration : Appareil à composer sans déclencheur
Courant nominal (In) : 630 A
Nombre de pôles : 4P (Tétrapolaire)
Pouvoir de coupure (Icu) : 50 kA
Utilisation : Protection, sectionnement et commande des circuits de distribution
Applications spécifiques :...
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique,...
Le déclencheur électronique MicroLogic 2.2 assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé à un bloc de coupure ComPacT, il permet la protection fiable des installations électriques. Ce déclencheur est un appareil à composer, offrant des paramètres de réglage...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Modèle : Compact NSX630N
Courant Nominal (In) : 630 A
Nombre de Pôles : 4 Pôles
Configuration du Neutre : 4d (Neutre protégé)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic 2.3) : LSI (Long Retard, Court Retard, Instantané)
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...
Type de Produit : Disjoncteur de puissance
Gamme : ComPacT NSX160B
Type de Montage : Fixe
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles (4P4D)
Type de Déclencheur : Thermo-Magnétique (TM-D)
Pouvoir de Coupure (Icu) : 25 kA
Fonctions de Protection : Surcharges (Thermique) et Courts-Circuits (Magnétique)
Applications : Protection des circuits de...
Les adaptateurs de cosse de câble Schneider Electric sont conçus pour les disjoncteurs ComPacT NS630b à NS1600, MasterPact NT, ainsi que les interrupteurs ComPacT INS/INV.Ces accessoires permettent de connecter jusqu’à quatre câbles équipés de cosses à sertir (jusqu’à 300 mm²) sur les bornes arrière du disjoncteur. Grâce à leur conception robuste, ils...
Modèle : ComPacT NSX160B
Fonction Primaire : Disjoncteur
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 125 A
Nombre de Pôles : 4 Pôles
Protection des Pôles : 4 Pôles Protégés (4P4D)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Mode de Montage : Fixe
Application : Protection de circuits de distribution, moteurs et générateurs (Tertiaire...
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Le Disjoncteur ComPacT NSX100F est la solution d'appareillage conçue pour les infrastructures nécessitant une gestion stricte et une protection infaillible des circuits de distribution électrique. Avec son déclencheur magnéto-thermique TM-D, il offre une protection sélective et ajustable contre les surcharges (L) et les courts-circuits (I), assurant la...
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @...
Le ComPacT NSX100F est un disjoncteur à boîtier moulé conçu pour la protection fiable des réseaux basse tension triphasés avec neutre. Cette version est équipée d’un déclencheur thermomagnétique TM-D réglé à 100 A, assurant une protection efficace contre les surcharges et courts-circuits. Le modèle 4P3D coupe uniquement les trois phases (neutre passant...
Description des pôles : 4P
[In] courant nominal : 250 A
Pouvoir de coupure : 36 kA
Nom du déclencheur : TM-D
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des...
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Modèle/Série : Compact NSX160F
Fonction : Disjoncteur
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles
Configuration des Pôles Protégés : 4d (4 pôles protégés)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Type de Protection : Surcharge et Court-circuit
Niveau de Performance : F (Norme de performance standard pour la gamme NSX)
Dans les domaines tertiaires et industriels, le disjoncteur NSX400F assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX400F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du...
1 186 900 F CFATTC
1 186 900 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur boîtier moulé
Modèle : Compact NSX250F
Fabricant : Schneider Electric
Référence Commerciale : LV431630
Calibre Nominal (In) : 250 A
Configuration : 3 Pôles
Pôles Protégés : 3 (3d)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
