Déclencheur Thermomagnétique TM-D 100A pour Applications 4P4D
Pourquoi choisir ce produit ?
Le ComPacT NSX100B est une solution incontournable pour la gestion et la protection des circuits de distribution électrique dans les environnements tertiaires et industriels exigeants. Conçu pour garantir une continuité de service maximale, ce disjoncteur assure simultanément les fonctions de protection contre les surcharges et les courts-circuits, le sectionnement sûr et la commande des installations. Sa configuration 4P4D offre une isolation totale du circuit, un impératif pour la sécurité des installations critiques incluant la protection des moteurs et des générateurs.
Points Forts
Sécurité Totale 4P4D : Quatre pôles de coupure et quatre pôles protégés garantissent une protection intégrale et un sectionnement fiable de tous les conducteurs.
Pouvoir de Coupure Optimisé : Performance Icu de 25 kA, adaptée aux réseaux où les courants de court-circuit peuvent atteindre des niveaux significatifs.
Protection Thermomagnétique (TM-D) : Intègre les protections contre les surcharges (thermique) et les courts-circuits (magnétique) dans un volume compact, réduisant le temps de réaction aux défauts.
Polyvalence d'Application : Conçu pour la protection des circuits de distribution électrique, ainsi que des équipements spécifiques comme les moteurs et les générateurs.
Spécifications Techniques
Ce disjoncteur de la série ComPacT NSX100B est un dispositif à boîtier moulé (MCCB) spécifié pour un courant nominal (In) de 100 Ampères. Il est équipé du déclencheur thermomagnétique de type TM-D, assurant une protection efficace et fiable sans nécessiter d’alimentation auxiliaire. Sa capacité de coupure ultime en court-circuit (Icu) atteint 25 kiloampères. Le dispositif opère sur une architecture quadripolaire (4P4D), signifiant qu'il assure la protection et la coupure sur l'intégralité des quatre conducteurs. Sa conception est strictement dédiée au montage fixe dans l’armoire ou le tableau de distribution, facilitant son intégration et son raccordement.
Type de Produit : Disjoncteur / Châssis de Disjoncteur (MCCB)
Référence Constructeur : LV432415
Série : NSX400F
Configuration de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 400 A
Capacité de Coupure (Icu) : 36 kA (à 415 VCA)
Tension Nominale (Ue) : 415 VCA
Fréquence de Fonctionnement : 50/60 Hz
Unité de Déclenchement : Non incluse (Sans Déclencheur...
Nom du Produit : ComPacT NSX100B
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Courant Nominal (In) : 63 A
Type de Déclencheur : TM-D (Magnéto-Thermique)
Nombre de Pôles : 4 Pôles
Configuration Neutre : 4D (4 Pôles Protégés)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Fonctions Principales : Protection, Sectionnement et Commande
Type de Montage : Fixe
Type de Produit : Disjoncteur boîtier moulé
Modèle : Compact NSX250F
Fabricant : Schneider Electric
Référence Commerciale : LV431630
Calibre Nominal (In) : 250 A
Configuration : 3 Pôles
Pôles Protégés : 3 (3d)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Classe de Performance : F (Standard)
Les adaptateurs de cosse de câble Schneider Electric sont conçus pour les disjoncteurs ComPacT NS630b à NS1600, MasterPact NT, ainsi que les interrupteurs ComPacT INS/INV.Ces accessoires permettent de connecter jusqu’à quatre câbles équipés de cosses à sertir (jusqu’à 300 mm²) sur les bornes arrière du disjoncteur. Grâce à leur conception robuste, ils...
Modèle : ComPacT NSX160B
Fonction Primaire : Disjoncteur
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 125 A
Nombre de Pôles : 4 Pôles
Protection des Pôles : 4 Pôles Protégés (4P4D)
Pouvoir de Coupure Ultime (Icu) : 25 kA
Mode de Montage : Fixe
Application : Protection de circuits de distribution, moteurs et générateurs (Tertiaire...
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...

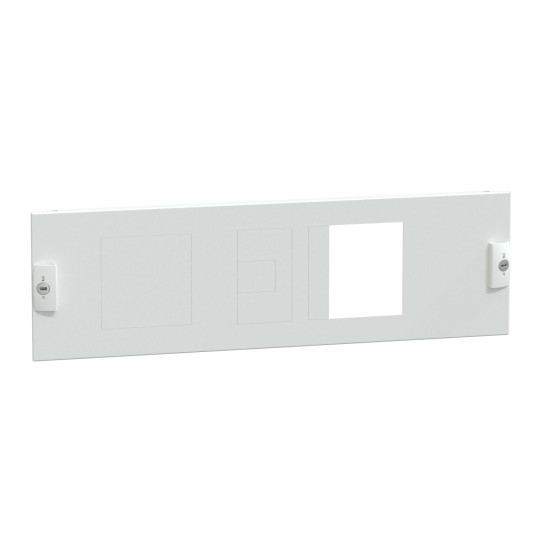

Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...

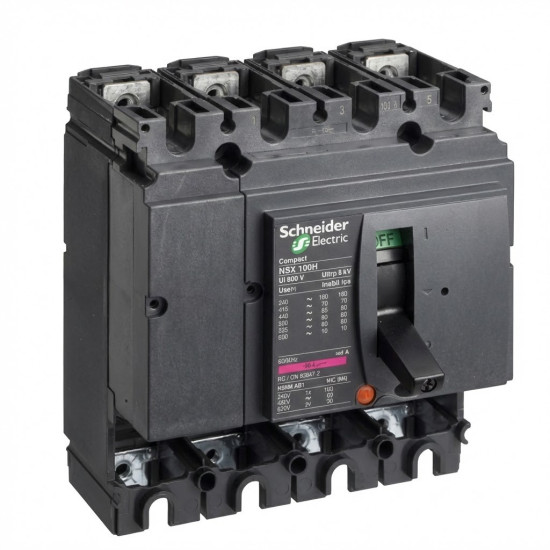

Type de Produit : Disjoncteur de puissance
Série : Compact NSX100N
Fabricant : SCHNEIDER Electric
Référence Constructeur (P/N) : LV429011
Calibre Nominal (In) : 100 A
Nombre de Pôles : 4P (Tétrapolaire)
Unité de Déclenchement : Non fournie (Base nue pour ajout de déclencheur externe)
Fonctionnalité : Protection, coupure et sectionnement de circuit Basse...
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @...
Le bloc Vigi VigiPacT pour disjoncteurs ComPacT NSX100 à NSX250 assure la détection et le déclenchement en cas de fuite à la terre. Conçu pour les appareils 4 pôles, il fonctionne sur un réseau 200 à 440 V AC, 50/60 Hz, et propose une sensibilité réglable de 30 mA à 30 A ainsi qu’une temporisation ajustable jusqu’à 4 s. Conforme à la norme CEI 60947-2, il...

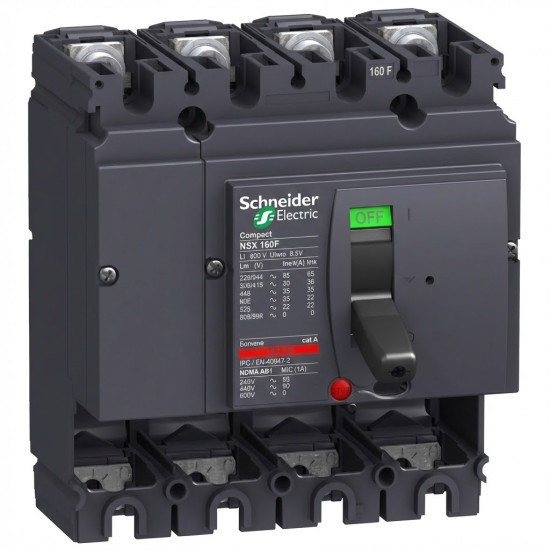

Modèle/Série : Compact NSX160F
Fonction : Disjoncteur
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles
Configuration des Pôles Protégés : 4d (4 pôles protégés)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Type de Protection : Surcharge et Court-circuit
Niveau de Performance : F (Norme de performance standard pour la gamme NSX)
Type de Produit : Disjoncteur Compact à Boîtier Moulé (MCCB)
Gamme : Compact NSX
Référence Modèle : NSX160F
Calibre Nominal (In) : 160 A
Configuration des Pôles : 4 Pôles
Pôles Protégés : 3 Pôles Protégés (4P3D)
Unité de Déclenchement : Thermique-Magnétique (TM-D)
Pouvoir de Coupure Ultime (Icu) à 400V : 36 kA (Typique pour Calibre F)
Type de Réseau :...
Le Disjoncteur ComPacT NSX100F est la solution d'appareillage conçue pour les infrastructures nécessitant une gestion stricte et une protection infaillible des circuits de distribution électrique. Avec son déclencheur magnéto-thermique TM-D, il offre une protection sélective et ajustable contre les surcharges (L) et les courts-circuits (I), assurant la...
Gamme Produit : Compact NSX
Type d'Appareil : Disjoncteur à boîtier moulé (MCCB)
Référence Modèle : NSX630N
Calibre Nominal (In) : 630 A
Nombre de Pôles : 3 Pôles
Configuration de la Protection : 3 Pôles Protégés (3P3d)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic) : Surcharge (L),...
2 619 000 F CFATTC
2 619 000 F CFAHT
EN STOCK
Modèle : ComPacT NSX100B
Fonction principale : Disjoncteur à boîtier moulé (MCCB)
