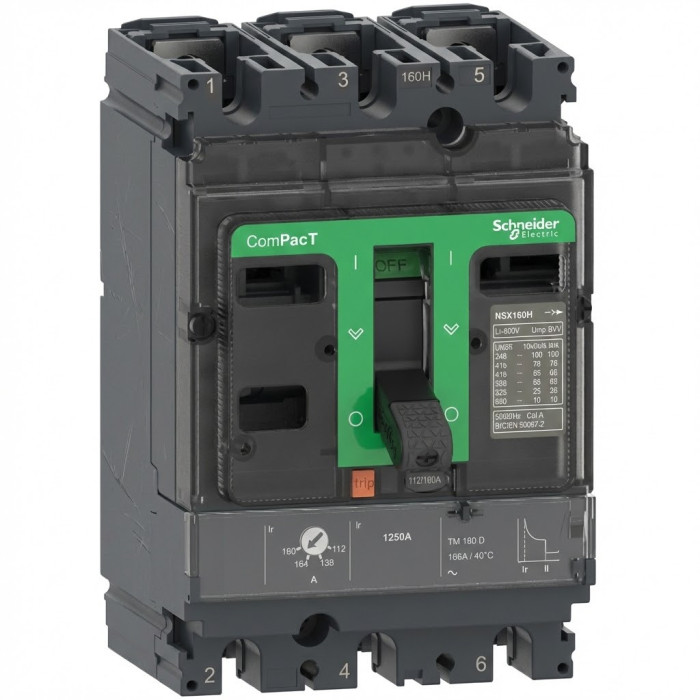

Disjoncteur Boîtier Moulé 160A à Déclencheur Magnéto-Thermique (TM-D)
Pourquoi choisir ce produit ?
Le disjoncteur ComPacT NSX160B est conçu pour répondre aux exigences rigoureuses des installations électriques tertiaires et industrielles nécessitant une fiabilité opérationnelle. Ce modèle assure le sectionnement complet, la commande des circuits, et la protection essentielle contre les surcharges et les courts-circuits. Intégrant un déclencheur TM-D 160A, il garantit une réponse rapide et précise, offrant une performance de coupure de 25 kA indispensable pour la sécurisation des réseaux de distribution basse tension.
Points Forts
Capacité de Coupure Optimisée : Assure un Pouvoir de Coupure (Icu) de 25 kA, adapté aux environnements où les contraintes électrodynamiques sont modérées à élevées (version B).
Protection Intégrée TM-D : Le déclencheur magnéto-thermique fixe (TM-D) offre une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits, simplifiant la mise en œuvre et le réglage.
Polyvalence d’Application : Conçu pour protéger efficacement les circuits de distribution électrique, ainsi que les installations spécifiques telles que les moteurs et les générateurs.
Configuration 3P3D : Offre une protection sur les trois pôles actifs, essentielle pour la gestion des réseaux triphasés.
Spécifications Techniques
Le ComPacT NSX160B est un disjoncteur boîtier moulé, calibré pour un courant nominal (In) de 160 Ampères. Sa configuration en 3P3D assure la protection intégrale des trois phases. Il est équipé en standard du déclencheur de type magnéto-thermique TM-D, qui gère la protection contre les défauts thermiques (surcharges) et magnétiques (courts-circuits) dans un volume compact. Ce modèle supporte un Pouvoir de Coupure ultime (Icu) de 25 kA sous 400V, le positionnant idéalement pour les installations de distribution standard. Conçu pour un montage fixe, il offre également une flexibilité modulaire, permettant l'association du bloc de coupure et du déclencheur, y compris la possibilité d'utiliser des déclencheurs électroniques de la gamme MicroLogic pour des fonctions de mesure et de communication avancées.
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Le déclencheur électronique MicroLogic 2.2 assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé à un bloc de coupure ComPacT, il permet la protection fiable des installations électriques. Ce déclencheur est un appareil à composer, offrant des paramètres de réglage...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Modèle : Compact NSX630N
Courant Nominal (In) : 630 A
Nombre de Pôles : 4 Pôles
Configuration du Neutre : 4d (Neutre protégé)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic 2.3) : LSI (Long Retard, Court Retard, Instantané)
Type de Produit : Disjoncteur / Châssis de Disjoncteur (MCCB)
Référence Constructeur : LV432415
Série : NSX400F
Configuration de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 400 A
Capacité de Coupure (Icu) : 36 kA (à 415 VCA)
Tension Nominale (Ue) : 415 VCA
Fréquence de Fonctionnement : 50/60 Hz
Unité de Déclenchement : Non incluse (Sans Déclencheur...
Type de Produit : Disjoncteur Boîtier Moulé (MCCB)
Modèle/Série : NSX160N
Référence Constructeur : LV430411
Nombre de Pôles : 4P
Courant Nominal (In) : 160 A
Tension Nominale (Ue) : 415 V CA
Fréquence Nominale : 50/60 Hz
Pouvoir de Coupure Ultime (Icu) : 50 kA à 415V
Unité de Déclenchement : Non inclus (SANS DÉCLENCHEUR / Base nue)
Fabricant : Schneider...
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Description des pôles : 4P
[In] courant nominal : 250 A
Pouvoir de coupure : 36 kA
Nom du déclencheur : TM-D
Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des...
Modèle/Série : Compact NSX160F
Fonction : Disjoncteur
Courant Nominal (In) : 160 A
Nombre de Pôles : 4 Pôles
Configuration des Pôles Protégés : 4d (4 pôles protégés)
Technologie de Déclenchement : Magnéto-Thermique (TMD)
Type de Protection : Surcharge et Court-circuit
Niveau de Performance : F (Norme de performance standard pour la gamme NSX)
Produit : Disjoncteur Cadre Moulé (DCM)
Série : ComPacT NSX160F
Type de Protection : Déclencheur Thermo-Magnétique (TM-D)
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA
Configuration des Pôles : 4 Pôles, 4 Dédiés (4P4D)
Fonctions de Protection : Thermique (Surcharge) et Magnétique (Court-circuit)
Type de Montage : Fixe
Applications :...
Les adaptateurs de cosse de câble Schneider Electric sont conçus pour les disjoncteurs ComPacT NS630b à NS1600, MasterPact NT, ainsi que les interrupteurs ComPacT INS/INV.Ces accessoires permettent de connecter jusqu’à quatre câbles équipés de cosses à sertir (jusqu’à 300 mm²) sur les bornes arrière du disjoncteur. Grâce à leur conception robuste, ils...
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique,...
Dans les domaines tertiaires et industriels, le disjoncteur NSX400F assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX400F permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du...
Le Disjoncteur ComPacT NSX100F est la solution d'appareillage conçue pour les infrastructures nécessitant une gestion stricte et une protection infaillible des circuits de distribution électrique. Avec son déclencheur magnéto-thermique TM-D, il offre une protection sélective et ajustable contre les surcharges (L) et les courts-circuits (I), assurant la...
