Protection Magnéto-Thermique 4P4D : Maîtrise et Sécurité des Réseaux critiques
Pourquoi choisir ce produit ?
Le ComPacT NSX160F est un disjoncteur à boîtier moulé conçu spécifiquement pour répondre aux exigences rigoureuses des installations tertiaires et industrielles nécessitant une fiabilité maximale. Il assure la triple fonction de protection, de sectionnement et de commande des circuits de distribution électrique, y compris la protection dédiée des moteurs et générateurs. Son architecture garantit une intégration complète et performante des dispositifs de protection, réduisant l'encombrement tout en maintenant des capacités de coupure élevées, essentielles pour les environnements à forte densité énergétique.
Points Forts
Capacité de Coupure Optimisée : Avec un pouvoir de coupure ultime (Icu) de 36 kA, le NSX160F est classé pour gérer efficacement les courants de court-circuit importants, assurant la résilience et la sécurité du réseau en cas de défaut majeur.
Protection Complète 4P4D : La configuration 4 Pôles, 4 Dédiés (4P4D) garantit que les trois phases ainsi que le neutre sont entièrement protégés et sectionnés simultanément, une exigence critique pour la protection des systèmes sensibles.
Déclencheur Thermique-Magnétique (TM-D) Intégré : Le déclencheur TM-D de 160A fournit une protection duale intrinsèque : thermique contre les surcharges prolongées et magnétique contre les courts-circuits instantanés, sans nécessiter de modules électroniques externes complexes.
Intégration et Robustesse : Conçu pour un montage fixe, il assure une connexion mécanique pérenne et une stabilité accrue dans les tableaux de distribution, simplifiant la maintenance et renforçant la durabilité de l'installation.
Spécifications Techniques
Le disjoncteur ComPacT NSX160F est un dispositif de protection et de sectionnement à boîtier moulé, calibré pour un courant nominal (In) de 160 Ampères. Sa performance est attestée par un pouvoir de coupure ultime (Icu) de 36 kiloampères, lui conférant la robustesse nécessaire pour les applications de distribution électrique standard et spécialisée. L'unité est configurée en 4 Pôles Protégés (4P4D), assurant la surveillance et la coupure effective des trois phases et du conducteur neutre. L'appareil intègre le déclencheur thermo-magnétique (TM-D) de 160A, qui fournit nativement les seuils de protection thermique et magnétique nécessaires pour la protection des circuits, des moteurs et des générateurs. L'unité est prévue pour un montage de type fixe.
Gamme de Produits : ComPacT NSX100...630
Nom de l'Appareil : MX (Déclencheur d'ouverture à émission)
Type de Produit : Libération de tension (Shunt Trip Release)
Application : Contrôle et protection des installations de distribution électrique
Tension Circuit de Commande [Uc] : 220...240 V CA (50/60 Hz) ou 208...277 V CA (60 Hz)
Seuil de Fonctionnement :...
Modèle : ComPacT NSX100B
Fonction principale : Disjoncteur à boîtier moulé (MCCB)
Type de Déclencheur : Thermomagnétique (TM-D)
Courant Nominal (In) : 100 A
Configuration de Pôles : 4 Pôles
Protection : 4 Pôles Protégés (4P4D)
Pouvoir de Coupure (Icu) : 25 kA
Type de Montage : Fixe
Environnements cibles : Tertiaire et Industriel
Description des pôles : 4P
[In] courant nominal : 250 A
Pouvoir de coupure : 36 kA
Nom du déclencheur : TM-D

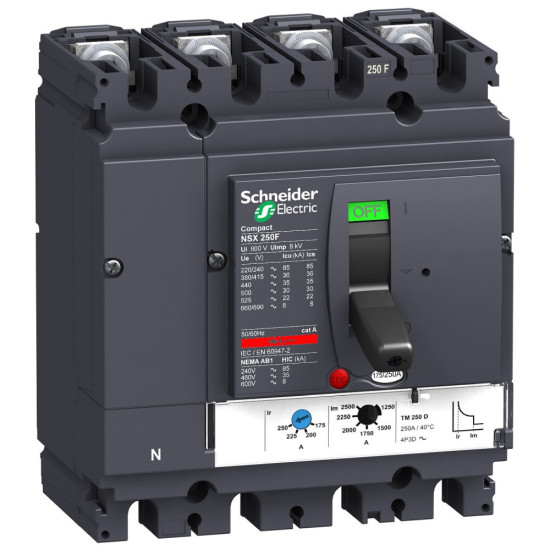

Dans les domaines tertiaires et industriels, le disjoncteur NSX250F avec déclencheur TM-D, 250A, assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250F permet aussi la protection des...
Référence Produit : ComPacT NSX400N
Type d'Appareil : Bloc de coupure sans déclencheur (À composer)
Courant Nominal (In) : 400 A
Configuration des Pôles : 4P (Quadripolaire)
Pouvoir de Coupure Ultime (Icu) : 50 kA (Version N)
Fonctions Principales : Protection, sectionnement et commande des circuits
Applications : Circuits de distribution électrique,...
Type de Produit : Disjoncteur Boîtier Moulé (DBM)
Fabricant : Schneider Electric
Référence Commerciale : LV432808
Série : Compact NSX630N
Nombre de Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 630 A
Tension Nominale (Ue) : 415 VCA
Pouvoir de Coupure Ultime (Icu) : 50 kA (à 415 V)
Fréquence Assignée : 50/60 Hz
Unité de Déclenchement : Non fournie...
Gamme de Produit : Compact NSX
Type de Produit : Disjoncteur Compact (MCCB)
Référence Modèle : NSX250f
Courant Nominal (In) : 250 A
Nombre de Pôles : 4 Pôles
Protection : 3 Protégés (4P/3D)
Type de Déclencheur : Thermomagnétique (TM-D)
Réglage de Déclencheur : Fixe
Tension Nominale d'Emploi (Ue) : Jusqu'à 690 V AC
Pouvoir de Coupure (Icu) : 36 kA @...
Le répartiteur Linergy FC permet de distribuer l’énergie sur une rangée de disjoncteurs ComPacT NSX dans les cellules PrismaSeT P. Préfabriqué et facile à installer, il assure un raccordement sûr et fiable pour les installations électriques industrielles ou tertiaires. Distribuer l’énergie sur plusieurs disjoncteurs ComPacT NSX. Assurer un raccordement...
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Modèle : Compact NSX630N
Courant Nominal (In) : 630 A
Nombre de Pôles : 4 Pôles
Configuration du Neutre : 4d (Neutre protégé)
Type de Déclencheur : Électronique
Unité de Contrôle : Micrologic 2.3
Fonctions de Protection (Micrologic 2.3) : LSI (Long Retard, Court Retard, Instantané)

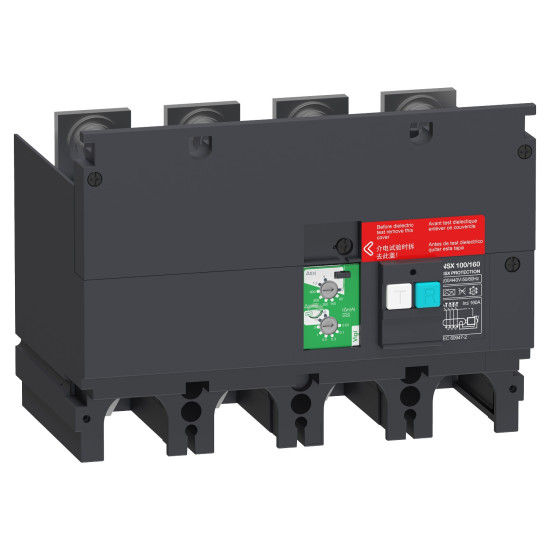

Le bloc Vigi VigiPacT pour disjoncteurs ComPacT NSX100 à NSX250 assure la détection et le déclenchement en cas de fuite à la terre. Conçu pour les appareils 4 pôles, il fonctionne sur un réseau 200 à 440 V AC, 50/60 Hz, et propose une sensibilité réglable de 30 mA à 30 A ainsi qu’une temporisation ajustable jusqu’à 4 s. Conforme à la norme CEI 60947-2, il...
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Type de Produit : Disjoncteur de puissance
Série : Compact NSX100N
Fabricant : SCHNEIDER Electric
Référence Constructeur (P/N) : LV429011
Calibre Nominal (In) : 100 A
Nombre de Pôles : 4P (Tétrapolaire)
Unité de Déclenchement : Non fournie (Base nue pour ajout de déclencheur externe)
Fonctionnalité : Protection, coupure et sectionnement de circuit Basse...
Type de Produit : Disjoncteur Compact
Série : ComPacT NSX
Calibre Nominal (In) : 250 A
Configuration des Pôles : 3P3D (3 Pôles, 3 Protégés)
Capacité de Coupure (Icu) : 36 kA (Performance F)
Type de Déclencheur : TM-D (Thermique-Magnétique)
Méthode de Montage : Fixe
Fonctions Primaires : Protection des circuits de distribution, sectionnement, commande,...
Série : ComPacT NSX250B
Type de Produit : Disjoncteur de puissance
Calibre Nominal : 250 A
Configuration des Pôles : 4P4D (4 Pôles Protégés, 4 Pôles Distribués)
Pouvoir de Coupure (Icu) : 25 kA
Type de Déclencheur Standard : TM-D (Thermo-Magnétique)
Fonctions de Protection : Surcharge Thermique et Court-circuit Magnétique
Mode de Montage : Fixe...
Le ComPacT NSX100F est un disjoncteur à boîtier moulé conçu pour la protection fiable des réseaux basse tension triphasés avec neutre. Cette version est équipée d’un déclencheur thermomagnétique TM-D réglé à 100 A, assurant une protection efficace contre les surcharges et courts-circuits. Le modèle 4P3D coupe uniquement les trois phases (neutre passant...
340 900 F CFATTC
340 900 F CFAHT
En stock. Livré sous 24 à 72H
Produit : Disjoncteur Cadre Moulé (DCM)
Série : ComPacT NSX160F
Type de Protection : Déclencheur Thermo-Magnétique (TM-D)
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA
Configuration des Pôles : 4 Pôles, 4 Dédiés (4P4D)
Fonctions de Protection : Thermique (Surcharge) et Magnétique (Court-circuit)
Type de Montage : Fixe
Applications : Protection de circuits de distribution, moteurs et générateurs (tertiaire et industriel)
