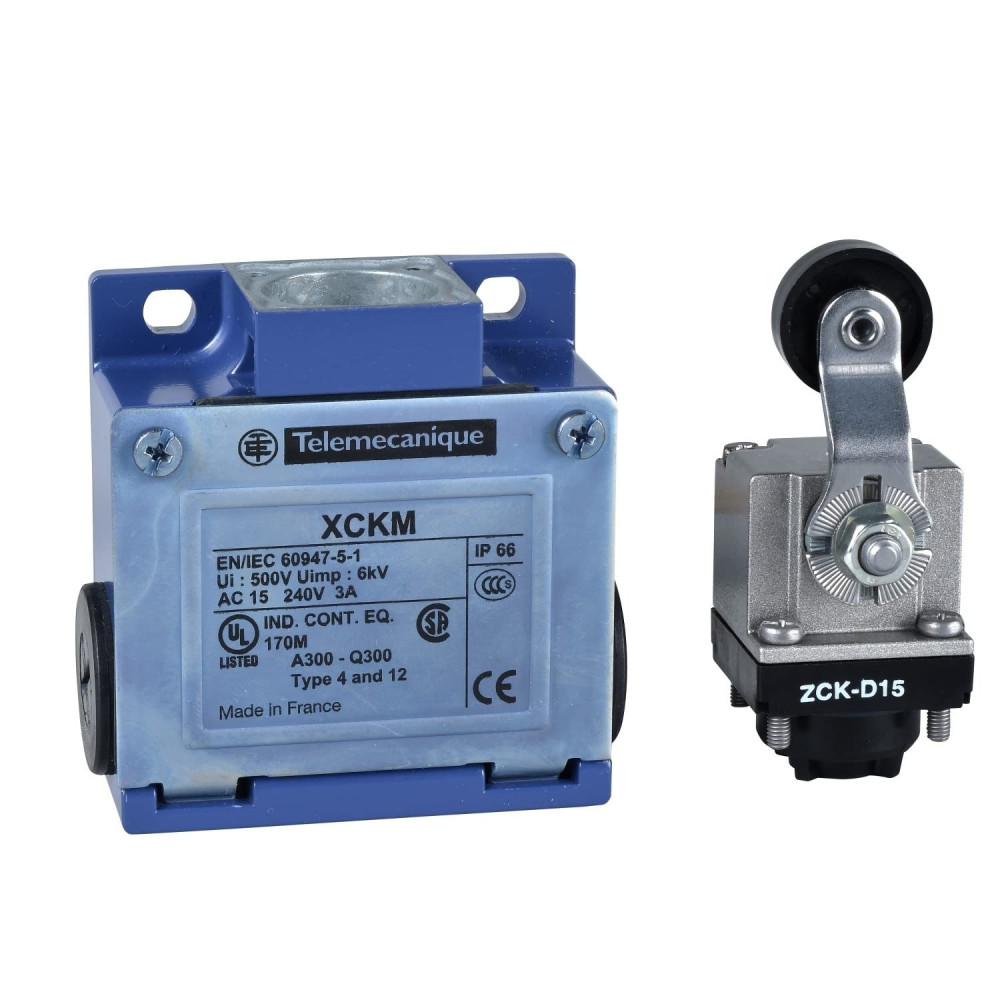

Caractéristiques principales :
Gamme de produits :
OsiSense XC
Nom de gamme :
Format standard
Type de produit ou équipement :
Commutateur de fin de course
Nom de l’appareil :
XCKM
Type de carter :
Fixe
Type de tête :
Tête rotative
Matière :
Métal
Matière du corps :
Zamak
Mode de fixation :
Par le corps
Mouvement tête de commande :
Tournant
Type d’unité de commande :
Levier à galet à rappel thermoplastique
Type d’approche :
Approche latérale, 2 directions
Entrée de câble :
3 entrées taraudées pour presse-étoupe PG11
Nombre de pôles :
2
Description des contacts :
1 NO + 1 NF
Fonctionnement des contacts :
À action brusque
Complémentaires mouvement d’attaque :
Avec came 30°
Raccordement électrique :
Borniers à vis-étrier, capacité de serrage : 1 x 0,34…2 x 1,5 mm²
Forme d’isolation entre contacts :
Zb
Type d’enclenchements :
1
Ouverture positive :
Avec
Couple minimum pour ouverture positive :
0,25 N.m
Couple minimal d’actionnement :
0,1 N.m
Vitesse d’attaque minimale :
0,01 m/min
Vitesse d’attaque maximale :
1,5 m/s
Désignation code des contacts :
A300, AC-15 (Ue = 240 V, Ie = 3 A) ;
DC-13 (Ue = 250 V, Ie = 0,27 A)
Courant thermique d’emploi sous enveloppe :
10 A AC
Tension assignée d’isolement [Ui] :
300 V UL 508 ;
500 V (degré de pollution 3) CEI 60947-1 ;
300 V CSA C22.2 No 14
Résistance maximale entre bornes :
25 MΩ (IEC 60255-7 cat. 3)
Tension assignée de tenue aux chocs [Uimp] :
6 kV (IEC 60664 / IEC 60947-1)
Protection contre les courts-circuits :
10 A fusible type gG
Durée de vie électrique :
5 000 000 cycles DC-13 selon charge inductive 120 V, 4 W ; 24 V, 7 W ; 48 V, 10 W, cadence < 60 cyc/min, facteur de charge 0,5
Endurance mécanique :
15 000 000 cycles
Largeur :
64 mm
Hauteur :
64 mm
Profondeur :
30 mm
Poids :
0,28 kg
Description bornes ISO n°1 :
(21-22) NC ; (13-14) NO
Caractéristiques supplémentaires :
Type de produit :
Interrupteur de position complet
Type d’actionneur :
Levier à galet plastique
Type de connexion :
Borne à vis
Type de contact :
1 NO + 1 NF
Famille :
XCKM
Longueur de câble :
Sans câble
Résistance aux impacts :
IK06
Pays de fabrication :
Indonésie
Étanchéité :
IP66
