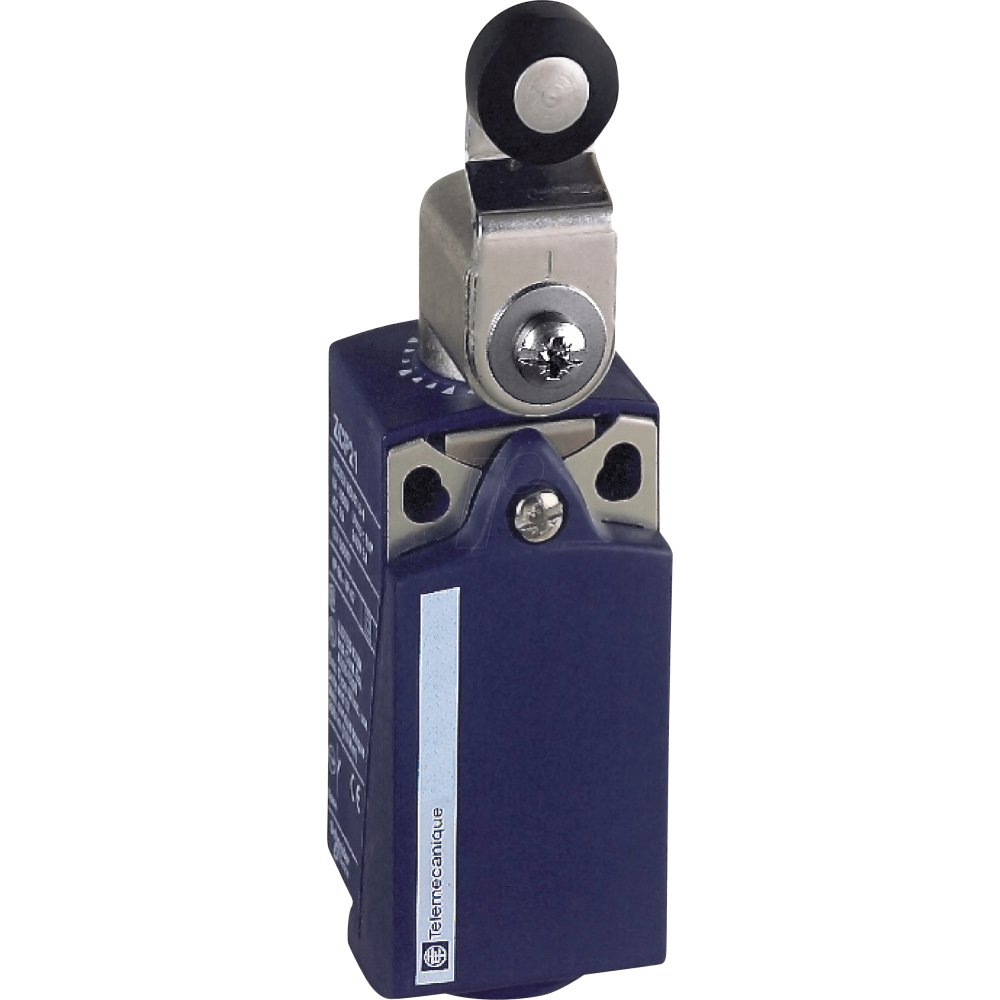

Caractéristiques principales :
Gamme de produits :
OsiSense XC.
Nom de gamme :
Format standard.
Fonction produit :
Commutateur de fin de course.
Nom abrégé :
XCKP.
Forme du capteur :
Compact A (CENELEC EN 50047).
Type de carter :
Fixe.
Type de tête :
Tête rotative.
Matière :
Plastique ;
Matière du corps : Plastique ;
Matière de la tête : Zamak.
Mode de fixation :
Par le corps.
Mouvement de la tête :
Tournant.
Unité de commande :
Levier à galet à rappel thermoplastique.
Type d'approche :
Latérale, 2 directions.
Nombre de pôles :
2.
Description contacts :
1 O + 1 F.
Fonctionnement contacts :
À action brusque.
Détails :
Voies :
24/40 mm.
Mouvement d’attaque :
Came 30°.
Raccordement :
Borniers à vis-étrier (1 × 0,34 à 2 × 1,5 mm²).
Entrée de câble :
1 entrée M16 × 1,5 (câble Ø 4–8 mm).
Forme d’isolation :
Zb.
Ouverture positive :
Oui ; couple minimum : 0,25 N·m.
Couple d’actionnement minimal :
0,1 N·m.
Vitesse d’attaque maximale :
1,5 m/s.
Précision de répétition :
0,1 mm (1 million de cycles).
Codes contacts :
A300 AC-15 (240 V, 0,125 A) ;
Q300 DC-13 (250 V, 0,27 A).
Ui :
500 V pollution 3 IEC ;
300 V UL 508 ;
300 V CSA.
Uimp :
6 kV.
Protection court-circuit :
10 A fusible gG.
Durée de vie électrique :
5 000 000 cycles.
Durée de vie mécanique :
10 000 000 cycles.
Largeur : 31 mm.
Hauteur : 65 mm.
Profondeur : 30 mm.
Poids : 0,135 kg.
Bornes ISO :
(21-22) NC ; (13-14) NO.
Informations complémentaires :
Résistance aux chocs :
50 gn / 11 ms (IEC 60068-2-27).
Résistance aux vibrations :
25 gn (10–500 Hz) (IEC 60068-2-6).
Indice de protection :
IP66 ; IP67.
Tenue aux chocs IK :
IK04.
Classe de protection :
Classe II (IEC 61140 / NF C 20-030).
Température d’usage :
–25 à 70 °C.
Température stockage :
–40 à 70 °C.
Traitement :
TC.
Certifications :
CSA ; CCC ; UL.
Normes :
CSA C22.2 No 14 ; UL 508 ; EN/IEC 60947-5-1 ; EN/IEC 60204-1.
Durée de garantie :
18 mois.
EAN :
3389110201888.
