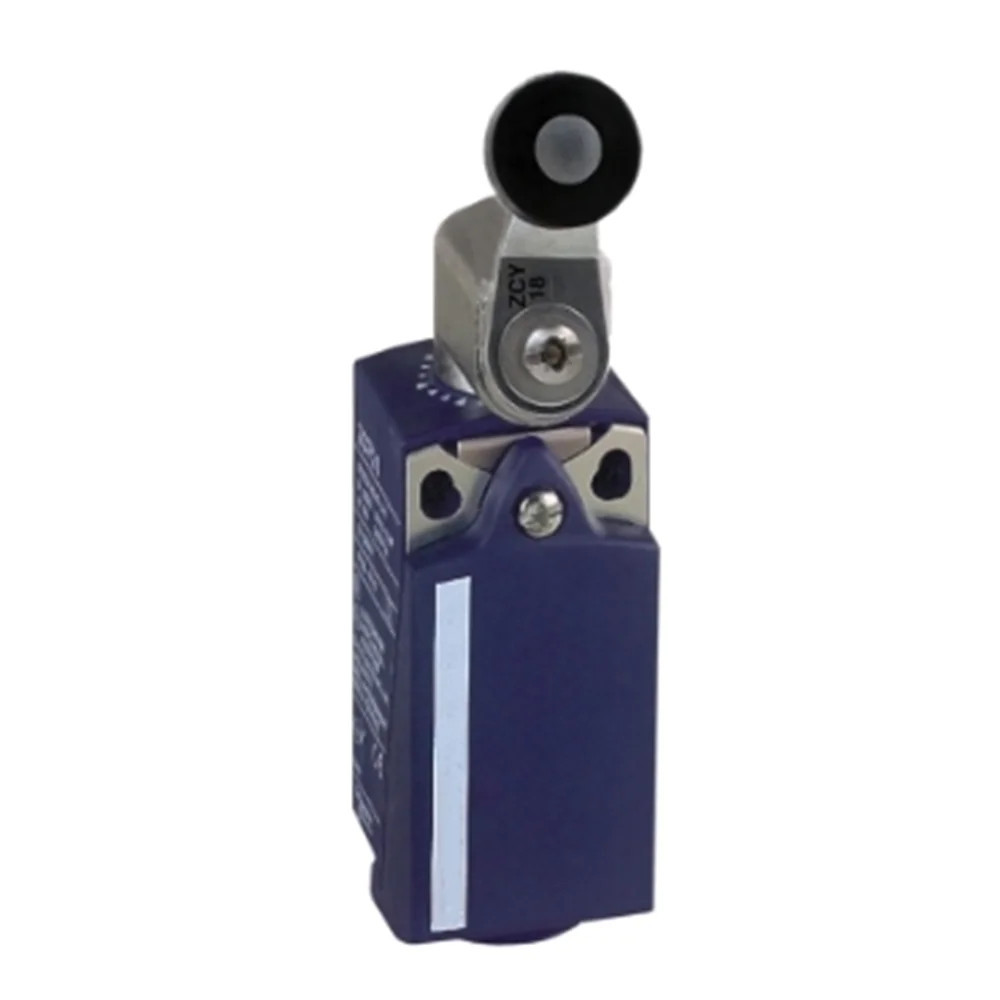

Interrupteur de position XCKP levier à galet 1 NO plus 1 NF, OsiSense XC Schneider Electric - XCKP2118G11

Caractéristiques principales :

Gamme de produits : OsiSense XC ;
Nom de gamme : Format standard ;
Type de produit ou composant : Commutateur de fin de course ;
Nom abrégé d’appareil : XCKP ;
Forme du capteur : Compact A selon EN 50047 ;
Type de carter : Fixe ;
Type de tête : Rotative ;
Matière : Plastique ;
Matière du corps : Plastique ;
Matière de la tête : Zamak ;
Mode de fixation : Par le corps ;
Mouvement tête : Tournant ;
Unité de commande : Levier à galet thermoplastique ;
Type d’approche : Latérale 2 directions ;
Nombre de pôles : 2 ;
Description des contacts : 1 O ; 1 F ;
Fonctionnement des contacts : À action brusque.

Caractéristiques complémentaires :

Voies : 24/40 mm ;
Mouvement d’attaque : Came 30° ;
Raccordement électrique : Bornier à vis-étrier (0,34…1,5 mm²) ;
Entrée de câble : Filetage Pg11 ;
Isolation entre contacts : Forme Zb ;
Ouverture positive : Oui ;
Couple min. ouverture positive : 0,25 N·m ;
Couple min. d’actionnement : 0,1 N·m ;
Vitesse d’attaque mini : 0,01 m/s ;
Vitesse d’attaque maxi : 1,5 m/s ;
Précision de répétition : 0,1 mm ;
Désignation codes contacts : Q300 DC-13 ; A300 AC-15 ;
Tension assignée d’isolement : 500 V ;
Résistance entre bornes : ≤ 25 MΩ ;
Tension de tenue aux chocs : 6 kV ;
Protection court-circuit : Fusible 10 A gG ;
Durée de vie électrique : 5 000 000 cycles ;
Durée de vie mécanique : 10 000 000 cycles ;
Largeur : 31 mm ;
Hauteur : 65 mm ;
Profondeur : 30 mm ;
Masse du produit : 0,135 kg ;
Description bornes ISO : (13-14) NO ; (21-22) NC.

Caractéristiques techniques :

Fonction de commutation : Rupture rapide ;
Courant nominal AC-15 230 V : 3 A ;
Courant nominal DC-13 230 V : 0,27 A ;
Matériau corps : Plastique ;
Adapté sécurité : Non ;
Affichage statut : Non ;
Entrée de câble : Pg ;
Protection explosion gaz : Sans ;
Protection explosion poussière : Sans ;
Construction boîtier : Parallélépipède ;
Indice de protection : IP66 ; IP67 ;
Ouverture positive : Oui ;
Élément d’actionnement : Levier à galet ;
Sortie électronique : Non ;
Dimensions : 31 × 65 × 30 mm ;
Fonction encliquetable : Non ;
Température ambiante : 70 °C ;
Contacts ouverture : 1 ;
Contacts fermeture : 1 ;
Contacts de sécurité : 0 ;
Inverseurs : 0.
