Description générale :

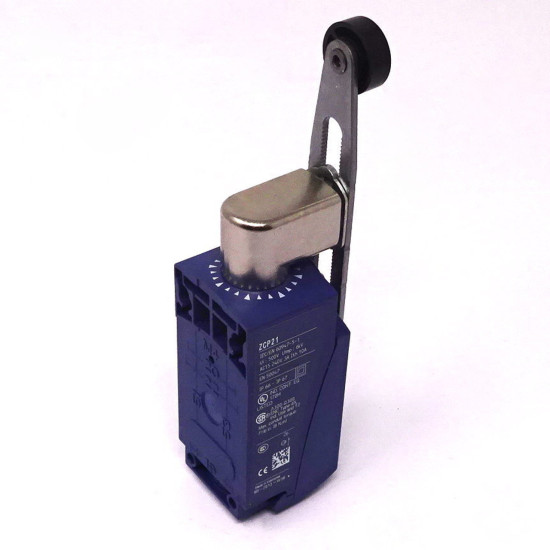

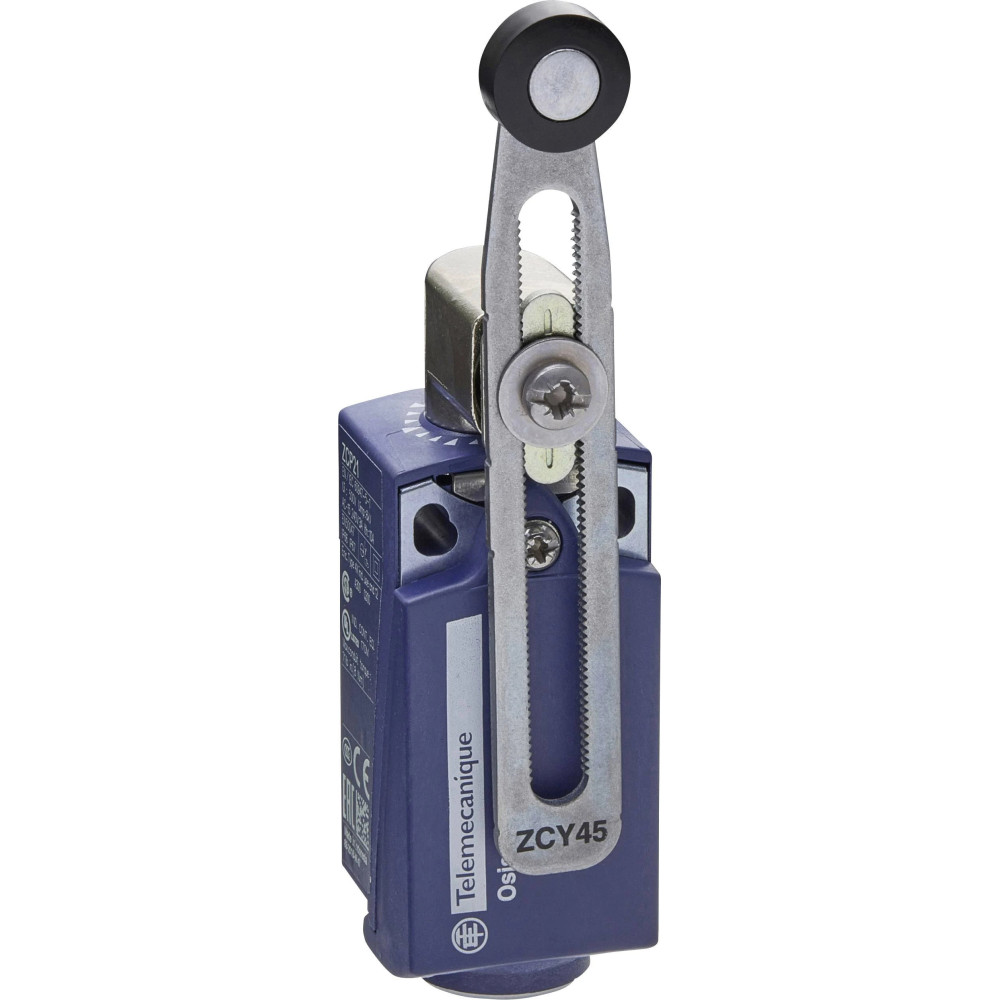

Interrupteur fin de course complet :
Corps en plastique ;
Actionneur levier à galet plastique réglable ;
Usage industriel ;
Étanchéité IP67 ;
Raccordement par vis étrier avec entrée PE PG11.
Dimensions : 65 × 31 × 30 mm.
Contacts : 1NO + 1NF ;
Action brusque.
Caractéristiques principales :
Gamme :
Telemecanique Limit switches XC Standard.
Nom de gamme :
Format standard.
Type de produit :
Commutateur de fin de course.
Nom de l’appareil :
XCKP.
Forme du capteur :
Compact.
Type de carter :
Fixe.
Type de tête :
Tête rotative.
Matière :
Plastique ;
Matière du corps : Plastique ;
Matière de la tête : Zamak.
Mode de fixation :
Par le corps.
Mouvement tête de commande :
Tournant.
Type d’unité de commande :
Levier à galet thermoplastique réglable.
Type d’approche :
Latérale, 2 directions.
Nombre de pôles :
2.
Description contacts :
1 O + 1 F.
Fonctionnement contacts :
Action brusque.
Détails techniques :
Mouvement d’attaque :
Came 30°.
Raccordement :
Borniers à vis-étrier ; 1 × 0,34 à 2 × 1,5 mm².
Entrée de câble :
1 entrée PG11.
Forme d’isolation :
Zb.
Ouverture positive :
Avec ; couple mini 0,25 N·m.
Couple d’actionnement mini :
0,1 N·m.
Vitesse d’attaque maxi :
1,5 m/s.
Précision de répétition :
0,1 mm (1 M cycles).
Codes contacts :
A300 AC-15 (Ue 240 V, Ie 3 A) ;
AQ300 DC-13 (Ue 250 V, Ie 0,27 A).
Ui :
300 V UL 508 ;
500 V pollution 3 IEC 60947-1 ;
300 V CSA.
Résistance bornes :
25 MΩ.
Uimp :
6 kV.
Protection courts-circuits :
10 A fusible gG.
Durée de vie électrique :
5 000 000 cycles (selon tension).
Durée de vie mécanique :
10 000 000 cycles.
Largeur : 31 mm.
Hauteur : 65 mm.
Profondeur : 30 mm.
Poids : 0,145 kg.
Bornes ISO :
(13-14) NO ; (21-22) NC.
Informations complémentaires :
Type de produit :
Interrupteur de position complet.
Actionneur :
Levier à galet plastique réglable.
Type de connexion :
Borne à vis.
Gamme :
OsiSense.
Famille :
XCKP.
Entrée de câble :
1 PG11.
Résistance impact :
IK04.
Pays fabrication :
Indonésie.
Étanchéité :
IP67.
Matière :
Plastique.
