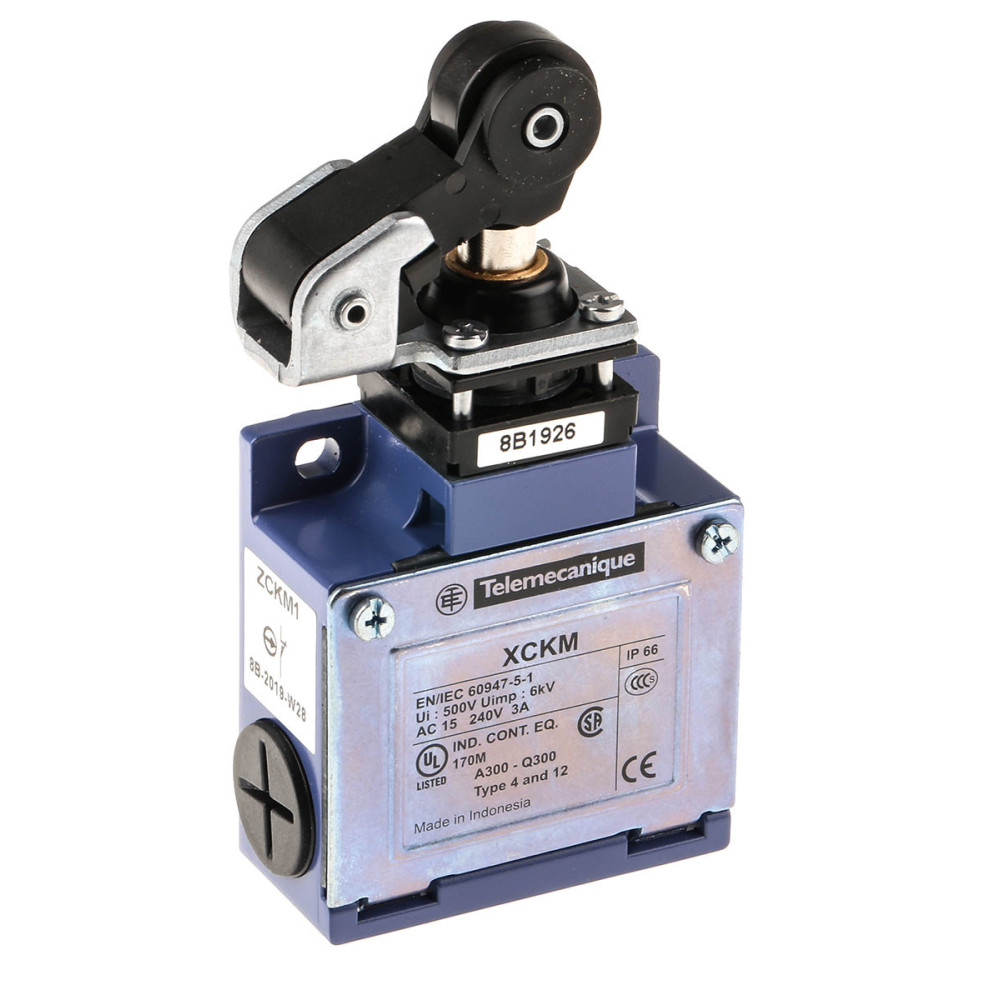

Le commutateur de position XCKM est un fin de course robuste en métal, équipé d’un levier à galet pour une attaque latérale unidirectionnelle. Doté de contacts à action brusque 1NO+1NC avec ouverture positive, il assure une grande fiabilité en environnements industriels exigeants. Son boîtier IP66, ses 20 millions de cycles mécaniques et son isolement 500 V garantissent une longue durée d’usage. Il supporte jusqu’à 3 A en AC-15, fonctionne entre –25 °C et +70 °C, et accepte trois entrées Pg11 pour un câblage flexible.
Gamme de produits : OsiSense XC Nom de gamme : Format standard Type de produit ou composant : Commutateur de fin de course Nom abrégé d'appareil : XCKM Type de carter : Fixe Type de tête : Tête de piston Matière ; Métal Matière du corps ; Zamak Mode de fixation : Par le corps Mouvement tête de commande : Linéaire Type d’unité de commande : Poussoir levier à galet à rappel thermoplastique Type d’approche : Approche latérale 1 direction Entrée de câble : 3 entrées Pg11 Nombre de pôles : 2 Description des contacts : 1 "O" + 1 "F" Fonctionnement des contacts . À action brusque
Caractéristiques complémentaires :
Mouvement d’attaque : Avec came 30° Raccordement électrique ; Borniers à vis-étrier (0,34 à 2 × 1,5 mm²) Forme d’isolation : Zb Type d’enclenchements : 1 Ouverture positive : Avec Force minimale ouverture positive : 24 N Effort minimal d’actionnement : 8 N Vitesse minimale : 0.01 m/min Vitesse maximale : 1.5 m/s Désignation code contacts ; A300 / Q300 Courant thermique d’emploi : 10 A AC Ui tension d’isolement : 500 V IEC ; 300 V UL ; 300 V CSA Résistance entre bornes : ≤ 25 MΩ Uimp tenue aux chocs : 6 kV Protection courts-circuits : Fusible gG 10 A Durée de vie électrique : 5 000 000 cycles Durée de vie mécanique . 20 000 000 cycles
Largeur : 64 mm Hauteur : 64 mm Profondeur : 30 mm Masse du produit : 0.3 kg Bornes ISO n°1 . (13-14) NO / (21-22) NC
Caractéristiques techniques :
Fonction de commutation : Interrupteur à rupture rapide Courant nominal AC-15 230 V ; 3 A Courant nominal DC-13 230 V ; 0.27 A Matériau corps : Métal Adapté fonctions sécurité : Non Revêtement boîtier ; Autre Affichage statut : Non Interface sécurité : Sans Raccordement : Entrée câble Pg Protection gaz : Sans Protection poussière : Sans Type boîtier : Construction spéciale Indice de protection : IP66 Ouverture positive : Oui Élément actionnement ; Levier à galet Type d’interface : Sans Sortie électronique : Non Largeur capteur : 63 mm Hauteur capteur : 64 mm Longueur capteur : 30 mm Fonction encliquetable : Non Température fonctionnement : -25 °C Température fonctionnement : 70 °C Contacts ouverture : 1 Contacts fermeture : 1 Orientation actionneur : Autre Contacts auxiliaires sécurité : 0 Inverseurs : 0.
Détails du produit
GOPE-XCKM121-251125-KR0
Références spécifiques
EAN-13
3389110646450
MPN
XCKM121
