Caractéristiques principales :
Gamme de produits :
OsiSense XC.
Nom de gamme :
Format standard.
Fonction produit :
Commutateur de fin de course.
Nom abrégé de l'appareil :
XCKP.
Forme du capteur :
Compact.
Type de carter :
Fixe.
Type de tête :
Tête rotative.
Matière :
Plastique ;
Matière du corps : Plastique ;
Matière de la tête : Zamak.
Mode de fixation :
Par le corps.
Mouvement tête de commande :
Tournant.
Type d’unité de commande :

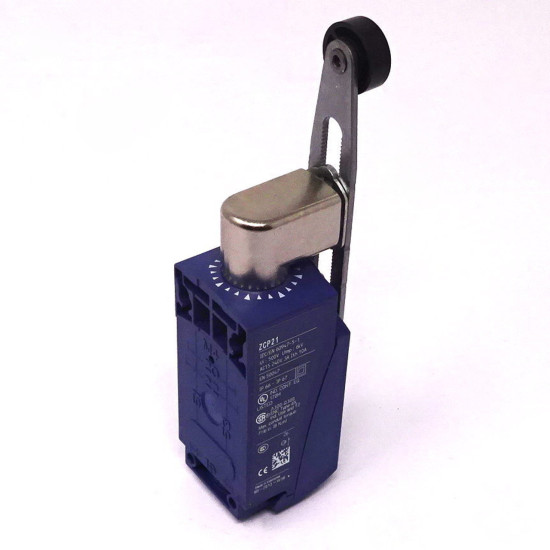

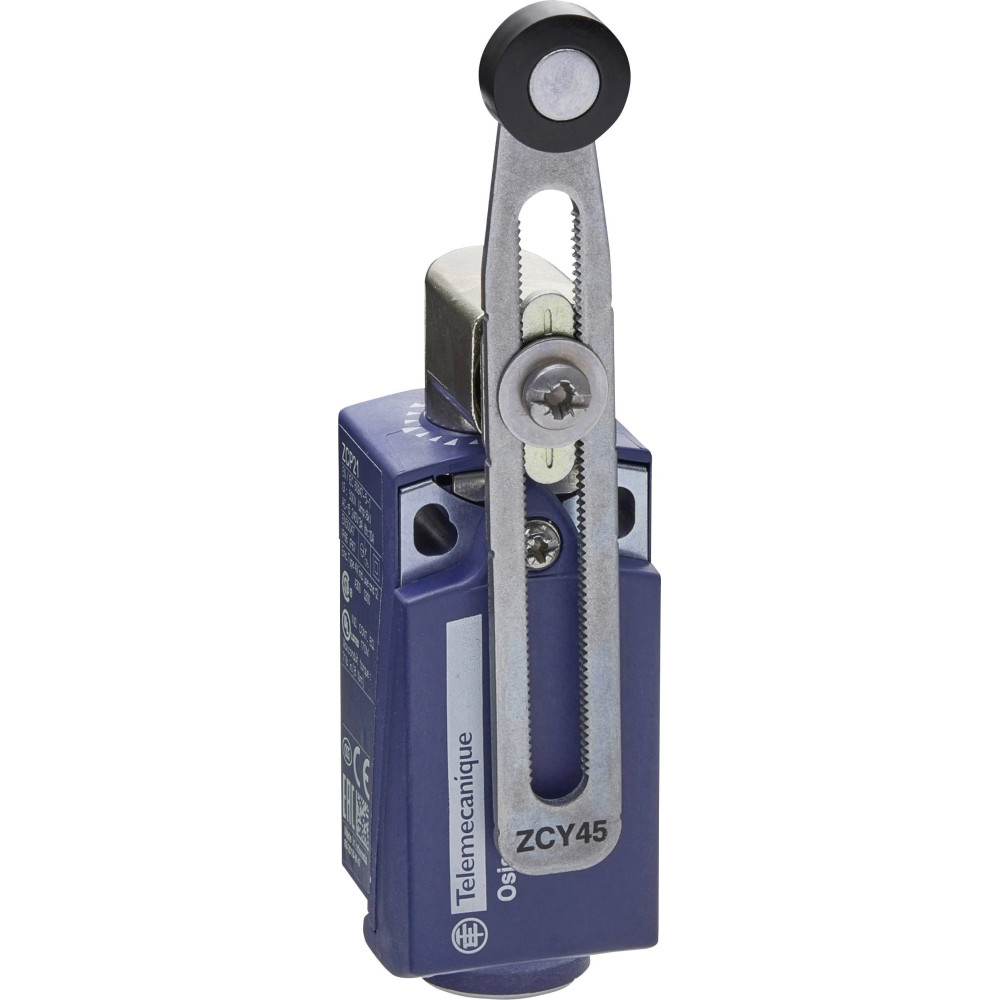

Levier à galet à rappel thermoplastique (longueur variable).
Type d’approche :
Approche latérale 2 directions.
Nombre de pôles :
2.
Description des contacts :
1 O + 1 F.
Fonctionnement des contacts :
À action brusque.
Détails :
Mouvement d’attaque :
Avec came 30°.
Raccordement électrique :
Borniers à vis-étrier ; capacité 1 × 0,34 à 2 × 1,5 mm².
Entrée de câble :
1 entrée filetée M16 × 1,5 ; diamètre câble 4–8 mm.
Forme d’isolation entre contacts :
Zb.
Ouverture positive :
Avec ; couple minimum 0,25 N·m.
Couple minimal d’actionnement :
0,1 N·m.
Vitesse d’attaque maximale :
1,5 m/s.
Précision de répétition :
0,1 mm (1 million de cycles).
Désignation code contacts :
A300 AC-15 ; AQ300 DC-13.
Tension assignée d’isolement Ui :
300 V CSA ;
500 V pollution 3 IEC 60947-1 ;
300 V UL 508.
Tension de tenue aux chocs Uimp :
6 kV IEC 60664 ;
6 kV IEC 60947-1.
Protection courts-circuits :
10 A cartouche gG.
Durée de vie électrique :
5 000 000 cycles (selon tension et charge).
Durée de vie mécanique :
10 000 000 cycles.
Largeur : 31 mm.
Hauteur : 65 mm.
Profondeur : 30 mm.
Poids : 0,145 kg.
Description bornes ISO n°1 :
(21-22) NC ; (13-14) NO.
Informations complémentaires :
Tenue aux chocs mécaniques :
50 gn (11 ms) IEC 60068-2-27.
Tenue aux vibrations :
25 gn (10–500 Hz) IEC 60068-2-6.
Degré de protection IP :
IP66 ; IP67 IEC 60529.
Tenue aux chocs IK :
IK04 EN 50102.
Classe de protection électrique :
Classe II IEC 61140 ; NF C 20-030.
Température de fonctionnement :
-25 à 70 °C.
Température de stockage :
-40 à 70 °C.
Traitement :
TC.
Certifications produit :
CSA ; UL ; CCC.
Normes :
IEC 60204-1 ; IEC 60947-5-1 ; EN 60947-5-1 ; CSA C22.2 No 14 ; UL 508 ; EN 60204-1.
Période :
18 mois.
Statut environnemental :
Green Premium ; RoHS.
Code EAN :
3389110201901.
Contexte :
N/A.
