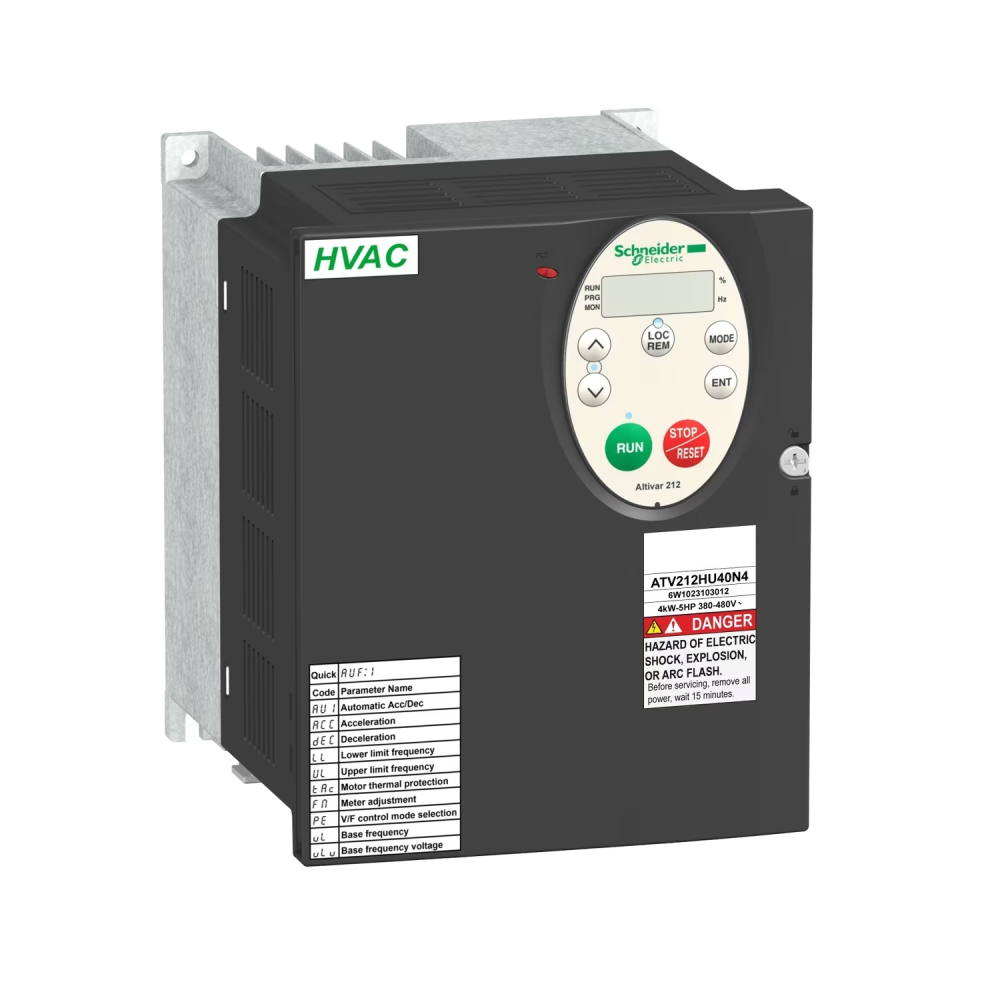

Variateur de vitesse - moteurs asynchrones - 4kW - 5hp - 480V - CEM - IP21 Altivar - ATV212 Schneider Electric - ATV212HU40N4

Caractéristiques principales

• Référence produit : ATV212HU40N4

• Gamme : Altivar 212

• Type de produit : Variateur de vitesse pour moteur asynchrone

• Nombre de phases : Triphasé

• Tension d’alimentation : 380 à 480 V CA ±10 %

• Puissance nominale moteur : 4 kW / 5 HP

• Courant nominal de sortie : 9,1 A

• Fréquence de sortie : 0,5 à 200 Hz

• Indice de protection : IP21

• Filtre CEM : Intégré, classe C2

• Dimensions (L x H x P) : 142 × 184 × 150 mm

• Poids : 3,35 kg

• Montage : Vertical sur panneau (±10°)

Performances et fonctionnalités

• Réduction de la consommation d’énergie jusqu’à 70 %

• Technologie de réduction de l’élévation thermique des câbles

• Fonctionnement silencieux (niveau sonore 51 dB)

• Compensation automatique du glissement moteur

• Rampes d’accélération et de décélération réglables de 0,01 à 3200 s

• Surcouple transitoire de 120 % du couple nominal pendant 60 s

• Fréquence de commutation réglable de 6 à 16 kHz

• Protection intégrée contre la surchauffe, surtension, court-circuit, perte de phase et surcharge moteur

Communication et compatibilité

• Protocoles de communication intégrés : Modbus, BACnet, LonWorks, METASYS N2, APOGEE FLN

• Interface RS485 (connecteurs RJ45 et bornier 2 fils)

• Vitesse de transmission : 9600 ou 19200 bps

• Commande PI intégrée pour la régulation automatique de la vitesse

Applications

• Systèmes de ventilation et d’extraction d’air

• Pompes à eau ou à fluide industriel

• Tours de refroidissement

• Compresseurs et systèmes de climatisation

• Installations de gestion technique du bâtiment (GTB)

Conformité et certifications

• Normes : CEI/EN 61800-3, CEI/EN 61800-5-1

• Certifications : CE, UL, CSA, C-Tick, NOM

• Conformité environnementale : RoHS, DEEE

• Degré de pollution : 3 (selon CEI 61800-5-1)

• Tenue aux vibrations : conforme CEI 60068-2-6 et CEI 60068-2-27

• Température de fonctionnement : -10 à +40 °C (jusqu’à +50 °C avec déclassement)

Avantages

• Installation simple et rapide

• Design compact et silencieux

• Fiabilité élevée dans les applications tertiaires

• Compatible avec les réseaux de communication des bâtiments

• Solution écoénergétique conforme aux normes internationales
