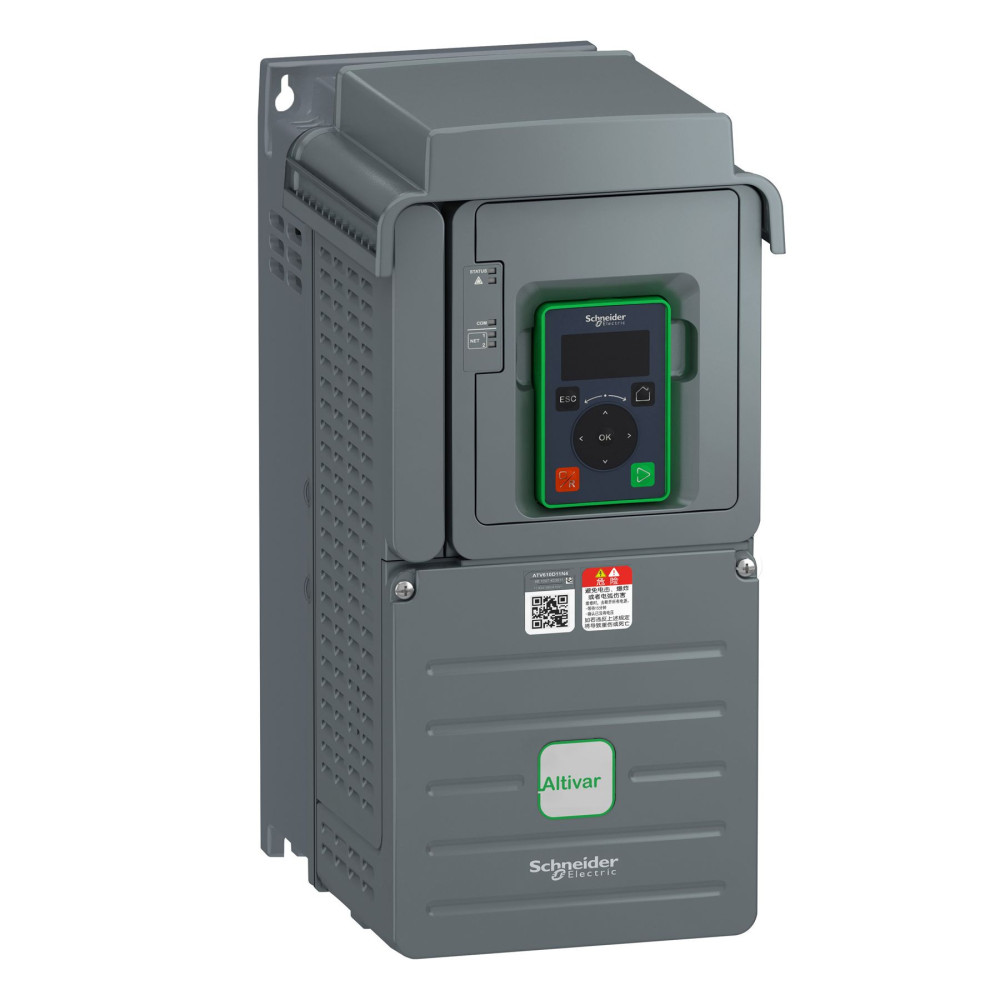

Variateur de vitesse , 11 kW, 15 hp, 380 à 460 V, IP20 Easy Altivar 610 Schneider Electric - ATV610D11N4

Atouts du produit

• Format compact pour intégration facile dans les armoires électriques

• Installation simple et rapide grâce au préréglage usine

• Terminal graphique convivial pour supervision et diagnostic

• Bornes colorées pour éviter toute erreur de câblage

• Protection complète contre surtensions, surintensité, pertes de phase et courts-circuits

Applications principales

• Pompes et stations d’eau ou eaux usées

• Ventilation et HVAC

• Convoyeurs et systèmes de manutention

• Compresseurs industriels

• Gestion des processus et bâtiments

Caractéristiques techniques principales

• Tension d’alimentation : 380…460 V triphasé (±15…10 %)

• Fréquence : 50…60 Hz ±5 %

• Puissance moteur :

  • 11 kW / 15 CV (usage normal, surcharge 120 %)

  • 7,5 kW / 10 CV (usage intensif, surcharge 150 %)

• Courant de ligne : 22 A à 380 V (normal) / 16,4 A à 380 V (intensif)

• Courant de sortie continu : 23,5 A (normal) / 16,5 A (intensif)

• Fréquence de sortie : 0,1…500 Hz

• Fréquence de commutation réglable : 2 à 12 kHz (4 kHz nominal)

• Nombre de vitesses préréglées : 16

• Profil moteur : couple constant, couple variable, mode optimisé

Interfaces et communication

• Protocole intégré : Modbus RTU via RS485

• Port RJ45 pour terminal graphique distant

• Emplacement optionnel : carte Profibus DP, extension E/S ou carte relais

• Débit de transmission : 4,8 à 38,4 kbit/s

• Mode d’accès : esclave Modbus

Entrées / sorties

• 3 entrées analogiques : 0–10 V / 0–20 mA, résolution 12 bits

• 6 entrées logiques : 24 V CC, compatibles CEI 61131-2

• 2 sorties analogiques : 0–10 V / 0–20 mA

• 3 sorties relais configurables : NO/NF – 3 A max à 250 V CA

Protection et sécurité

• Protection thermique moteur et variateur

• Détection de surintensité, surtension, perte de phase et sous-tension

• Protection contre les courts-circuits et défauts à la terre

• Freinage par injection de courant continu

• Compensation automatique du glissement moteur

Dimensions et poids

• Dimensions (L x H x P) : 171 x 360 x 233 mm

• Hauteur avec plaque CEM : 423 mm

• Poids net : 7,73 kg

• Montage : vertical ±10°

Environnement et performances

• Température de fonctionnement : -15 à +45 °C (jusqu’à 60 °C avec déclassement)

• Humidité : 5 à 95 % sans condensation

• Dissipation thermique : 310 W (convection forcée)

• Niveau sonore : 56 dB

• Altitude : ≤1000 m sans déclassement

• Classe de pollution : 2 (IEC 61800-5-1)

• Résistance aux vibrations et chocs : conforme IEC 60068-2

Certifications et normes

• IEC 61800-3, environnement 2, catégorie C3

• IEC 61800-5-1, IEC 60721-3

• Marquage CE
