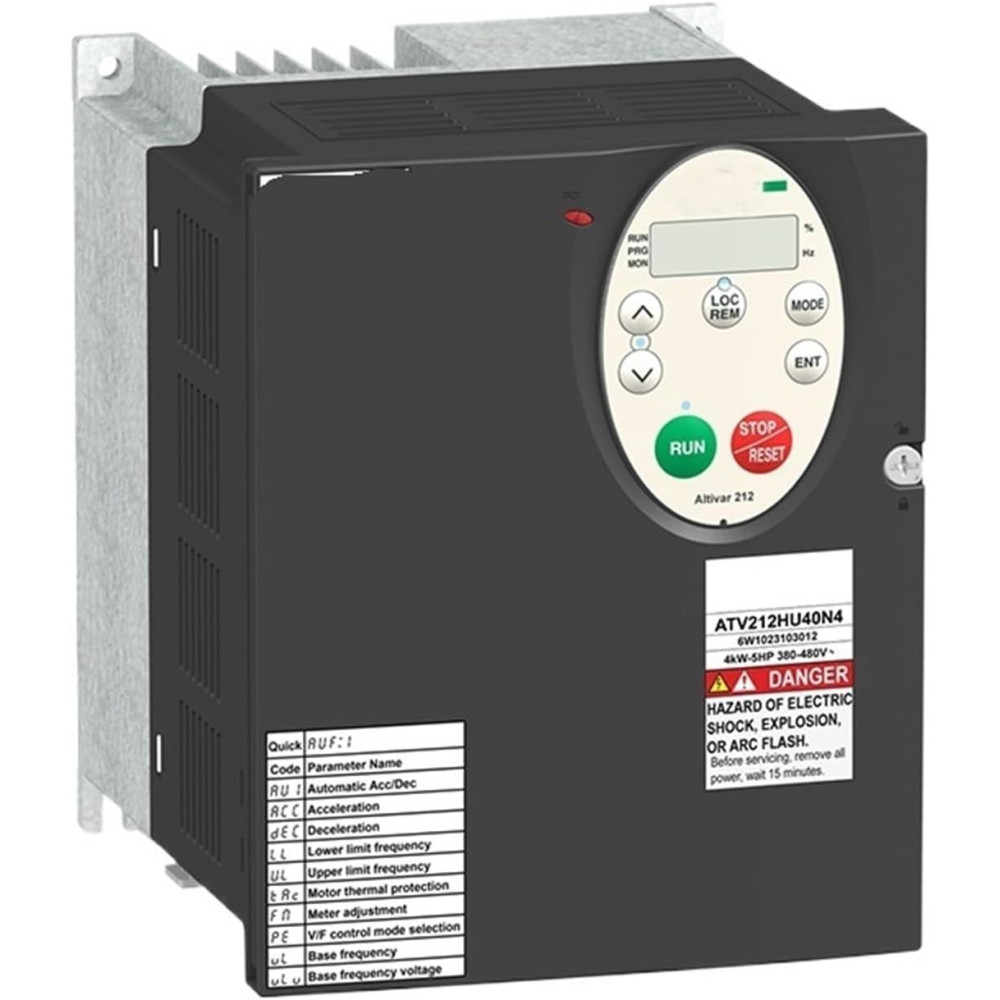

Variateur de vitesse - 3ph - 5,5kW - 7,5hp - 480V - CEM - IP21 Altivar - ATV212 Schneider Electric - ATV212HU55N4

Caractéristiques principales

• Gamme de produit : Altivar 212

• Référence : ATV212HU55N4

• Type de produit : Variateur de vitesse pour moteur asynchrone

• Application : Pompes et ventilateurs (HVAC)

• Nombre de phases réseau : Triphasé

• Tension d’alimentation : 380 à 480 V CA (±10 %)

• Fréquence d’alimentation : 50/60 Hz (±5 %)

• Puissance moteur : 5,5 kW / 7,5 HP

• Courant de ligne : 10,9 A à 380 V / 8,6 A à 480 V

• Courant de sortie nominal : 12 A

• Puissance apparente : 9,1 kVA à 380 V

• Fréquence de sortie : 0,5 à 200 Hz

• Filtre CEM : Intégré, classe C2

• Indice de protection : IP21 (CEI 60529)

• Dimensions (L x H x P) : 142 × 184 × 150 mm

• Poids net : 3,35 kg

• Montage : Vertical, sur panneau (±10°)

Performances et fonctionnalités

• Fonctionnement silencieux (niveau sonore : 51 dB)

• Réduction de l’échauffement des câbles

• Compensation automatique du glissement moteur

• Rampes d’accélération/décélération réglables : 0,01 à 3200 s

• Surcouple transitoire : 120 % du couple nominal (60 s)

• Fréquence de commutation réglable : 6 à 16 kHz

• Freinage d’arrêt par injection DC

• Régulateur PI intégré pour la commande de pression, débit ou température

• Protection contre les surintensités, surtensions, courts-circuits et surchauffes

Communication et compatibilité

• Protocoles intégrés : Modbus, BACnet, LonWorks, METASYS N2, APOGEE FLN

• Interface : RS485 (borne 2 fils et connecteur RJ45)

• Vitesse de transmission : 9600 / 19200 bps

• Format des données : 8 bits, parité paramétrable

• Nombre d’adresses : 1 à 247

Entrées et sorties

• Entrées logiques : 3 (24 V CC, logique positive ou négative)

• Entrées analogiques : 2 (0–10 V ou 0–20 mA, configurable)

• Sorties analogiques : 1 (0–10 V ou 0–20 mA, configurable)

• Sorties relais : 3 relais logiques configurables (NO/NF)

• Précision de vitesse : ±10 % du glissement nominal

Conditions d’environnement

• Température de fonctionnement : -10 à +40 °C (jusqu’à +50 °C avec déclassement)

• Humidité relative : 5 à 95 % sans condensation

• Altitude : ≤ 1000 m sans déclassement (réduction de 1 % / 100 m au-delà)

• Degré de pollution : 3 (CEI 61800-5-1)

• Résistance aux chocs : 15 gn / 11 ms (CEI 60068-2-27)

• Vibrations : 1,5 mm à 3–13 Hz, 1 gn à 13–200 Hz

Conformité et certifications

• Normes : CEI / EN 61800-5-1, CEI / EN 61800-3

• Certifications : CE, UL, CSA, C-Tick, NOM

• Compatibilité électromagnétique : conforme CEI 61000-4 (tests d’immunité et de surtension)

• Conformité environnementale : RoHS, DEEE

Applications typiques

• Chauffage, ventilation et climatisation (HVAC)

• Systèmes de pompage et de circulation d’eau

• Tours de refroidissement

• Compresseurs

• Installations de gestion technique du bâtiment (GTB)

Avantages

• Économie d’énergie significative jusqu’à 70 %

• Conception compacte et simple à installer

• Intégration facile dans les réseaux de communication du bâtiment

• Protection complète du moteur et du variateur

• Conforme aux normes internationales pour les bâtiments tertiaires
