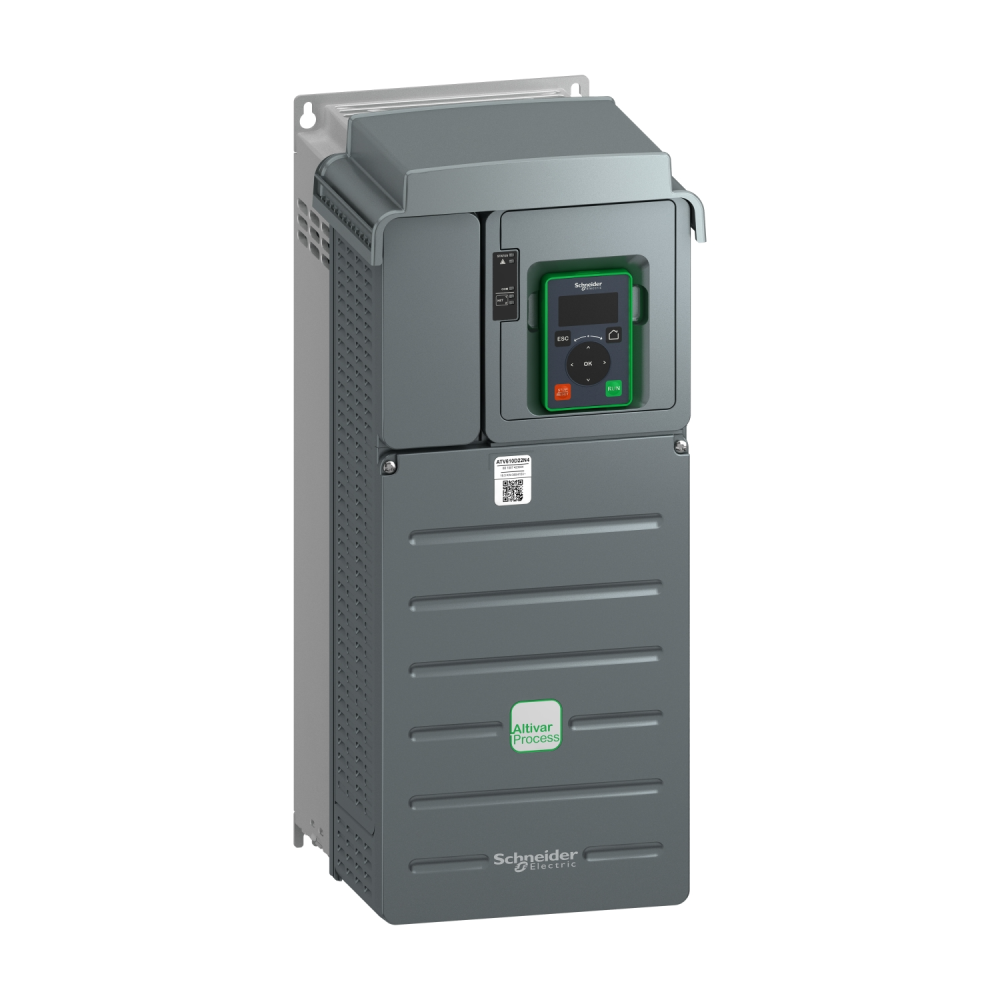

Variateur de vitesse - 22 kW/30 CV - 380...415 V - IP20 Easy Altivar 610 Schneider Electric - VTT610D22N4

Applications principales

• Pompes et stations de traitement d’eau

• Ventilateurs et systèmes HVAC

• Compresseurs et groupes hydrauliques

• Convoyeurs et équipements de manutention

• Industries de l’eau, pétrole et gaz, bâtiment et gestion des processus

Atouts du produit

• Format compact pour une intégration facile dans les armoires électriques

• Installation rapide et intuitive avec préréglage usine

• Terminal graphique convivial pour un diagnostic et une supervision simples

• Bornes colorées pour sécuriser le câblage

• Filtres anti-parasites intégrés conformes IEC 61800-3, catégorie C3

• Protection complète contre surtensions, surcharges, pertes de phase et courts-circuits

Caractéristiques techniques principales

• Tension d’alimentation : 380…415 V triphasé (-15 % à +10 %)

• Fréquence d’alimentation : 50/60 Hz ± 5 %

• Puissance moteur :

  • 22 kW (usage normal – surcharge 120 %)

  • 18,5 kW (usage intensif – surcharge 150 %)

• Courant de ligne :

  • 41,9 A à 380 V (service normal)

  • 36,2 A à 460 V (service normal)

• Courant de sortie : 46,3 A (service normal) / 39,2 A (service intensif)

• Fréquence de sortie : 0,1…500 Hz

• Fréquence de commutation réglable : 2 à 12 kHz (4 kHz nominal)

• Mode de commande moteur : couple constant, couple variable ou optimisé

• Nombre de vitesses préréglées : 16

Interfaces et communication

• Protocole intégré : Modbus RTU (RS485)

• Port RJ45 pour terminal graphique distant

• Emplacement optionnel : Profibus DP, extension E/S ou carte relais

• Vitesse de communication : 4,8 à 38,4 kbit/s

• Mode d’accès : esclave Modbus

Entrées / sorties

• 3 entrées analogiques : 0–10 V / 0–20 mA, résolution 12 bits

• 6 entrées logiques : 24 V DC, compatibles CEI 61131-2

• 2 sorties analogiques : 0–10 V ou 0–20 mA

• 3 sorties relais configurables : NO/NF – 3 A max à 250 V CA

Protection et sécurité

• Protection thermique du moteur et du variateur

• Détection de surintensité, surtension, perte de phase et sous-tension

• Protection contre les courts-circuits et défauts à la terre

• Freinage par injection de courant continu

• Compensation automatique du glissement moteur

Performances et conditions d’exploitation

• Température de fonctionnement : -15 à +45 °C (jusqu’à 60 °C avec déclassement)

• Altitude d’utilisation : ≤1000 m sans déclassement

• Humidité relative : 5 à 95 % sans condensation

• Refroidissement : convection forcée – 215 m³/h

• Dissipation thermique : 492 W (à 380 V, 4 kHz)

• Niveau sonore : 65 dB

• Degré de protection : IP20

• Classe de pollution : 2 (IEC 61800-5-1)

Dimensions et poids

• Dimensions (L x H x P) : 211 x 495 x 232 mm

• Hauteur avec plaque CEM : 580 mm

• Poids net : 13,5 kg

• Montage : vertical ±10°

Conformité et certifications

• Normes : IEC 61800-3, IEC 61800-5-1, IEC 60721-3

• Marquage CE

• Environnement : catégorie C3 – Industrie
