Principales :

Gamme de produit :

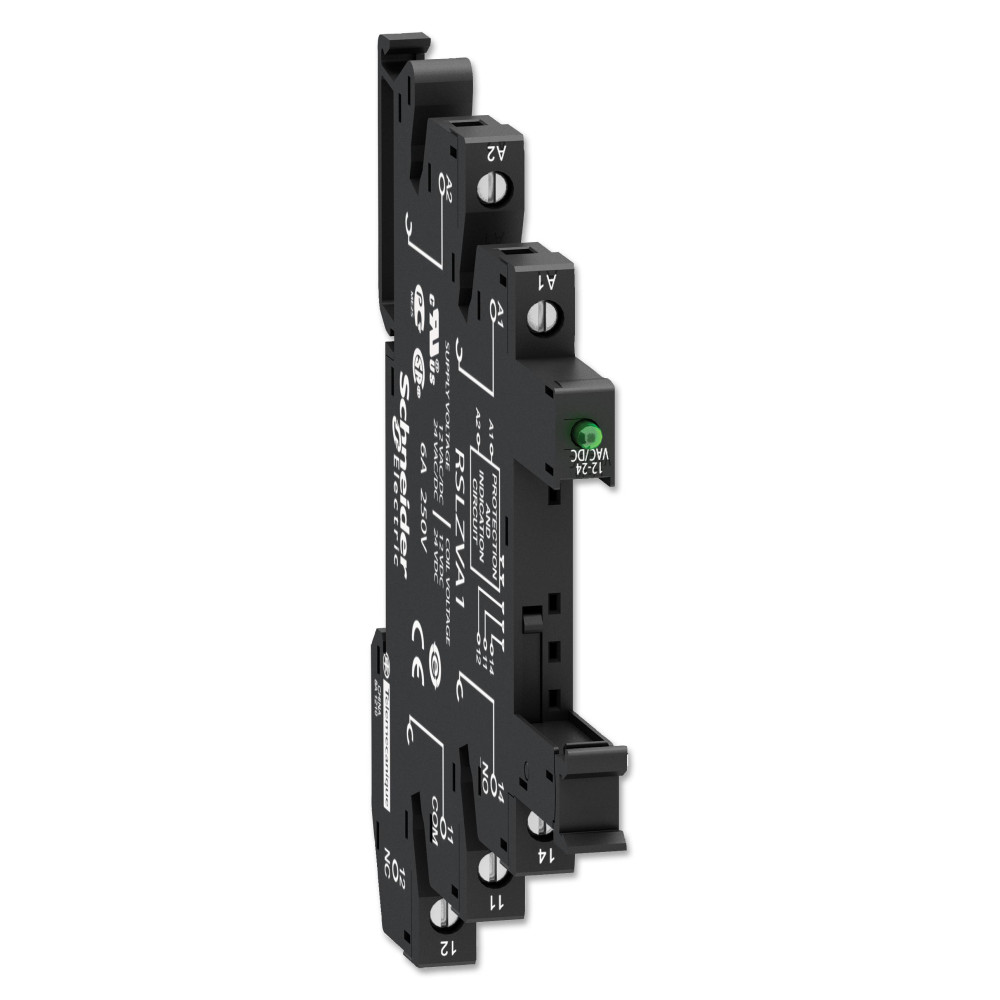

Harmony Electromechanical Relays

Nom de l'appareil :
RSLZ

Type de produit ou équipement :
Prise

Présentation du produit :
Élément de base

Compatibilité produit :
Relais enfichable RSL 1 F/O 12 V CC ;
Relais enfichable RSL 1 F/O 24 V CC

Type et composition des contacts :
1 F/O

[Ith] courant thermique conventionnel :
6 A

Tension de commutation :
12 V CA/CC ;
24 V CA/CC

Limites de tension assignée d’emploi :
11,4…14,4 V ;
21,6…28,8 V

[Ue] tension assignée d’emploi :
< 300 V CA.

Complémentaires :

Groupe de produits :
RSL_CON_12-24

Forme des broches :
Plat

Disposition des contacts :
Séparé

Mode de raccordement :
Connecteur 1 × 0,2 à 1 × 2,5 mm² flexible avec embout ;
Connecteur 1 × 0,2 à 1 × 2,5 mm² rigide sans embout

Code de compatibilité :
RSLZ

Couple de serrage :
< 0,4 N.m pour vis M2,5

Mode de fixation :
Ressort de compression plastique (rail DIN 35 mm)

[Uimp] tenue aux chocs :
3,6 kV

Catégorie de surtension :
III

Degré de pollution :
3

Vente par quantité indivisible :
10

Dimensions :
Largeur 6,2 mm ;
Hauteur 78,6 mm ;
Profondeur 95 mm

Poids net :
0,023 kg.

Environnement :

Degré de protection IP :
IP20 selon CEI 60529

Normes :
CEI 61984 ;
UL 508

Certifications :
CSA ;
GOST

Marquage :
CE

Température de stockage :
-40…85 °C

Température de fonctionnement :
-40…70 °C.

Emballage :

Type d’emballage 1 :

PCE ;
1 unité ;
8,5 × 7,2 × 5,4 cm ;
Poids 23 g.

Type d’emballage 2 :

BB1 ;
10 unités ;
8,5 × 7,2 × 10,8 cm ;
Poids 259 g.

Type d’emballage 3 :

S03 ;
300 unités ;
30 × 30 × 40 cm ;
Poids 8,395 kg.
