Spécifications principales :

Gamme de produit : Harmony Electromechanical Relays
Nom de série : Séries RXM

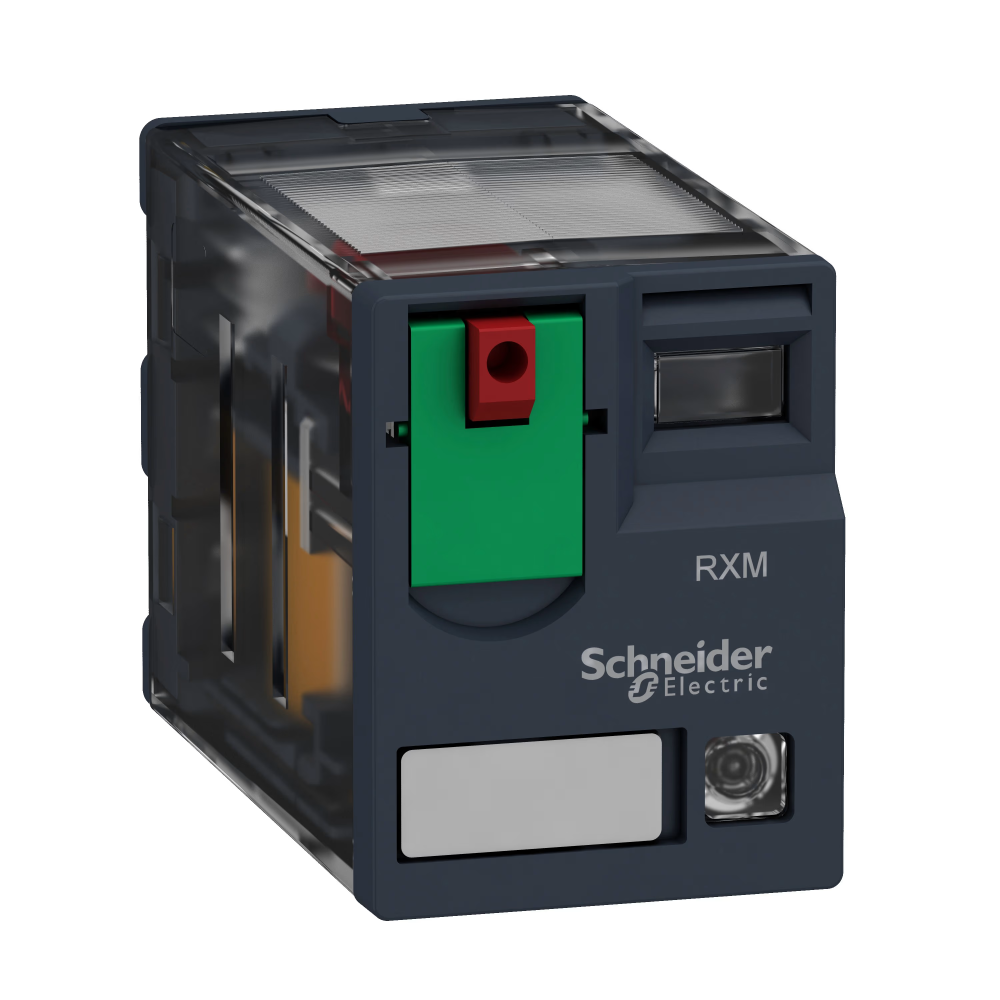

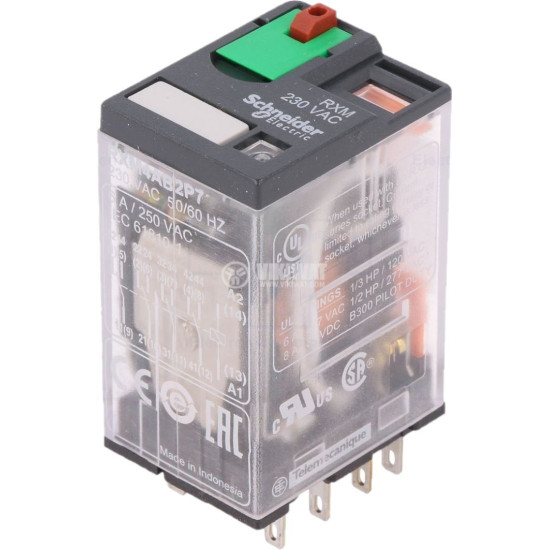

Type de produit ou équipement : Relais enfichable
Type de relais : Relais miniature
Type et composition des contacts : 4 F/O ;
État LED : Sans ;
Type de commande : Bouton de test verrouillable ;
Tension du circuit de commande : 24 V CA 50/60 Hz.
Courant thermique d'emploi : 6 A.
Courant de sortie permanent : 5 A.

Complémentaires :

Tension de tenue aux chocs : 2,5 kV pendant 1,2/50 µs ;
Courant assigné d'emploi : 3 A à 28 V CC / 3 A à 250 V CA NF CEI ; 6 A à 28 V CC / 6 A à 250 V CA NO CEI ;
Capacité de commutation minimum : 170 mW à 10 mA, 17 V ;
Durée de vie électrique : 100000 cycles ;
Consommation bobine : 1,2 VA à 60 Hz ;
Limite tension d'emploi : 19,2…26,4 V CA ;
Tension d’isolement : 250 V CEI ; 300 V CSA / UL ;
Tension de coupure max : 250 V ;
Courant de charge : 6 A à 250 V CA / 6 A à 28 V CC ;
Pouvoir de commutation max : 1500 VA / 168 W ;
Résistance moyenne : 180 Ohm ;
Durée de vie mécanique : 10 millions de cycles ;
Position de fonctionnement : Toutes positions.
Matière des contacts : AgNi ;
Broches : Faston plat ;
Poids net : 0,037 kg.

Environnement :

Température de fonctionnement : -40…55 °C ;
Protection : IP40 ;
Normes : UL 508 ; CSA C22.2 N°14 ; CEI 61810-1 ;
Certifications : UL, CE, CSA, EAC, Lloyd’s, IECEE CB Scheme ;
Vibrations : 3 gn en fonctionnement ; 5 gn hors fonctionnement ;
Chocs : 10 gn en fonctionnement ; 30 gn hors fonctionnement.

Emballages :

Type 1 : PCE ; 1 unité ; 2,2 × 2,7 × 4,5 cm ; 35 g.
Type 2 : BB1 ; 10 unités ; 3 × 10,2 × 12,6 cm ; 384 g.
Type 3 : S02 ; 240 unités ; 15 × 30 × 40 cm ; 9,675 kg.

Tableau – Données essentielles
