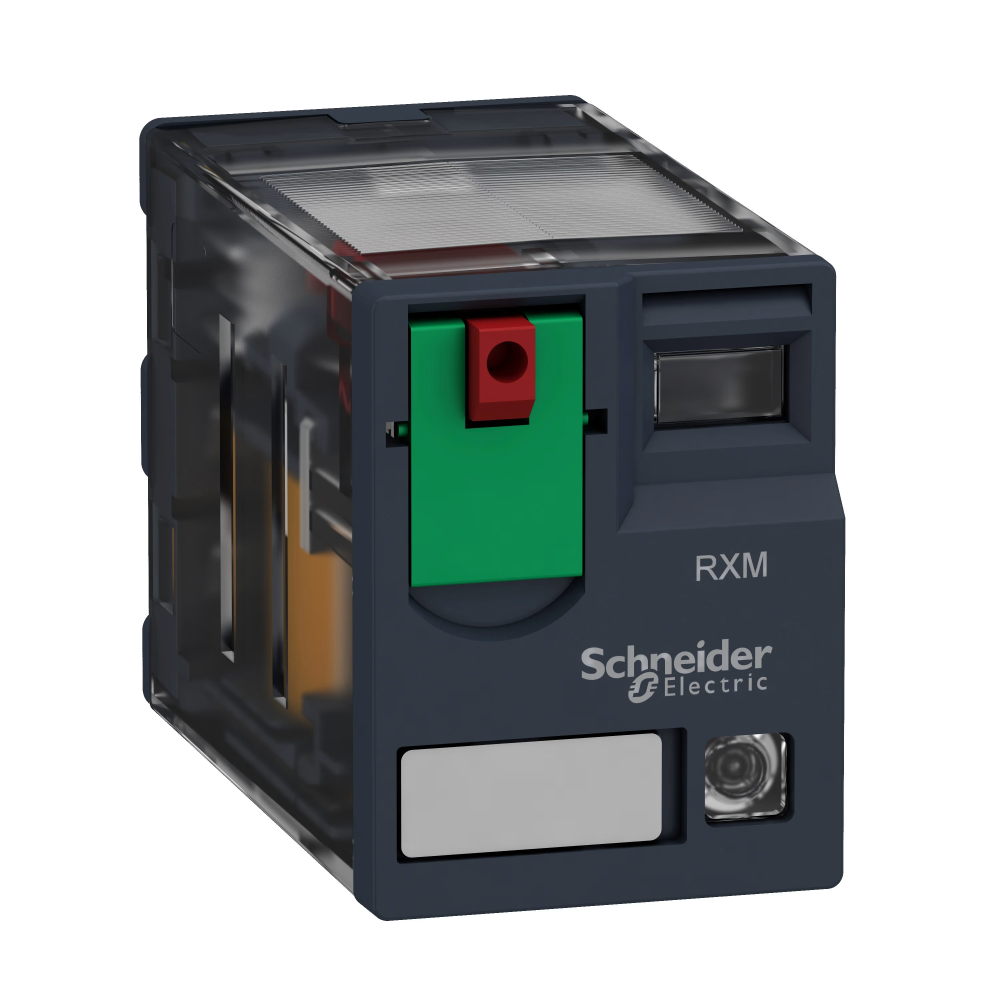

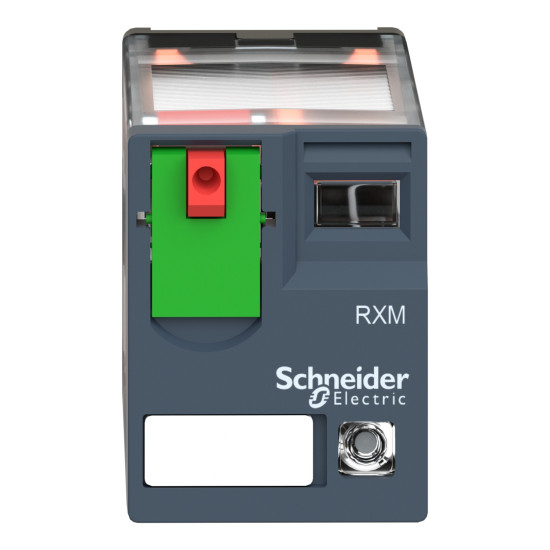

Le relais miniature RXM est un relais électromécanique enfichable de la gamme Harmony ;
Il s’installe sur une embase RXZE ;
Il possède 4 contacts F/O, un courant nominal de 6 A et une tension de commande de 230 V AC 50/60 Hz ;
Équipé d’un bouton de test verrouillable, d’un indicateur mécanique et d’une LED verte d’état ;
Convient aux applications industrielles : automatisme, textile, HVAC, emballage, armoires électriques, alimentation, éclairage.

Utilité du produit :

Assure la commutation fiable dans les systèmes d’automatisation ;
Adapté aux systèmes à logique simple ou complexe ;
Permet de gérer des charges CA/CC selon les normes CEI et UL.

Où l’installer :

Armoires de commande ;
Tableaux BT/MT ;
Équipements industriels, bâtiment, médical ;
Interfaces API, commandes moteur, alimentation.

Accessoires compatibles :

Embases RXZE (vis, à ressort, push-in) ;
Pinces plastique ou métal anti-vibrations ;
Modules de protection, étiquettes de marquage.

Conformité et normes :

CEI 61810-1 ;
UL 508 ;
CSA C22.2 No 14 ;
CE, RoHS, REACH, Lloyd’s, EAC, GOST.

Spécifications principales :

Gamme : Harmony Electromechanical Relays ;
Série : RXM ;
Type : Relais enfichable miniature ;
Contacts : 4 F/O ;
LED : Oui ;
Commande : Bouton test verrouillable ;
Tension commande : 230 V AC ;
Courant thermique : 6 A ;
Courant permanent : 5 A.

Spécifications complémentaires :

Tension tenue chocs : 2,5 kV ;
Courants assignés : 3 à 8 A selon tension ;
Durée de vie électrique : 100000 cycles ;
Consommation : 1,2 VA ;
Isolement : 250 à 300 V ;
Pouvoir de coupure : 1500 VA / 168 W ;
Durée de vie mécanique : 10 millions de cycles ;
Poids net : 0,037 kg ;
Contacts : AgNi ;
Broches : Faston.

Environnement :

Température d’utilisation : -40 à 55 °C ;
IP40 ;
Résistance vibrations : jusqu’à 5 gn ;
Résistance chocs : jusqu’à 30 gn.

Dimensions :

Hauteur : 82,8 mm ;
Profondeur : 80,35 mm ;
Temps opération : 20 ms ;
Temps réinitialisation : 20 ms.

Emballage :

PCE : 1 unité ; 2,1 × 2,7 × 4,8 cm ; 35 g.
BB1 : 10 unités ; 3 × 10 × 12,5 cm ; 391 g.
S02 : 240 unités ; 15 × 30 × 40 cm ; 9,835 kg.
